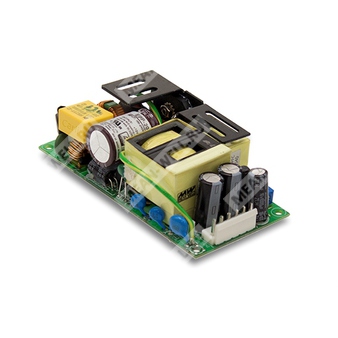

RPS-200-15-C

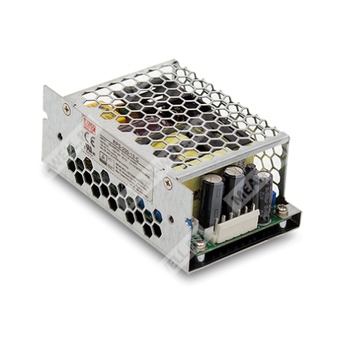

RPS-200-15-C - медицинский источник питания 200 Вт на 15 В в закрытом корпусе для ответственных систем.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RPS | Серия источников питания RPS |
| 200 | Номинальная мощность 200 Вт |
| 15 | Выходное напряжение 15 В |
| C | Закрытый корпус |
Назначение и особенности
RPS-200-15-C представляет собой импульсный источник питания медицинского назначения мощностью 200 Вт с выходным напряжением 15 В и закрытым исполнением. Изделие рассчитано на применение в оборудовании класса I с подключением защитного заземления и допускает использование в системах класса II без FG по условиям документации для закрытого исполнения. Источник предназначен для ответственных приложений, где требуются высокая надежность, низкие токи утечки, соответствие медицинским нормам и широкий диапазон входного напряжения.
Особенности:
- Компактное исполнение формата 4" × 2".
- Медицинская безопасность, одобрение 2 × MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригодность для применения класса BF при соответствующей системной проработке.
- Номинальная мощность: 200 Вт при принудительном обдуве 10 CFM.
- Очень низкое потребление без нагрузки: менее 0,5 Вт.
- Экстремально малый ток утечки.
- Встроенный выход 12 В / 0,5 А для питания вентилятора охлаждения.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Срок службы: более 65 000 часов.
- Работа на высоте до 5000 м.
- 3 года гарантии.
Области применения:
- оральный ирригатор;
- аппарат для гемодиализа;
- медицинские мониторы;
- устройства для лечения апноэ сна;
- насосное оборудование;
- электрическая кровать.
Описание
RPS-200-15-C — это высоконадежный зеленый медицинский источник питания на печатной плате, выполненный в закрытом корпусе. Устройство принимает сетевое напряжение 80…264 В переменного тока и обеспечивает выход 15 В при высокой энергетической эффективности до 94%. Серия ориентирована на медицинское оборудование с повышенными требованиями к безопасности, электромагнитной совместимости и току утечки. Для исполнения с закрытым корпусом в документации указана возможность использования в системе класса I с FG; при этом закрытое исполнение не предназначено для конфигурации класса II без FG, как рекомендуемое решение для данного варианта исполнения.
Электрические параметры
Выход
| Параметр | Значение для RPS-200-15-C |
| Выходное напряжение | 15 В |
| Номинальный ток | 13,4 А при 10 CFM; 9,4 А при конвекции |
| Номинальная мощность | 201 Вт при 10 CFM; 141 Вт при конвекции |
| Пульсации и шум | 100 мВ п-п |
| Регулировка выходного напряжения | 11,4…12,6 В |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 700 мс, 30 мс при 230 В переменного тока; 700 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 16 мс при 230 В переменного тока; 16 мс при 115 В переменного тока, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В переменного тока / 113…370 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В переменного тока; PF > 0,98 при 115 В переменного тока, при полной нагрузке |
| КПД, тип. | 94% |
| Входной ток, тип. | 2 А при 115 В переменного тока; 1 А при 230 В переменного тока |
| Пусковой ток, тип. | Холодный старт: 30 А при 115 В переменного тока; 60 А при 230 В переменного тока |
Защита
| Функция защиты | Порог / описание |
| Перегрузка | 110…140% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,2…15,6 В |
| Перегрев | Выходное напряжение отключается, восстановление после повторного включения |
Функции
| Параметр | Значение |
| Питание вентилятора | 12 В / 0,5 А; допуск +15% / -15% при основном выходе на 20% номинальной нагрузки (10 CFM) |
Параметры окружающей среды и механики
Эксплуатационные и климатические параметры
| Параметр | Значение |
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | -30…+70 °C, см. график дерейтирования |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 5000 м |
MTBF
| Показатель | Значение |
| MTBF | 2669,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 500,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Исполнение | Размеры | Масса |
| Закрытый корпус | 103,4 × 62 × 40 мм | 0,3 кг |
Упаковка
| Исполнение | Количество в упаковке | Масса упаковки | Объем упаковки |
| Закрытый корпус | 60 шт. | 19 кг | 1,06 CUFT |
Безопасность и ЭМС
Для устройства указаны требования и испытания, относящиеся к медицинскому применению. В части изоляции и безопасности в документе приведены следующие параметры:
| Параметр | Значение |
| Изоляция | Первичная цепь – вторичная цепь: 2 × MOPP; первичная цепь – земля: 1 × MOPP; вторичная цепь – земля: 1 × MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 1,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | Ток утечки на землю < 130 мкА при 264 В переменного тока; ток прикосновения < 40 мкА при 264 В переменного тока |
Стандарты безопасности, указанные в документе:
- IEC 60601-1:2005 + A1 + A2
- TUV BS EN / EN 60601-1:2006 + A1 + A12 + A2
- ANSI/AAMI ES60601-1:2005 + A2
- CAN/CSA C22.2 No. 60601-1:2014 + A2
- EAC TP TC 004 approved
- Проектирование с учетом BS EN / EN 60335-1 по запросу
Параметры ЭМС:
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс A для класса II; класс B для класса I |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | ---- |
| ESD | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| RF-поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| EFT / быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-FG; 2 кВ линия-линия |
| Проводимая восприимчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал 1 период; 30% провал 25 периодов; 100% прерывания 250 периодов |
Примечания
- Все параметры специально не оговорены при 230 В переменного тока, номинальной нагрузке и 25 °C окружающей температуры.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары проводов длиной 12 дюймов с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск уставки, стабилизацию по линии и по нагрузке.
- Для проверки необходимо применять соответствующий режим дерейтирования.
- Ток утечки измеряется от первичного входа к вторичной стороне.
- Температура окружающей среды дерейтируется на 3,5 °C/1000 м для вентиляторных моделей и на 5 °C/1000 м для моделей с естественной конвекцией при высоте более 2000 м.
- Источник питания рассматривается как компонент, который должен устанавливаться в конечное оборудование. Все испытания ЭМС выполняются при монтаже устройства на металлической пластине 360 мм × 360 мм с толщиной 1 мм.
- Окончательное оборудование должно быть дополнительно подтверждено на соответствие директивам ЭМС. Для рекомендаций по проведению испытаний следует обращаться к документам Mean Well по ЭМС испытаниям компонентных источников питания.
