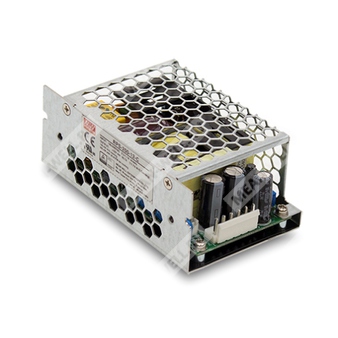

RPS-200-24-C - закрытый медицинский источник питания 24 В для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RPS | Серия источников питания RPS |
| 200 | Номинальная мощность 200 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| C | Закрытое исполнение |
Краткое описание
RPS-200-24-C — высоконадежный медицинский AC/DC источник питания мощностью 200 Вт с одним выходом 24 В, рассчитанный на применение в медицинской и промышленной аппаратуре. Модель выполнена в закрытом корпусе, поддерживает работу от сети 80–264 В переменного тока и 113–370 В постоянного тока, имеет высокий КПД, очень малое потребление на холостом ходу и низкий ток утечки. Предусмотрено дополнительное питание вентилятора 12 В / 0,5 А и набор защит по перегрузке, перенапряжению и перегреву.
Особенности
- Компактное исполнение 4" × 2".
- Медицинская безопасность: одобрение 2 × MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Подходит для применения класса BF при соответствующей системной реализации.
- Мощность 200 Вт при принудительном охлаждении и 140 Вт при конвекционном охлаждении.
- Потребление без нагрузки менее 0,5 Вт.
- Экстремально низкий ток утечки.
- Дополнительное питание вентилятора 12 В / 0,5 А.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Срок службы более 65 000 часов.
- Работа на высоте до 5000 м.
- Закрытое исполнение для монтажа в составе конечного оборудования.
Применение
- Оральный ирригатор.
- Аппарат для гемодиализа.
- Медицинские мониторы.
- Устройства для терапии апноэ сна.
- Насосное оборудование.
- Электрическая кровать.
Описание
RPS-200-24-C представляет собой высоконадежный зеленый медицинский источник питания в закрытом корпусе с высокой удельной мощностью. Устройство предназначено для работы от сети 80–264 В AC и 113–370 В DC и формирует стабилизированное выходное напряжение 24 В. По данным документа, серия обеспечивает КПД до 95 %, экстремально низкое потребление без нагрузки и низкий ток утечки, что делает ее пригодной для медицинского оборудования с повышенными требованиями к безопасности и электромагнитной совместимости. Модель соответствует требованиям для применения в системах класса I и класса II при наличии соответствующей конфигурации оборудования.
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный ток нагрузки | 8,4 А при 10 CFM; 5,9 А при конвекции |
| Номинальная мощность | 201,6 Вт при 10 CFM; 141,6 Вт при конвекции |
| Допуск выходного напряжения | ±1,0 % |
| Регулировка по линии | ±0,5 % |
| Регулировка по нагрузке | ±1,0 % |
| Установка, время нарастания | 700 мс, 30 мс при 230 В AC; 700 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC при полной нагрузке |
| Диапазон подстройки выходного напряжения | 22,8–25,2 В |
| Пульсации и шум | 120 мВ п-п |
| Потребление на холостом ходу | Менее 0,5 Вт |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В AC; 113–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC при полной нагрузке |
| Типовой КПД | 94 % |
| Пусковой ток | 30 А при 115 В AC; 60 А при 230 В AC, холодный старт |
| Ток потребления | 1 А при 230 В AC; 2 А при 115 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 110–140 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 26,4–31,2 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения с последующим восстановлением при повторном включении питания |
| Перегрев | Выключение выходного напряжения с последующим восстановлением при повторном включении питания |
Вентилятор
| Параметр | Значение |
| Питание вентилятора | 12 В / 0,5 А |
| Допуск питания вентилятора | +15 % / -15 % |
| Условие нормирования | При 20 % номинального тока основного выхода (10 CFM) |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Рабочая температура | -30…+70 °C |
| Температура хранения и влажность | -40…+85 °C, 10–95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
Надежность
| Параметр | Значение |
| MTBF | 2669,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 500,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Изоляция | Первичная-Вторичная: 2 × MOPP; Первичная-Земля: 1 × MOPP; Вторичная-Земля: 1 × MOPP |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004; проектирование по BS EN/EN60335-1 по запросу |
| Ток утечки | Ток утечки на землю < 130 мкА при 264 В AC; ток прикосновения < 40 мкА при 264 В AC |
| Испытательное напряжение | Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля: 100 МОм / 500 В DC / 25 °C / 70 % RH |
Электромагнитная совместимость
| Параметр | Норма / уровень |
| Кондуктивные помехи | BS EN/EN55011 (CISPR11), класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс A для класса II; класс B для класса I |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к RF-полю | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Проводимая устойчивость | Уровень 3, 10 В |
| Магнитное поле промышленной частоты | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100 % провал 1 период, 30 % провал 25 периодов, 100 % прерывание 250 периодов |
Размеры и масса
| Параметр | Значение |
| Габариты закрытого исполнения | 103,4 × 62 × 40 мм |

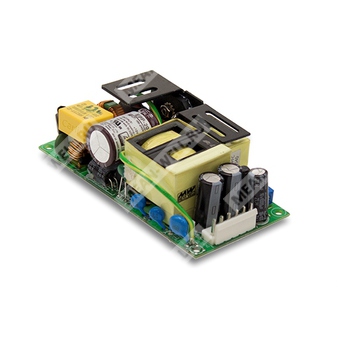

| Габариты исполнения на печатной плате | 101,6 × 50,8 × 29 мм |
| Масса исполнения на печатной плате | 0,19 кг |
| Масса закрытого исполнения | 0,3 кг |
Упаковка
| Исполнение | Количество в упаковке | Масса упаковки | Объем |
| Исполнение на печатной плате | 72 шт. | 14,7 кг | 0,84 куб. фута |
| Закрытое исполнение | 60 шт. | 19 кг | 1,06 куб. фута |
Примечания
- Все параметры, специально не оговоренные, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц при помощи 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает уставку, регулировку по линии и по нагрузке.
- Может потребоваться снижение выходной мощности при пониженном входном напряжении. Для подробностей следует проверить кривую дерейтингa.
- Ток потребления измеряется по первичной стороне.
- Рабочая температура для исполнения на печатной плате 6,5–100 % нагрузки; для исполнения с вентилятором 1–100 % нагрузки при температуре окружающей среды выше 50 °C.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- Финальное оборудование должно повторно подтверждать соответствие директивам ЭМС.
