RPS-200-24 - компактный медицинский AC/DC источник питания 24 В для ответственных систем с высокой удельной мощностью.
Назначение и общая характеристика
RPS-200-24 представляет собой импульсный источник питания медицинского назначения мощностью до 200 Вт в компактном исполнении 4" × 2". Модель предназначена для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 24 В и применяется в оборудовании, где требуются повышенная надежность, низкий ток утечки, соответствие медицинским стандартам и высокий КПД.

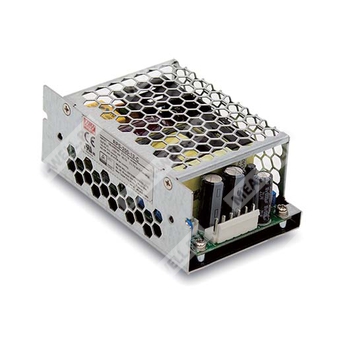

Серия поддерживает два конструктивных исполнения: печатный вариант и закрытое исполнение в корпусе. Для модели с суффиксом C используется закрытый корпус; для базового исполнения RPS-200-24 поставка относится к PCB-типу. Устройство рассчитано на работу как с принудительным обдувом, так и в режиме естественной конвекции с учетом дерейтинг-кривых.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RPS | Серия источников питания Mean Well RPS |
| 200 | Номинальная мощность серии: 200 Вт |
| 24 | Выходное напряжение: 24 В |
Основные особенности
- Компактный формат 4" × 2".
- Медицинская безопасность: 2×MOPP.
- Пригодность для BF-применений при корректном проектировании системы.
- Высокая эффективность до 95%.
- Очень низкое потребление без нагрузки: менее 0,5 Вт.
- Очень низкий ток утечки.
- Встроенный выход 12 В / 0,5 А для питания вентилятора охлаждения.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Работа на высоте до 5000 м.
- Воздушное и конвективное охлаждение с учетом режима установки.
Области применения
- Оральные ирригаторы.
- Аппараты гемодиализа.
- Медицинские мониторы.
- Аппараты для терапии апноэ сна.
- Насосные системы.
- Электрические кровати.
Выходные параметры
| Параметр | Значение для RPS-200-24 |
| Номинальное выходное напряжение | 24 В |
| Выходной ток при обдуве 10 CFM | 8,4 А |
| Выходной ток при конвекции | 5,9 А |
| Номинальная мощность при обдуве 10 CFM | 201,6 Вт |
| Номинальная мощность при конвекции | 141,6 Вт |
| Пульсации и шум | 120 мВп-п |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Диапазон регулировки выходного напряжения | 22,8…25,2 В |
| Время запуска, нарастания | 700 мс, 30 мс при 115/230 В AC, полная нагрузка |
| Время удержания | 16 мс при 115/230 В AC, полная нагрузка |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В AC / 113…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC и PF > 0,98 при 115 В AC, полная нагрузка |
| Потребляемый ток | 1 А при 230 В AC; 2 А при 115 В AC |
| Пусковой ток | 30 А при 115 В AC; 60 А при 230 В AC, холодный запуск |
| Эффективность | 94% |
Защита
| Параметр | Значение |
| Перегрузка | 110…140% от номинальной выходной мощности |
| Характеристика защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 26,4…31,2 В |
| Перегрев | Выходное напряжение отключается, восстановление после повторного включения |
| Короткое замыкание | Защита по типу отключения выходного напряжения с последующим восстановлением после повторного включения |
Функциональные параметры
| Параметр | Значение |
| Выход питания вентилятора | 12 В / 0,5 А |
| Допуск по линии питания вентилятора | +15% / -15% |
| Условие обеспечения полного номинала при обдуве | 20% от номинального тока основного выхода |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | -30…+70 °C |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 5000 м |
Показатели надежности и габариты
| Параметр | Значение |
| MTBF | 2669,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 500,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты PCB-исполнения | 101,6 × 50,8 × 29 мм |
| Габариты закрытого исполнения | 103,4 × 62 × 40 мм |
| Масса PCB-исполнения | 0,19 кг |
| Масса закрытого исполнения | 0,3 кг |
| Упаковка PCB-исполнения | 72 шт.; 14,7 кг; 0,84 CUFT |
| Упаковка закрытого исполнения | 60 шт.; 19 кг; 1,06 CUFT |
Электрическая прочность и изоляция
| Параметр | Значение |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Ток утечки | Ток утечки на землю < 130 мкА при 264 В AC, ток прикосновения < 40 мкА при 264 В AC |
Соответствие стандартам безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004; проектирование по BS EN/EN60335-1 по запросу |
| Изоляция по безопасности | Первичная-вторичная: 2×MOPP; первичная-земля: 1×MOPP; вторичная-земля: 1×MOPP |
| Эмиссия | BS EN/EN55011 (CISPR11), BS EN/EN61000-3-2, BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN55035, EN60601-1-2 |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные процессы | Уровень 4, 4 кВ по линии-FG; 2 кВ по линии-линия |
| Импульсные помехи | Уровень 3, 2 кВ |
| Проводимая помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Примечания
- Все параметры, не указанные специально, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконеченной параллельно 0,1 мкФ и 47 мкФ конденсаторами.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Для проверки дерейтинга требуется обратиться к кривой снижения выходной мощности.
- Ток утечки измеряется в составе конечного оборудования.
- Окружающая температура понижается на 3,5 °C на каждые 1000 м при установке без вентиляторов и на 5 °C на каждые 1000 м при установке с вентиляторами для рабочих высот выше 2000 м.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; испытания ЭМС выполняются в составе узла с металлической пластиной 360 мм × 360 мм × 1 мм.
- Для ЭМС-испытаний изделие должно быть переутверждено в составе конечного оборудования.
Клеммы и разъемы
| Назначение | Тип | Назначение контактов |
| Вход AC | JST B3P-VH или эквивалент | 1 — AC/L; 2 — без контакта; 3 — AC/N |
| Выход DC | JST B6P-VH или эквивалент | 1,2,3 — -V; 4,5,6 — +V |
| Вентилятор | JST B2B-PH-K-S или эквивалент | 1 — +12 В; 2 — DC COM |
RPS-200-24 предназначен для применения в медицинских и промышленно-электронных системах, где критичны компактность, стабильность выходного напряжения, высокий КПД и соответствие стандартам безопасности медицинского оборудования.
