RPS-200-27-C

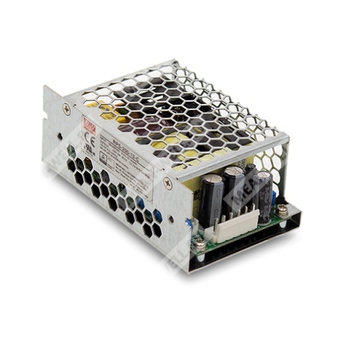

RPS-200-27-C - медицинский импульсный источник питания 27 В постоянного тока в закрытом исполнении для аппаратуры класса безопасности.
Расшифровка партномера
| Позиция | Расшифровка |
| RPS | Серия источников питания RPS |
| 200 | Номинальная мощность 200 Вт |
| 27 | Выходное напряжение 27 В |
| C | Закрытое исполнение корпуса |
Краткое описание
RPS-200-27-C представляет собой компактный медицинский AC/DC источник питания с выходом 27 В, рассчитанный на мощность до 200 Вт при принудительном воздушном охлаждении и на пониженную мощность при естественной конвекции. Изделие предназначено для применения в медицинском и сопутствующем промышленном оборудовании, где требуются низкий ток утечки, высокая эффективность, соответствие нормам электромагнитной совместимости и стандартам медицинской безопасности.
Особенности
- Компактное исполнение 4" × 2".
- Медицинская безопасность: 2 × MOPP в соответствии с ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригоден для применения в системах BF при соответствующем рассмотрении системы.
- Конструкция с высокой удельной мощностью.
- Допустимая работа как в режиме с принудительным охлаждением, так и в режиме конвекции.
- Очень малое потребление холостого хода.
- Экстремально низкий ток утечки.
- Встроенный вспомогательный выход питания вентилятора 12 В / 0,5 А.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Срок службы более 65 000 часов.
- Допустимая высота эксплуатации до 5000 м.
- Подходит для аппаратуры класса I с FG и класса II без FG.
Применение
- Оральный ирригатор.
- Аппарат для гемодиализа.
- Медицинские мониторы.
- Устройства для лечения апноэ сна.
- Насосное оборудование.
- Электрическая кровать.
Описание
RPS-200-27-C — это 200-ваттный высоконадежный медицинский источник питания в закрытом корпусе. Серия рассчитана на компактное размещение при сохранении высокой плотности мощности. Изделие принимает сетевое напряжение 80…264 В переменного тока или 113…370 В постоянного тока и формирует стабилизированное выходное напряжение 27 В.
Для модели обеспечены высокая эффективность, низкое энергопотребление в режиме без нагрузки, а также соответствие требованиям по медицинской безопасности и электромагнитной совместимости. Конструкция допускает использование в составе оборудования класса I и класса II, при этом применение в корпусе типа C ориентировано на систему с защитным заземлением.
Основные параметры
| Параметр | Значение |
| Серия | RPS-200 |
| Модель | RPS-200-27-C |
| Номинальная мощность | 200 Вт |
| Исполнение | Закрытое |
| Выходное напряжение | 27 В |
| Максимальный ток нагрузки при охлаждении 10 CFM | 7,5 А |
| Максимальный ток нагрузки при конвекции | 5,3 А |
| Рекомендуемый фанатский обдув | 10 CFM |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 27 В |
| Диапазон регулировки выходного напряжения | 25,6…28,4 В |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Пульсации и шум | 120 мВ п-п |
| Номинальный ток при 10 CFM | 7,5 А |
| Номинальный ток при конвекции | 5,3 А |
| Номинальная мощность при 10 CFM | 202,5 Вт |
| Номинальная мощность при конвекции | 143,1 Вт |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В переменного тока, 113…370 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | >0,94 при 230 В AC; >0,98 при 115 В AC, при полной нагрузке |
| КПД | 94% при 27 В |
| Потребляемый ток | 2 А при 115 В AC; 1 А при 230 В AC |
| Ток пуска | 30 А при 115 В AC, холодный старт; 60 А при 230 В AC, холодный старт |
| Время установления | 700 мс при 230 В AC, 700 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC, 16 мс при 115 В AC, при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 110…140% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 29,7…35 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Функциональные цепи
| Параметр | Значение |
| Питание вентилятора | 12 В / 0,5 А |
| Допуск питания вентилятора | +15% / -15% при основной нагрузке 20% от номинальной |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | -30…+70 °C |
| Температура хранения и влажность | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2 G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Допустимая высота эксплуатации | 5000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Изоляция | Primary-Secondary: 2xMOPP; Primary-Earth: 1xMOPP; Secondary-Earth: 1xMOPP |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004; проектирование по BS EN/EN60335-1 по запросу |
| Ток утечки на землю | < 130 мкА при 264 В AC |
| Ток прикосновения | < 40 мкА при 264 В AC |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс A для класса II; класс B для класса I |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздушный разряд; уровень 4, 8 кВ контактный разряд |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Электрические быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-FG; 2 кВ линия-линия |
| Проводимая устойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал 1 период; 30% провал 25 периодов; 100% прерывание 250 периодов |
| Стандарт ЭМС | BS EN/EN55035, EN60601-1-2 | --- |
MTBF
| Параметр | Значение |
| MTBF | 2669,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 500,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр | Значение |

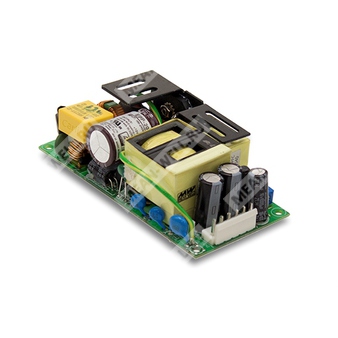

| Габариты печатной платы | 101,6 × 50,8 × 29 мм |
| Габариты закрытого исполнения | 103,4 × 62 × 40 мм |
| Масса печатной платы | 0,19 кг |
| Масса закрытого исполнения | 0,3 кг |
Упаковка
| Исполнение | Количество в упаковке | Масса упаковки | Объём |
| Печатная плата | 72 шт. | 14,7 кг | 0,84 куб. фута |
| Закрытое исполнение | 60 шт. | 19 кг | 1,06 куб. фута |
Конструкция и подключения
Входной разъём CN1: JST B3P-VH или эквивалент.
| Номер контакта | Назначение | Соединительная часть | Контакт |
| 1 | AC/L | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
| 2 | Не подключен | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
| 3 | AC/N | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
Выходной разъём CN2: JST B6P-VH или эквивалент.
| Номер контакта | Назначение | Соединительная часть | Контакт |
| 1,2,3 | -V | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
| 4,5,6 | +V | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
Разъём вентилятора CN101: JST B2B-PH-K-S или эквивалент.
| Номер контакта | Назначение | Соединительная часть | Контакт |
| 1 | +12 В | JST PHR-2 или эквивалент | JST SPH-002T-P0.5S или эквивалент |
| 2 | DC COM | JST PHR-2 или эквивалент | JST SPH-002T-P0.5S или эквивалент |
Примечания
1. Параметры, специально не оговоренные, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает установку напряжения, нестабильность по линии и по нагрузке.
4. Может потребоваться понижение выходной мощности при низком входном напряжении. Для подробностей следует обращаться к кривой дерейтингa.
5. Ток прикосновения измеряется от первичного входа к выходу постоянного тока.
6. На высоте свыше 2000 м рабочая температура окружающей среды уменьшается на 3,5 °C на каждые 1000 м, при этом для вентиляторного исполнения допустима работа до 2000 м, а для естественной конвекции — до 5000 м.
7. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания ЭМС выполняются при монтаже блока на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно повторно подтверждать соответствие директивам ЭМС.
Рекомендации по монтажу: для соблюдения заявленных параметров закрытого исполнения рекомендуется обеспечивать направление воздушного потока от вентилятора 10 CFM, а также учитывать ориентацию горизонтального монтажа для режимов конвекции.
