RPS-200-48-C - компактный медицинский AC/DC источник питания 200 Вт с выходом 48 В и двумя вариантами исполнения.
RPS-200-48-C — это импульсный источник питания медицинского назначения серии RPS-200 в закрытом корпусе с номинальной выходной мощностью до 200 Вт, предназначенный для питания аппаратуры класса I / класса II с учетом системных требований по электробезопасности и ЭМС.
Расшифровка партномера
| Обозначение |
Расшифровка |
| RPS |
Серия источников питания |
| 200 |
Номинальная мощность 200 Вт |
| 48 |
Выходное напряжение 48 В |
| C |
Закрытый корпус |
Краткое назначение и особенности
Изделие предназначено для применения в медицинском и смежном оборудовании, включая системы с повышенными требованиями к току утечки, изоляции, ЭМС и надежности. Серия поддерживает широкий диапазон входного напряжения, имеет высокий КПД и малую потребляемую мощность без нагрузки.
Особенности
- Компактный форм-фактор 4" × 2".
- Медицинская безопасность: 2 × MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Подходит для применения в системах BF при соответствующем системном рассмотрении.
- Высокая эффективность: до 95%.
- Потребление холостого хода менее 0,5 Вт.
- Очень низкий ток утечки.
- Встроенный выход питания вентилятора 12 В / 0,5 А.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Высота эксплуатации до 5000 м.
- Срок службы более 65 000 часов.
Применение
- Оральные ирригаторы.
- Аппараты гемодиализа.
- Медицинские мониторы.
- Устройства для терапии апноэ сна.
- Насосное оборудование.
- Электрические кровати.
Описание
RPS-200-48-C представляет собой высоконадежный зеленый медицинский источник питания мощностью 200 Вт с высокой удельной мощностью. Он принимает сетевое напряжение 80…264 В AC и обеспечивает выходное напряжение 48 В. Источник рассчитан на работу как в исполнении с FG, так и без FG, при этом обеспечивает малое потребление на холостом ходу и низкий ток утечки, что важно для медицинских систем с контактным применением на пациенте.
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
48 В |
| Номинальный ток нагрузки |
4,2 А |
| Номинальная мощность |
201,6 Вт |
| Диапазон подстройки выходного напряжения |
45,6…50,4 В |
| Допуск по выходному напряжению |
±1,0% |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Пульсации и шум |
120 мВ п-п |
| Установка, время нарастания |
700 мс, 30 мс при 115/230 В AC на полной нагрузке |
| Время удержания |
16 мс при 115/230 В AC на полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
80…264 В AC; 113…370 В DC |
| Диапазон частоты |
47…63 Гц |
| Коэффициент мощности |
PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC на полной нагрузке |
| Типовой КПД |
95% |
| Потребляемый ток |
2 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток |
30 А при 115 В AC; 60 А при 230 В AC, холодный старт |
| Потребление без нагрузки |
Менее 0,5 Вт |
Защиты
| Параметр |
Значение |
| Перегрузка |
110…140% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
52,8…62,4 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения питания |
Параметры охлаждения и вспомогательного питания
| Параметр |
Значение |
| Питание вентилятора |
12 В / 0,5 А |
| Допуск питания вентилятора |
+15% / -15% |
| Условие нормирования |
При токе основного выхода 20% от номинала |
Условия эксплуатации и хранения
| Параметр |
Значение |
| Рабочая влажность |
20…90% RH, без конденсации |
| Рабочая температура |
-30…+70 °C |
| Температура хранения |
-40…+85 °C |
| Влажность хранения |
10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота |
5000 м |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Изоляция |
Первичная-Вторичная: 2 × MOPP; Первичная-Земля: 1 × MOPP; Вторичная-Земля: 1 × MOPP |
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004 |
| Сопротивление изоляции |
I/P-O/P и I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Испытательное напряжение |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Ток утечки |
Ток утечки на землю < 130 мкА при 264 В AC; ток прикосновения < 40 мкА при 264 В AC |
Электромагнитная совместимость
| Параметр |
Стандарт |
Уровень / примечание |
| Проводимые помехи |
BS EN/EN55011 (CISPR11) |
Класс B |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11) |
Класс A для класса II; класс B для класса I |
| Гармонические токи |
BS EN/EN61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
---- |
| ЭСР |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ |
| Импульсные помехи |
BS EN/EN61000-4-5 |
Уровень 4, 4 кВ Line-FG; 2 кВ Line-Line |
| Проведенная устойчивость |
BS EN/EN61000-4-6 |
Уровень 3, 10 В |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надежность
| Параметр |
Значение |
| MTBF по Telcordia SR-332 (Bellcore) |
2669,7 тыс. ч минимум |
| MTBF по MIL-HDBK-217F (25 °C) |
500,3 тыс. ч минимум |
Габариты и масса
| Исполнение |
Габариты |
Масса |

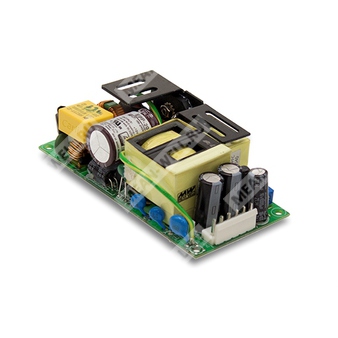

| Плата |
101,6 × 50,8 × 29 мм |
0,19 кг |

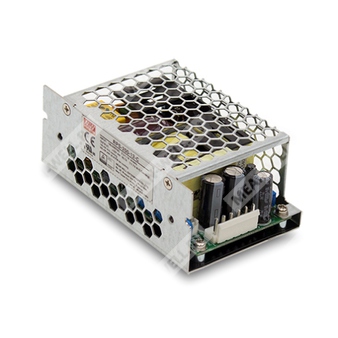

| Закрытый корпус |
103,4 × 62 × 40 мм |
0,3 кг |
Упаковка
| Исполнение |
Количество |
Масса упаковки |
Объем |
| Плата |
72 шт. |
14,7 кг |
0,84 куб. фута |
| Закрытый корпус |
60 шт. |
19 кг |
1,06 куб. фута |
Подключение
Входной разъем переменного тока (CN1): JST B3P-VH или эквивалент.
| Номер вывода |
Назначение |
| 1 |
AC/L |
| 2 |
Нет вывода |
| 3 |
AC/N |
Выходной разъем постоянного тока (CN2): JST B6P-VH или эквивалент.
| Номер вывода |
Назначение |
| 1, 2, 3 |
-V |
| 4, 5, 6 |
+V |
Разъем вентилятора (CN101): JST B2B-PH-K-S или эквивалент.
| Номер вывода |
Назначение |
| 1 |
+12 В |
| 2 |
DC COM |
Примечания
- Параметры, не указанные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при 20 МГц полосе пропускания с использованием витой пары проводов длиной 12 дюймов, оконеченной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, стабилизацию по линии и по нагрузке.
- Для корректной работы может потребоваться снижение выходной мощности; см. кривую дерейтирования.
- Тест по температуре окружающей среды выполняется при горизонтальной установке.
- Выход питания вентилятора рассматривается как компонент, который будет установлен в конечное изделие.
- Все испытания по ЭМС проводились при монтаже изделия на металлическую пластину размером 360 мм × 360 мм толщиной 1 мм.
