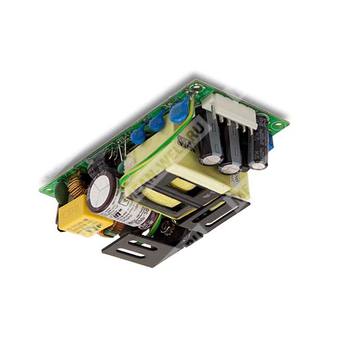

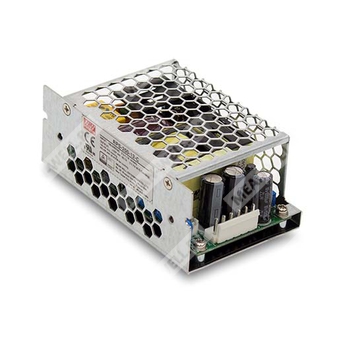

RPS-200-48 - импульсный медицинский источник питания AC/DC на 48 В для систем с высокой надежностью и малой утечкой тока.
Расшифровка партномера
| Позиция |
Обозначение |
Расшифровка |
| 1 |
RPS |
Серия источников питания Mean Well RPS |
| 2 |
200 |
Номинальная мощность 200 Вт |
| 3 |
48 |
Выходное напряжение 48 В |
| 4 |
Отсутствие суффикса |
Плата в открытом исполнении, без корпуса |
Назначение и особенности
RPS-200-48 представляет собой компактный высоконадежный источник питания медицинского класса мощностью 200 Вт с выходным напряжением 48 В. Изделие рассчитано на питание оборудования, где критичны высокая удельная мощность, низкий ток утечки, соответствие требованиям по электробезопасности и электромагнитной совместимости, а также возможность работы как с принудительным охлаждением, так и в режиме конвекции при соблюдении условий дерейтингa.
Источник выполнен для применения в медицинских и смежных системах, поддерживает универсальный диапазон входного напряжения сети переменного тока и постоянного тока, обеспечивает низкий уровень пульсаций, встроенные защиты и дополнительный выход питания вентилятора 12 В.
Характеристики изделия
| Параметр |
Значение |
| Номинальная выходная мощность |
200,4 Вт при принудительном охлаждении 10 CFM; 144 Вт при конвекционном охлаждении |
| Номинальное выходное напряжение |
48 В |
| Диапазон регулировки выходного напряжения |
45,6–50,4 В |
| Допуск выходного напряжения |
±1,0% |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время установки, время нарастания |
700 мс, 30 мс при 230 В AC; 700 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания |
16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
| Пульсации и шум |
120 мВ п-п |
| КПД |
95% |
| Рабочая высота |
До 5000 м |
| Средняя наработка на отказ |
2669,7 тыс. ч минимум по Telcordia SR-332; 500,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
80–264 В AC; 113–370 В DC |
| Диапазон частоты |
47–63 Гц |
| Коэффициент мощности |
PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| Потребляемый ток |
1 А при 230 В AC; 2 А при 115 В AC |
| Пусковой ток |
60 А при 230 В AC; 30 А при 115 В AC, холодный старт |
| Ток утечки |
Ток утечки на землю менее 130 мкА при 264 В AC; ток прикосновения менее 40 мкА при 264 В AC |
Выход
| Параметр |
Значение |
| Номинальное напряжение |
48 В |
| Номинальный ток |
4,2 А при 10 CFM; 3 А при конвекции |
| Радужка регулировки |
45,6–50,4 В |
| Напряжение срабатывания защиты от перенапряжения |
52,8–62,4 В |
| Ток фанового питания |
12 В при 0,5 А |
| Допуск питания вентилятора |
+15% / -15% при основном выходном токе 20% номинала |
| Стабильность по линии |
±0,5% |
| Стабильность по нагрузке |
±1,0% |
| Шум и пульсации |
120 мВ п-п |
Защиты
| Параметр |
Значение |
| Перегрузка |
110–140% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
52,8–62,4 В |
| Тип защиты от перенапряжения |
Выключение выходного напряжения с последующим перезапуском для восстановления |
| Защита от перегрева |
Выключение выходного напряжения с последующим перезапуском для восстановления |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая влажность |
20–90% RH, без конденсации |
| Рабочая температура |
-30…+70 °C, см. кривую дерейтингa |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Температура хранения и влажность |
-40…+85 °C, 10–95% RH, без конденсации |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота |
5000 м |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Изоляция |
Первичная-Вторичная: 2 x MOPP; Первичная-Земля: 1 x MOPP; Вторичная-Земля: 1 x MOPP |
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004; проектирование с учетом BS EN/EN60335-1 по запросу |
| Электрическая прочность |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| EMI излучение |
BS EN/EN55011 (CISPR11), класс B; BS EN/EN55011 (CISPR11), класс A для Class II; класс B для Class I |
| Гармонические токи |
BS EN/EN61000-3-2, класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
| ESD |
BS EN/EN61000-4-2, уровень 4: 15 кВ воздух; 8 кВ контакт |
| RF-поле |
BS EN/EN61000-4-3, уровень 3: 10 В/м (80 МГц–2,7 ГГц); таблица 9: 9–28 В/м (385 МГц–5,78 ГГц) |
| Импульсные помехи EFT |
BS EN/EN61000-4-4, уровень 3: 2 кВ |
| Импульсные перенапряжения |
BS EN/EN61000-4-5, уровень 4: 4 кВ линия-земля; 2 кВ линия-линия |
| Проводимые помехи |
BS EN/EN61000-4-6, уровень 3: 10 В |
| Магнитное поле |
BS EN/EN61000-4-8, уровень 4: 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11: провал 100% на 1 период; провал 30% на 25 периодов; прерывание 100% на 250 периодов |
Габариты и масса
| Параметр |
Значение |
| Габариты платы |
101,6 × 50,8 × 29 мм |
| Габариты в корпусе |
103,4 × 62 × 40 мм |
| Масса платы |
0,19 кг |
| Масса в корпусе |
0,3 кг |
Упаковка
| Исполнение |
Количество в упаковке |
Масса упаковки |
Объем упаковки |
| Плата |
72 шт. |
14,7 кг |
0,84 куб. фута |
| В корпусе |
60 шт. |
19 кг |
1,06 куб. фута |
Кривые дерейтингa и поведение от входного напряжения
При принудительном охлаждении 10 CFM допускается работа при полной нагрузке в расширенном диапазоне температур по сравнению с режимом конвекции. Для исполнения RPS-200(-C) с вентилятором линия дерейтингa ограничивает нагрузку при росте температуры окружающей среды. Для моделей без вентилятора допустимая мощность при конвекции ниже, особенно для модификаций 12 В и 15 В.
График зависимости от входного напряжения показывает, что при напряжении выше 115 В AC допускается полная нагрузка, а при снижении входного напряжения нагрузка ограничивается, начиная примерно с области 80–115 В AC.
Примечания
- Все параметры, не указанные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным 0,1 мкФ и 47 мкФ конденсаторами.
- Допуск включает установку, регулировку линии и регулировку нагрузки.
- Для проверки дерейтингa следует обратиться к кривой дерейтингa.
- Ток пуска измеряется при холодном старте.
- Для температур окружающей среды 50–70 °C требуется снижение нагрузки; для моделей с вентилятором и без вентилятора действуют разные условия дерейтингa.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Все испытания EMC выполняются при монтаже блока на металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- При применении вне окончательного оборудования требуется подтверждение соответствия EMC в составе конечного изделия.
Интерфейсы и разъемы
| Разъем входа AC |
JST B3P-VH или эквивалент |
| Назначение контактов входа |
1 — AC/L; 2 — нет контакта; 3 — AC/N |
| Соединительная часть входа |
JST VHR или эквивалент; клеммы JST SVH-21T-P1.1 или эквивалент |
| Разъем выхода DC |
JST B6P-VH или эквивалент |
| Назначение контактов выхода |
1,2,3 — -V; 4,5,6 — +V |
| Соединительная часть выхода |
JST VHR или эквивалент; клеммы JST SVH-21T-P1.1 или эквивалент |
| Разъем вентилятора |
JST B2B-PH-K-S или эквивалент |
| Назначение контактов вентилятора |
1 — +12 В; 2 — DC COM |
| Соединительная часть вентилятора |
JST PHR-2 или эквивалент; клеммы JST SPH-002T-P0.5S или эквивалент |
Назначение вентиляционного питания: выход 12 В/0,5 А предназначен для подключения дополнительного внешнего вентилятора охлаждения самого источника питания и не должен использоваться для питания других устройств.
Исполнение по классу оборудования: печатная версия допускает EMI conduction для Class B; radiation для Class B с FG (Class I) и Class A без FG (Class II). Корпусное исполнение типа -C не предназначено для конфигурации Class II без FG и рекомендуется для применения в системе Class I с FG.
