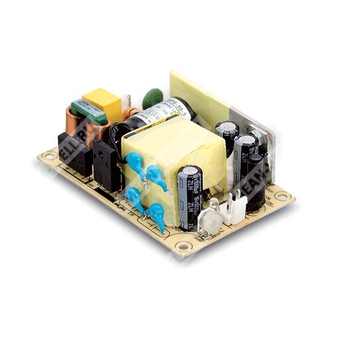

RPS-30-12 — компактный медицинский импульсный источник питания 12 В мощностью 30 Вт для оборудования класса BF.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| RPS |
Серия источников питания Mean Well RPS |
| 30 |
Номинальная мощность 30 Вт |
| 12 |
Номинальное выходное напряжение 12 В |
Назначение и особенности
RPS-30-12 представляет собой высоконадежный «зелёный» медицинский источник питания в исполнении для печатной платы, рассчитанный на монтаж в составе конечного оборудования. Изделие выполнено в компактном формате с габаритами 3" × 2" и ориентировано на применение в медицинской аппаратуре, где требуются низкие токи утечки, высокая эффективность, соблюдение требований по изоляции и электромагнитной совместимости.
Источник питания работает от сети переменного тока широкого диапазона 80…264 В и формирует стабилизированное выходное напряжение 12 В. Для данной модификации заявлены номинальный ток нагрузки 2,5 А, диапазон регулировки выходного напряжения 11,4…13,2 В и максимальная мощность 30 Вт. Кратковременная перегрузочная способность допускает пик до 33 Вт в течение 10 секунд.
По данным документа, КПД достигает 88%, а потребление без нагрузки составляет менее 0,1 Вт. Источник питания допускает использование в системах класса II без защитного заземления. Ток утечки крайне мал и не превышает 80 мкА при 264 В AC. Изделие соответствует требованиям медицинских стандартов с уровнем изоляции 2×MOPP и предназначено для оборудования с пациентским контактом класса BF при корректном учёте особенностей конечной системы.
Особенности
- Компактное исполнение 3" × 2".
- Медицинская безопасность с уровнем изоляции 2×MOPP.
- Пригодность для применения в оборудовании класса BF при корректной системной интеграции.
- Охлаждение за счёт свободной конвекции воздуха.
- ЭМС класса B для конфигурации класса II.
- Потребление без нагрузки менее 0,1 Вт.
- Чрезвычайно малый ток утечки.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Срок службы более 105 тыс. часов.
Области применения
- Оральные ирригаторы.
- Аппараты гемодиализа.
- Медицинские компьютерные мониторы.
- Устройства для терапии апноэ сна.
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
12 В |
| Номинальный выходной ток |
2,5 А |
| Диапазон выходного тока |
0…2,75 А |
| Номинальная мощность |
30 Вт |
| Пиковая мощность в течение 10 с |
33 Вт |
| Пульсации и шум |
100 мВ пик-пик |
| Диапазон подстройки напряжения |
11,4…13,2 В |
| Погрешность выходного напряжения |
±2,0% |
| Линейная стабилизация |
±0,5% |
| Нагрузочная стабилизация |
±1,0% |
| Порог перенапряжения |
13,8…16,2 В |
| Тип защиты от перегрузки |
Режим hiccup с автоматическим восстановлением после устранения неисправности |
| Тип защиты от перенапряжения |
Выключение выходного напряжения, восстановление после повторного включения |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
80…264 В AC |
| Диапазон входной частоты |
47…63 Гц |
| КПД типовой |
88% |
| Потребляемый ток при 115 В AC |
1 А |
| Потребляемый ток при 230 В AC |
0,5 А |
| Пусковой ток |
30 А при 115 В AC; 60 А при 230 В AC |
| Ток утечки максимальный |
Менее 80 мкА при 264 В AC |
| Напряжение выдержки |
Вход-выход: 4 кВ AC |
| Сопротивление изоляции |
Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
−30…+70 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения |
−40…+85 °C |
| Влажность хранения |
10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Рабочая высота |
До 4000 м |
Электромагнитная совместимость и помехоустойчивость
| Параметр |
Уровень / стандарт |
| Кондуктивные помехи |
BS EN/EN55011 (CISPR11), класс B |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11), класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, класс A |
| Колебание напряжения и фликер |
BS EN/EN61000-3-3 |
| Электростатический разряд |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле |
Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные процессы |
Уровень 4, 2 кВ линия-линия |
| Импульсные перенапряжения |
Уровень 3, 2 кВ |
| Кондуктивная помехоустойчивость |
Уровень 3, 10 В |
| Магнитное поле |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Безопасность
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004 |
| Исполнение по изоляции |
Первичная цепь — вторичная цепь: 2×MOPP |
Надёжность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
3550,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 628,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
76,2 × 50,8 × 24 мм |
| Габариты в дюймах |
3" × 2" × 0,945" |
| Масса |
0,09 кг |
| Упаковка |
120 шт. в упаковке; масса упаковки 11,8 кг; объём 0,94 CUFT |
Механическое исполнение
Источник питания выполнен в открытом печатном исполнении. В конструкции предусмотрены элементы установки и настройки, а также входной и выходной разъёмы.
| Параметр |
Значение |
| Корпус |
Плата печатного монтажа |
| Входной разъём |
JST B3P-VH или эквивалент |
| Выходной разъём |
JST B2P-VH или эквивалент |
| Монтажные отверстия |
4 отверстия диаметром 3,2 мм |
| Предохранитель |
FS1, T2.5A/250V AC |
| Подстроечный элемент |
SVR1 |
Назначение выводов
| Разъём |
Контакт |
Назначение |
| CN1 |
1 |
AC/N |
| CN1 |
2 |
Не подключён |
| CN1 |
3 |
AC/L |
| CN2 |
1 |
−V |
| CN2 |
2 |
+V |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- 33% скважности допустимо максимум в течение каждых 30 секунд; средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12", оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. кривую снижения мощности.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Для высот выше 2000 м требуется снижение температуры на 3,5 °C на каждые 1000 м для моделей, работающих до 4000 м, и на 5 °C на каждые 1000 м для моделей, работающих выше 2000 м.
- Изделие является компонентом, предназначенным для установки в конечное оборудование; конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
