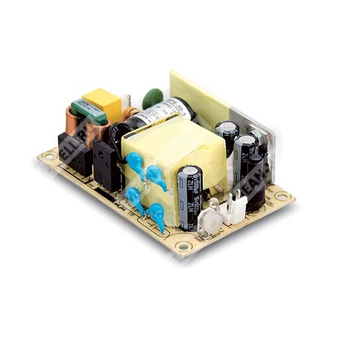

RPS-30-15 - медицинский AC/DC источник питания 30 Вт для аппаратуры с повышенными требованиями к безопасности и электромагнитной совместимости.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RPS | Серия источников питания RPS |
| 30 | Номинальная мощность 30 Вт |
| 15 | Выходное напряжение 15 В |
Описание
RPS-30-15 — это высоконадежный зелёный печатный медицинский источник питания мощностью 30 Вт с высокой удельной плотностью мощности в габаритах 3" × 2". Устройство рассчитано на входное напряжение 80…264 В переменного тока и обеспечивает выходное напряжение 15 В. КПД достигает 89%, а потребление холостого хода снижено до менее 0,1 Вт.
Источник питания может применяться в системах класса II без защитного заземления. Ток утечки крайне мал и составляет менее 80 мкА. Изделие соответствует международным медицинским требованиям по уровню защиты 2 x MOPP и требованиям EMC по BS EN/EN55011, что делает его пригодным для медицинского оборудования типа BF, допускающего контакт с пациентом.
Охлаждение осуществляется за счёт естественной конвекции воздуха. Предусмотрены защиты от короткого замыкания, перегрузки и перенапряжения. Серия характеризуется длительным сроком службы и высокой стабильностью параметров в широком диапазоне условий эксплуатации.
Особенности
- Компактный корпус 3" × 2".
- Соответствие медицинским требованиям безопасности 2 x MOPP.
- Пригодность для BF-применений при корректной системной интеграции.
- Охлаждение свободной конвекцией воздуха.
- Класс B по EMC для конфигурации класса II.
- Потребление без нагрузки менее 0,1 Вт.
- Крайне малый ток утечки.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Ресурс: более 105 тыс. часов.
- Работа на высоте до 4000 м.
Применение
- Оральные ирригаторы.
- Аппараты гемодиализа.
- Медицинские компьютерные мониторы.
- Устройства для терапии апноэ сна.
Электрические параметры выхода
| Параметр | Значение для RPS-30-15 |
| Выходное напряжение | 15 В |
| Номинальный ток | 2 А |
| Диапазон тока | 0…2,2 А |
| Номинальная мощность | 30 Вт |
| Пиковая мощность в течение 10 с | 33 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон подстройки выходного напряжения | 13,5…16,5 В |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время включения, нарастания | 200 мс, 30 мс при 230 В AC; 200 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 30 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Электрические параметры входа
| Параметр | Значение для RPS-30-15 |
| Диапазон входного напряжения | 80…264 В AC |
| Диапазон частоты | 47…63 Гц |
| КПД тип. | 89% |
| Потребляемый ток тип. | 1 А при 115 В AC; 0,5 А при 230 В AC |
| Пусковой ток тип. | 30 А при 115 В AC; 60 А при 230 В AC |
| Ток утечки макс. | Меньше 80 мкА при 264 В AC |
| Напряжение изоляции вход–выход | 4 кВ AC |
| Сопротивление изоляции вход–выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
Защита
| Параметр | Значение для RPS-30-15 |
| Перегрузка | 115…150% от номинальной выходной мощности; тип защиты — режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 17,2…20,3 В; тип защиты — отключение выходного напряжения с восстановлением после повторного включения |
Эксплуатационные условия
| Параметр | Значение для RPS-30-15 |
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y и Z |
| Рабочая высота | До 4000 м |
| Снижение мощности по температуре | См. кривую снижения мощности |
| Снижение мощности по высоте | При высоте выше 2000 м требуется дерейтинг 3,5% на каждые 1000 м для моделей с рабочей высотой выше 2000 м; для моделей с рабочей высотой выше 4000 м — 5% на каждые 1000 м |
Безопасность и электромагнитная совместимость
| Параметр | Значение для RPS-30-15 |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004 approved; проектирование по BS EN/EN60335-1 — по запросу |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 x MOPP |
| Эмиссия, кондуктивная | BS EN/EN55011 (CISPR11), класс B |
| Эмиссия, излучаемая | BS EN/EN55011 (CISPR11), класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2, уровень 4: 15 кВ воздух; уровень 4: 8 кВ контакт |
| Устойчивость к ВЧ полю | BS EN/EN61000-4-3, уровень 3: 10 В/м (80 МГц…2,7 ГГц); таблица 9: 9…28 В/м (385 МГц…5,78 ГГц) |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 4: 2 кВ линия-линия |
| Устойчивость к импульсным помехам | BS EN/EN61000-4-5, уровень 3: 2 кВ |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 3: 10 В |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4: 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
| Совместимость | BS EN/EN55035, BS EN/EN60601-1-2 |
Надёжность
| Параметр | Значение |
| MTBF | 3550,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 628,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Размеры | 76,2 × 50,8 × 24 мм |
| Размеры в дюймах | 3" × 2" × 0,945" |
| Масса | 0,09 кг |
| Упаковка | 120 шт. в упаковке; масса упаковки 11,8 кг; объём 0,94 CUFT |
Конструктив и подключения
| Параметр | Значение |
| Входной разъём | JST B3P-VH или эквивалент |
| Назначение выводов входного разъёма | 1 — AC/N; 2 — нет вывода; 3 — AC/L |
| Согласованная ответная часть | JST VHR или эквивалент; контакт JST SVH-21T-P1.1 или эквивалент |
| Выходной разъём | JST B2P-VH или эквивалент |
| Назначение выводов выходного разъёма | 1 — -V; 2 — +V |
| Согласованная ответная часть | JST VHR или эквивалент; контакт JST SVH-21T-P1.1 или эквивалент |
| Предохранитель | FS1 AC fuse T2.5A/250V |
| Регулировочный элемент | SVR1 |
| Индикатор | LED |
| Дополнительные элементы | HS2 |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Максимальная скважность 33% в течение каждого 30-секундного интервала. Средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" с нагрузкой из параллельно включённых конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность настройки, нестабильность по сети и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться снижение мощности. Следует учитывать кривую дерейтинга.
- Ток прикосновения измерялся от первичного входа к выходу постоянного тока.
- Для моделей с рабочей высотой выше 2000 м требуется снижение температуры на 3,5 °C на каждые 1000 м; для моделей с рабочей высотой выше 4000 м — на 5 °C на каждые 1000 м.
- Источник питания является компонентом, предназначенным для установки в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие требованиям EMC. Рекомендации по выполнению испытаний EMC приведены в документе по испытаниям EMI для компонентов источников питания.
