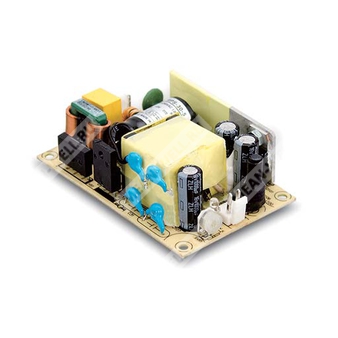

RPS-30-24
Особенности
Компактный размер 3”×2”
Соответствие медицинским стандартам безопасности (2 x MOPP) согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1
Подходит для применения в BF категориях при соблюдении соответствующих системных мер
Охлаждение за счет естественной конвекции воздуха
Электромагнитная совместимость, класс B для конфигураций класса II
Потребление энергии в режиме холостого хода менее 0,1 Вт
Чрезвычайно низкий ток утечки
Защита: короткое замыкание / перегрузка / перенапряжение
Срок службы более 105 000 часов
Рабочая высота до 4000 метров
Применение
Ирригаторы для полости рта
Аппараты для гемодиализа
Медицинские компьютерные мониторы
Устройства для лечения апноэ сна
Описание
RPS-30 — это высоконадежный медицинский источник питания на печатной плате (PCB) мощностью 30 Вт, отличающийся высокой плотностью мощности в размерах 3 дюйма на 2 дюйма. Принимает входное напряжение 80~264 В переменного тока и обеспечивает различные выходные напряжения в диапазоне от 3.3 В до 48 В. КПД работы составляет до 92%, а крайне низкое энергопотребление в режиме холостого хода — менее 0,1 Вт. RPS-30 может использоваться в системах класса II (без защитного заземления). Чрезвычайно низкий ток утечки составляет менее 80 мкА. Кроме того, изделие соответствует международным медицинским стандартам (2 x MOPP) и электромагнитной совместимости по BS EN/EN55011, что делает его идеально подходящим для медицинских устройств, контактирующих с пациентом и имеющих категорию BF.
Cпецификация
Модель: RPS-30-24
Выходные параметры
Напряжение постоянного тока: 24 В
Номинальный ток: 1.25 А
Диапазон рабочего тока: 0 ~ 1.375 А
Номинальная мощность: 30 Вт
Пиковая нагрузка (10 сек.): 33 Вт
Пульсации и шум (макс.): 150 мВп-п
Диапазон подстройки напряжения: 22.8 ~ 27.6 В
Допуск по напряжению: ±1.0%
Нестабильность по входному напряжению: ±0.5%
Нестабильность по нагрузке: ±1.0%
Время готовности, время нарастания выхода: 200 мс, 30 мс / 230 В AC
Время удержания напряжения: 30 мс / 230 В AC при полной нагрузке
Защита от перегрузки: 115 ~ 150% номинальной выходной мощности (режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неисправности)
Защита от перенапряжения: 28.4 ~ 32.4 В (отключение выходного напряжения, восстановление после переподачи питания)
Входные параметры
Диапазон входного напряжения: 80 ~ 264 В AC
Диапазон частоты входного напряжения: 47 ~ 63 Гц
КПД (типовой): 89.5%
Потребляемый ток AC (типовой): 1 А / 115 В AC, 0,5 А / 230 В AC
Стартовый ток (типовой): пусковой ток 30 А / 115 В AC, 60 А / 230 В AC
Ток утечки (макс.): Ток утечки < 80 мкА / 264 В AC
Окружающая среда
Рабочая температура: от -30°C до +70°C (см. график понижения мощности)
Рабочая влажность: 20% ~ 90% без конденсации
Температура хранения, влажность: от -40°C до +85°C, 10% ~ 95% без конденсации
Температурный коэффициент: ±0.03% / (0 ~ 50°C)
Вибрация: 10 ~ 500 Гц, 2G 10 мин./1 цикл, по 60 мин. по каждой из осей X, Y, Z
Рабочая высота: до 4000 метров
Безопасность и электромагнитная совместимость
Стандарты безопасности: IEC 60601-1:2005+A1+A2, TUV BS EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 60601-1:2014+A2, EAC TP TC 004; проектирование с учетом BS EN/EN60335-1 (по запросу)
Класс изоляции: между первичной и вторичной цепью – 2 x MOPP
Испытательное напряжение: вход-выход: 4 кВ AC
Сопротивление изоляции: вход-выход: не менее 100 МОм / 500 В DC, 25°C, 70% RH
Электромагнитная совместимость (эмиссия):
- Проведение: класс B (BS EN/EN55011)
- Излучение: класс B (BS EN/EN55011)
- Гармоники: класс A (BS EN/EN61000-3-2)
- Мерцание: BS EN/EN61000-3-3
Электромагнитная совместимость (устойчивость):
- ESD: уровень 4, 15 кВ (воздух), уровень 4, 8 кВ (контакт) (BS EN/EN61000-4-2)
- Сопротивление к радиочастотному полю: уровень 3, 10 В/м (80 МГц~2.7 ГГц), таблица 9, 9~28 В/м (385 МГц~5.78 ГГц) (BS EN/EN61000-4-3)
- ИМП: уровень 4, 2 кВ (BS EN/EN61000-4-4)
- Импульсная устойчивость: уровень 3, 2 кВ (BS EN/EN61000-4-5)
- Устойчивость к наведенным помехам: уровень 3, 10 В (BS EN/EN61000-4-6)
- Магнитное поле: уровень 4, 30 А/м (BS EN/EN61000-4-8)
- Провалы и прерывания напряжения: 100% провал на 1 период, 30% провал на 25 периодов, 100% прерывание на 250 периодов (BS EN/EN61000-4-11)
Соответствие стандарту по медицинским ЭМС: BS EN/EN55035, BS EN/EN60601-1-2
MTBF, габариты, упаковка
MTBF: 3550,0 тыс. ч мин., Telcordia SR-332 (Bellcore); 628,7 тыс. ч мин., MIL-HDBK-217F (25°C)
Габариты (Д*Ш*В): 76,2 × 50,8 × 24 мм или 3" × 2" × 0,945" дюйма
Масса: 0,09 кг; 120 шт./11,8 кг/0,94 куб. фута
Примечания
1. Все параметры, если специально не оговорены, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°С.
2. Максимальная пиковая нагрузка не более 33% по длительности в каждом 30-секундном цикле. Средняя выходная мощность не должна превышать номинальное значение.
3. Пульсации и шум измеряются полосой пропускания 20 МГц с использованием витой пары длиной 12" с параллельно подключенными конденсаторами 0.1 мкФ и 47 мкФ.
4. Допуск включает в себя погрешности установки, нестабильность по входному напряжению и нестабильность по нагрузке.
5. При пониженном входном напряжении требуется снижение выходной мощности. Пожалуйста, смотрите график понижения мощности для подробностей.
6. Ток прикосновения измеряется от входа к выходу постоянного тока.
7. Источник питания предназначен для эксплуатации в составе конечного оборудования. Конечное оборудование должно быть повторно протестировано на предмет соответствия директивам EMC. Для инструкций по проведению ЭМС-тестов см. документ “EMI testing of component power supplies” (ссылка).
