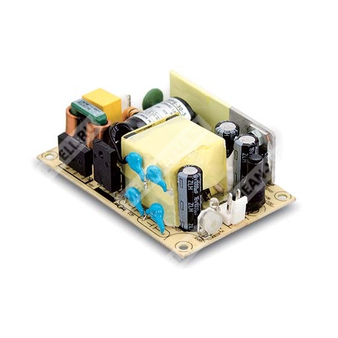

RPS-30-48 - компактный 30-ваттный медицинский AC/DC источник питания для систем с выходом 48 В.
Расшифровка партномера
| Обозначение |
Расшифровка |
| RPS |
Серия источников питания |
| 30 |
Номинальная мощность 30 Вт |
| 48 |
Выходное напряжение 48 В |
Назначение и особенности
RPS-30-48 представляет собой высоконадежный медицинский источник питания с открытым печатным исполнением, рассчитанный на установку в составе конечного оборудования. Модуль выполнен в компактном форм-факторе 3" × 2" и предназначен для питания аппаратуры с номинальным выходом 48 В при широком диапазоне входного сетевого напряжения 80…264 В переменного тока.
Изделие относится к зелёной линейке с высоким КПД, низким энергопотреблением на холостом ходу и пониженным током утечки. Допускается применение в системах класса II без защитного заземления. По требованиям безопасности изделие соответствует медицинским нормам с уровнем изоляции 2 × MOPP и ориентировано на BF-применения при корректном системном проектировании.
Основные особенности
- Компактный формат 3" × 2".
- Медицинская сертификация, уровень защиты 2 × MOPP.
- Пригоден для BF-применений при соответствующей системной интеграции.
- Охлаждение за счёт свободной конвекции воздуха.
- Класс электромагнитной эмиссии B для конфигурации класса II.
- Потребление без нагрузки менее 0,1 Вт.
- Очень низкий ток утечки.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Срок наработки на отказ более 105 тыс. часов.
- Рабочая высота до 4000 м.
Области применения
- Оральные ирригаторы.
- Гемодиализные аппараты.
- Медицинские мониторы.
- Устройства для терапии апноэ сна.
Описание
RPS-30-48 — это 30-ваттный высоконадежный медицинский источник питания на печатной плате с высокой удельной мощностью для габаритов 3" × 2". Он работает от сети 80…264 В AC и обеспечивает различные выходные напряжения в диапазоне от 3,3 до 48 В, включая модификацию 48 В.
Для версии 48 В заявлены высокий КПД до 92% и чрезвычайно малое потребление без нагрузки — ниже 0,1 Вт. Низкий ток утечки составляет менее 80 мкА. Источник допускается к использованию в системах класса II без защитного проводника и соответствует международным медицинским требованиям. По EMC указано соответствие EN55011, что позволяет применять его в оборудовании класса BF для контакта с пациентом при соблюдении требований конечной системы.
Электрические параметры
| Номинальное выходное напряжение |
48 В |
| Диапазон регулировки выходного напряжения |
45,6…52,8 В |
| Номинальный ток нагрузки |
0,625 А |
| Диапазон выходного тока |
0…0,687 А |
| Номинальная мощность |
30 Вт |
| Пиковая мощность в течение 10 с |
33 Вт |
| Пульсации и шум |
150 мВ п-п |
| Допуск выходного напряжения |
±1,0% |
| Регулирование по сети |
±0,5% |
| Регулирование по нагрузке |
±1,0% |
| Время установки, нарастания |
200 мс, 30 мс при 230 В AC; 200 мс, 30 мс при 115 В AC |
| Время удержания |
30 мс при 230 В AC; 16 мс при 115 В AC |
| КПД, тип. |
92% |
| Пусковой ток, тип. |
60 А при 230 В AC; 30 А при 115 В AC |
Входные параметры
| Диапазон входного напряжения |
80…264 В AC |
| Диапазон частоты сети |
47…63 Гц |
| Входной ток, тип. |
0,5 А при 230 В AC; 1 А при 115 В AC |
| Сопротивление изоляции вход-выход |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Испытательное напряжение |
4 кВ AC между входом и выходом |
Условия эксплуатации
| Рабочая температура |
−30…+70 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения и влажность |
−40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Рабочая высота |
4000 м |
| Температурное снижение нагрузки |
См. кривую снижения нагрузки |
Защиты
| Перегрузка |
115…150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
55,2…64,8 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения |
Безопасность и ЭМС
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004; конструкция по BS EN/EN60335-1 по запросу |
| Уровень изоляции |
Первичная цепь — вторичная цепь: 2 × MOPP |
| Класс по ЭМС-эмиссии |
Класс B |
| Импульсные помехи |
Уровень 4, 2 кВ линия-линию |
| Радиочастотная устойчивость |
Уровень 3, 10 В/м в диапазоне 80 МГц…2,7 ГГц; таблица 9, 9…28 В/м в диапазоне 385 МГц…5,78 ГГц |
| Помехоустойчивость к ЭСР |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к быстрым переходным процессам |
Уровень 4, 2 кВ |
| Устойчивость к броскам |
Уровень 3, 2 кВ |
| Устойчивость к магнитному полю |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
| Кондуктивные помехи |
BS EN/EN55011 (CISPR11), класс B |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи |
BS EN/EN61000-3-2, класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
| Устойчивость по стандартам |
BS EN/EN55035, BS EN/EN60601-1-2 |
Надежность, габариты и упаковка
| MTBF |
3550,0 тыс. ч, Telcordia SR-332 (Bellcore); 628,7 тыс. ч, MIL-HDBK-217F при 25 °C |
| Габариты |
76,2 × 50,8 × 24 мм |
| Габариты в дюймах |
3" × 2" × 0,945" |
| Масса |
0,09 кг |
| Упаковка |
120 шт. в упаковке; 11,8 кг; 0,94 куб. фута |
Конструктивные сведения
| Исполнение |
Открытая печатная конструкция |
| Охлаждение |
Свободная конвекция воздуха |
| Частота преобразования |
65 кГц |
Подключение
| Входной разъём |
JST B3P-VH или эквивалент |
| Назначение выводов входа |
1 — AC/N; 2 — нет вывода; 3 — AC/L |
| Сочетаемая ответная часть входа |
JST VHR или эквивалент; клемма JST SVH-21T-P1.1 или эквивалент |
| Выходной разъём |
JST B2P-VH или эквивалент |
| Назначение выводов выхода |
1 — −V; 2 — +V |
| Сочетаемая ответная часть выхода |
JST VHR или эквивалент; клемма JST SVH-21T-P1.1 или эквивалент |
Примечания
| 1 |
Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Максимальный режим 33% рабочего цикла допускается в пределах каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную. |
| 3 |
Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 4 |
Допуск включает допуск настройки, регулирование по сети и регулирование по нагрузке. |
| 5 |
При пониженном входном напряжении может потребоваться снижение нагрузки. Следует учитывать кривую снижения нагрузки. |
| 6 |
Ток утечки измеряется от первичного входа к выходу постоянного тока. |
| 7 |
Для моделей с рабочей высотой выше 2000 м требуется снижение температуры на 3,5 °C на каждые 1000 м; для моделей с рабочей температурой 5 °C…40 °C снижение требуется выше 2000 м. |
| 8 |
Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. |
