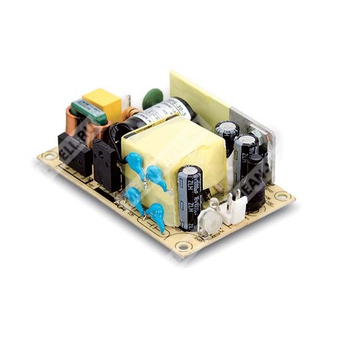

RPS-30-5 — медицинский AC/DC источник питания 30 Вт для аппаратуры с требованиями 2×MOPP и низким током утечки.
Назначение: компактный сетевой источник питания открытого исполнения для медицинских и иных ответственных систем, обеспечивающий стабилизированное выходное напряжение 5 В постоянного тока при мощности до 30 Вт.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| RPS | Серия компактных медицинских источников питания Mean Well |
| 30 | Номинальная мощность 30 Вт |
| 5 | Выходное напряжение 5 В |
Описание
RPS-30-5 представляет собой высоконадежный «зелёный» источник питания медицинского класса с печатной платой, выполненный в компактном корпусе с габаритным форм-фактором 3" × 2". Устройство рассчитано на работу от сети переменного тока 80…264 В и обеспечивает одно выходное напряжение 5 В в широком диапазоне нагрузок. Серия ориентирована на применение в системах, где важны высокая плотность мощности, низкое собственное потребление, малый ток утечки и соответствие медицинским требованиям по изоляции и электромагнитной совместимости.
Для данной модификации характерны КПД до 82%, потребление на холостом ходу менее 0,1 Вт и возможность применения в системах класса II без защитного заземления при соответствующем проектировании. Ток утечки не превышает 80 мкА, что важно для BF-класса медицинского оборудования. Источник питания имеет встроенные защиты от короткого замыкания, перегрузки и перенапряжения.
Особенности
- Компактный форм-фактор 3" × 2".
- Медицинская сертификация, соответствие требованиям 2×MOPP.
- Пригодность для применения BF-класса при корректной системной интеграции.
- Охлаждение естественной конвекцией.
- ЭМС-класс B для конфигурации класса II.
- Потребление на холостом ходу менее 0,1 Вт.
- Очень малый ток утечки.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Срок службы более 105 тыс. часов.
- Работа на высоте до 4000 м.
Области применения
- Оральные ирригаторы.
- Гемодиализные аппараты.
- Медицинские компьютерные мониторы.
- Аппараты для лечения апноэ сна.
Параметры выхода
| Параметр | Значение |
|---|
| Выходное напряжение | 5 В |
| Номинальный ток | 6 А |
| Диапазон тока | 0…6 А |
| Номинальная мощность | 30 Вт |
| Пиковая нагрузка 10 с | 33 Вт |
| Пульсации и шум | 80 мВ п-п |
| Диапазон подстройки выходного напряжения | 4,7…5,5 В |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±1,0% |
Параметры входа
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 80…264 В переменного тока |
| Диапазон входной частоты | 47…63 Гц |
| КПД типовое | 82% |
| Входной ток типовой | 0,5 А при 230 В AC; 1 А при 115 В AC |
| Пусковой ток типовой | 60 А при 230 В AC; 30 А при 115 В AC |
| Ток утечки максимальный | Менее 80 мкА при 264 В AC |
| Испытательное напряжение | I/P-O/P: 4 кВ AC |
Параметры окружающей среды
| Параметр | Значение |
|---|
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Рабочая высота | 4000 м |
Параметры защиты
| Защита | Параметр |
|---|
| Перегрузка | 115…150% от номинальной выходной мощности |
| Тип реакции на перегрузку | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,7…6,8 В |
| Тип реакции на перенапряжение | Выключение выходного напряжения с повторным включением для восстановления |
Параметры безопасности и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2×MOPP |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по ЭМС | BS EN/EN55011 (CISPR11), BS EN/EN61000-3-2, BS EN/EN61000-3-3 |
| Помехоустойчивость по ЭМС | BS EN/EN55035, BS EN/EN60601-1-2 |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к ВЧ полю | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Устойчивость к EFT | Уровень 3, 2 кВ |
| Устойчивость к импульсным перенапряжениям | Уровень 4, 2 кВ линия-линия |
| Устойчивость к магнитному полю | Уровень 4, 30 А/м |
| Устойчивость к кондуктивным помехам | Уровень 3, 10 В |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
МТBF
| Методика | Значение |
|---|
| Telcordia SR-332 (Bellcore) | 3550,0 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) | 628,7 тыс. ч минимум |
Габаритные размеры и масса
| Параметр | Значение |
|---|
| Размеры | 76,2 × 50,8 × 24 мм |
| Размеры в дюймах | 3" × 2" × 0,945" |
| Масса | 0,09 кг |
Упаковка
| Параметр | Значение |
|---|
| Количество в упаковке | 120 шт. |
| Масса упаковки | 11,8 кг |
| Объём упаковки | 0,94 куб. фута |
Подключение
| Разъём | Назначение | Сопряжение |
|---|
| CN1 | Вход переменного тока | JST B3P-VH или эквивалент |
| CN2 | Выход постоянного тока | JST B2P-VH или эквивалент |
| Контакт CN1 | Назначение |
|---|
| 1 | AC/N |
| 2 | Нет вывода |
| 3 | AC/L |
| Контакт CN2 | Назначение |
|---|
| 1 | -V |
| 2 | +V |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Максимальный коэффициент заполнения для 33% duty cycle — в пределах каждого интервала 30 секунд; средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" и параллельно включенных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную и нагрузочную стабилизацию.
- При низком входном напряжении может потребоваться снижение нагрузки; следует использовать кривую дерейтинга.
- Ток утечки измеряется от первичной цепи входа к выходу постоянного тока.
- Для моделей, работающих на высоте более 2000 м, требуется снижение температуры окружающей среды на 3,5 °C на каждые 1000 м. Для моделей, работающих на высоте более 5000 м, требуется снижение температуры окружающей среды на 5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент для установки в конечное изделие; конечное изделие должно быть повторно проверено на соответствие директивам по ЭМС.
