RPS-30-7.5 - медицинский AC/DC источник питания 30 Вт для систем с повышенными требованиями к изоляции и утечкам.
Расшифровка партномера
| Обозначение | Расшифровка |
| RPS | Серия источников питания |
| 30 | Номинальная мощность 30 Вт |
| 7.5 | Выходное напряжение 7,5 В |
Общее описание

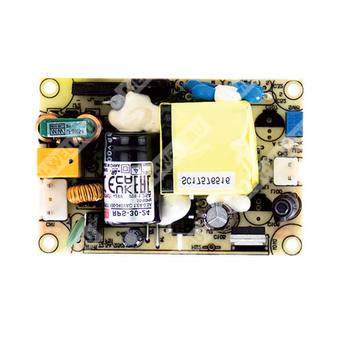

RPS-30-7.5 представляет собой высоконадежный медицинский импульсный источник питания в исполнении на печатной плате, рассчитанный на мощность 30 Вт и предназначенный для встраивания в конечное оборудование. Изделие выполнено в компактном формате с габаритами 3" × 2" и обеспечивает работу от универсальной сети 80…264 В переменного тока. Для данной модификации предусмотрено выходное напряжение 7,5 В при номинальном токе 4 А.
Источник относится к медицинскому классу и соответствует требованиям по двойной защите от поражения электрическим током 2 x MOPP. Допускается применение в системах класса II без защитного заземления. Устройство характеризуется высоким КПД, низким потреблением в холостом режиме и очень малым током утечки, что важно для BF-ориентированных систем с контактом с пациентом.
Особенности
- Компактное исполнение 3" × 2".
- Медицинская сертификация по 2 x MOPP.
- Пригодность для применения типа BF при корректном системном проектировании.
- Охлаждение за счет свободной конвекции воздуха.
- Класс ЭМС B для конфигурации класса II.
- Потребление без нагрузки менее 0,1 Вт.
- Экстремально малый ток утечки.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Срок наработки на отказ более 105 тыс. часов.
- Работа на высоте до 4000 м.
- Широкий диапазон входного напряжения 80…264 В переменного тока.
- Высокий КПД для данной модификации.
Области применения
- Оральные ирригаторы.
- Гемодиализные аппараты.
- Медицинские компьютерные мониторы.
- Устройства для терапии апноэ сна.
Описание
RPS-30-7.5 — это 30-ваттный высоконадежный «зеленый» медицинский источник питания на печатной плате с высокой удельной мощностью в габарите 3" × 2". Он принимает входное напряжение 80…264 В AC и обеспечивает стабилизированное выходное напряжение 7,5 В. По данным спецификации, КПД для этой модификации составляет 84%.
Конструкция рассчитана на использование в системах класса II без защитного проводника. Ток утечки не превышает 80 мкА, что соответствует требованиям, важным для медицинской техники. Источник соответствует международным медицинским стандартам и ЭМС-требованиям, включая EN55011, и предназначен для оборудования с контактом с пациентом типа BF при надлежащем системном рассмотрении.
Параметры по выходу
| Параметр | Значение |
| Партномер | RPS-30-7.5 |
| Выходное напряжение постоянного тока | 7,5 В |
| Номинальный ток | 4 А |
| Диапазон тока | 0…4,4 А |
| Номинальная мощность | 30 Вт |
| Пиковая нагрузка 10 с | 33 Вт |
| Пульсации и шум | 80 мВ p-p |
| Диапазон подстройки выходного напряжения | 7,12…8,3 В |
| Допуск по выходному напряжению | ±2,0 % |
| Линейная стабилизация | ±0,5 % |
| Нагрузка по стабилизации | ±1,0 % |
Параметры по входу
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В AC |
| Диапазон частоты | 47…63 Гц |
| КПД | 84 % |
| Входной ток | 1 А / 115 В AC; 0,5 А / 230 В AC |
| Пусковой ток | Холодный старт: 30 А / 115 В AC; 60 А / 230 В AC |
| Напряжение выдержки изоляции | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Ток утечки | Менее 80 мкА / 264 В AC |
Параметры по защите
| Параметр | Значение |
| Перегрузка | 115…150 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 7,12…8,3 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Параметры по эксплуатации и среде
| Параметр | Значение |
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10…95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 %/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Рабочая высота | 4000 м |
| Средняя наработка на отказ | 3550,0 тыс. ч минимум по Telcordia SR-332; 628,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Тепловой режим | Охлаждение свободной конвекцией воздуха |
Электромагнитная совместимость и помехоустойчивость
| Параметр | Норматив / уровень |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Проводимые помехи | BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ЭСР | BS EN/EN61000-4-2, уровень 4: 15 кВ воздух; 8 кВ контакт |
| Помехоустойчивость к ВЧ полю | BS EN/EN61000-4-3, уровень 3: 10 В/м (80 МГц…2,7 ГГц); таблица 9: 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 4: 2 кВ линия-линия |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 3: 2 кВ |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6, уровень 3: 10 В |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4: 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: 100 % провал на 1 период; 30 % провал на 25 периодов; 100 % прерывание на 250 периодов |
Безопасность
| Параметр | Значение |
| Медицинские стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2 |
| Дополнительные сертификаты | CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 approved |
| Класс изоляции | Первичная-вторичная: 2 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC |
Механические параметры
| Параметр | Значение |
| Габариты | 76,2 × 50,8 × 24 мм |
| Эквивалент в дюймах | 3" × 2" × 0,945" |
| Масса | 0,09 кг |
| Упаковка | 120 шт. / 11,8 кг / 0,94 куб. фута |
Примечания
- Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- 33 % режим скважности допустим максимум в течение каждого интервала 30 секунд. Средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- Может потребоваться снижение нагрузки при пониженном входном напряжении. Для подробностей следует использовать кривую дерейтирования.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Температура окружающей среды должна быть снижена на 3,5 °C на каждые 1000 м при установке модулей на высоте выше 2000 м; для моделей с рабочей высотой выше 2000 м сохраняется ограничение 5 °C/1000 м.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
