RPS-300-12 - импульсный медицинский источник питания 12 В мощностью до 300 Вт для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | RPS | Серия источников питания |
| 2 | 300 | Номинальная мощность серии: 300 Вт |
| 3 | 12 | Номинальное выходное напряжение: 12 В |
Назначение и особенности

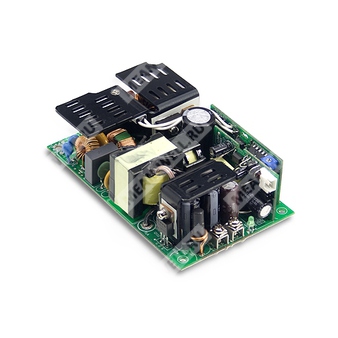

RPS-300-12 представляет собой высоконадежный зелёный медицинский источник питания открытого исполнения (PCB type) для встроенного применения в составе конечного оборудования. Модель обеспечивает выходное напряжение 12 В, рассчитана на работу от сети переменного тока широкого диапазона и ориентирована на применение в медицинских системах и аппаратуре с повышенными требованиями к электробезопасности, помехоустойчивости и утечке тока.
Серия поддерживает работу с конвекционным охлаждением либо с дополнительным обдувом 20,5 CFM. Для данной модели предусмотрены функции: защитный пуск по входу PS-ON, сигнал Power Good / Power Fail, выход 5 В дежурного питания, питание вентилятора 12 В, дистанционная обратная связь по выходному напряжению, а также защиты от перегрузки, перенапряжения и перегрева.
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока, 127–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | >0,93 при 230 В переменного тока; >0,98 при 115 В переменного тока, при полной нагрузке |
| Типичный КПД | 90% |
| Потребляемый ток от сети, тип. | 3,5 А при 115 В переменного тока; 1,8 А при 230 В переменного тока |
| Пусковой ток, тип. | 35 А при 115 В переменного тока; 70 А при 230 В переменного тока, холодный старт |
| Ток утечки | Для PCB type: ток утечки на землю менее 150 мкА при 264 В переменного тока; ток прикосновения менее 70 мкА при 264 В переменного тока |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 25 А при обдуве 20,5 CFM |
| Диапазон тока | 0–16,67 А при конвекционном охлаждении; 0–25 А при обдуве 20,5 CFM |
| Номинальная мощность | 200 Вт при конвекционном охлаждении; 300 Вт при обдуве 20,5 CFM |
| Диапазон подстройки выходного напряжения | 11,4–12,6 В |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±1,0% |
| Пульсации и шум | 120 мВ п-п |
| Время установки, время нарастания | 2500 мс, 30 мс при 230 В переменного тока; 3000 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 13 мс при 230 В / 115 В переменного тока, при полной нагрузке |
| Сигнал Power Good / Power Fail | Высокий уровень TTL через 10–500 мс после включения; низкий уровень не менее чем за 1 мс до снижения Vo ниже 90% номинального значения |
Защита
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности; тип защиты: hiccup, восстановление автоматически после устранения неисправности |
| Перенапряжение | 13,5–15 В; тип защиты: отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Тип защиты: отключение выходного напряжения (TSW1), автоматическое восстановление после снижения температуры |
Функциональные цепи
| Параметр | Значение |
| Дежурный источник 5 В | 5 В при 0,6 А без вентилятора; 1 А с вентилятором 20,5 CFM; допуск ±2%; пульсации 150 мВ п-п макс. |
| Питание вентилятора | 12 В при 0,5 А для привода вентилятора; допуск −15% / +10% при 20% номинальной нагрузки основного выхода |
| Управляющий вход PS-ON | Включение: высокий уровень или >2–5 В; выключение: низкий уровень или <0–0,5 В |
| Дистанционная обратная связь | Предусмотрена через выводы +S и -S |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, по 10 минут на цикл, 60 минут по осям X, Y, Z |
| Рабочая высота | До 4000 м |
Электробезопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 4 кВ переменного тока; вход–земля: 2 кВ переменного тока; выход–земля: 1,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Уровень изоляции | Первичная–вторичная: 2xMOPP; первичная–земля: 1xMOPP; вторичная–земля: 1xMOPP |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 60335-1:2010+A1+A2, Dekra BS EN/EN 60335-1:2012+A11+A13+A1+A14+A2+A15, EAC TP TC 004 approved |
| Помехоэмиссия | BS EN/EN55011 (CISPR11): проводимая эмиссия — класс B; излучаемая эмиссия — класс B; гармонические составляющие тока — класс A; пульсация напряжения — не нормирована |
| Помехоустойчивость | ESD: уровень 4, 15 кВ воздух, 8 кВ контакт; RF field susceptibility: уровень 3, 10 В/м (80 МГц–2,7 ГГц), таблица 9, 9–28 В/м (385 МГц–5,78 ГГц); EFT bursts: уровень 3, 2 кВ; Surge susceptibility: уровень 4, 4 кВ линия–FG, 2 кВ линия–линия; Conducted susceptibility: уровень 3, 10 В; Magnetic field immunity: уровень 4, 30 А/м; Voltage dip, interruption: 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
MTBF
| Исполнение | Значение |
| PCB type | 2853,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 160,0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Enclosed type | 1487,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 163,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и исполнение
| Исполнение | Габариты |
| PCB type | 127 × 76,2 × 35 мм |
| Enclosed type | 130 × 86 × 43 мм |
Упаковка
| Исполнение | Масса и количество |
| PCB type | 0,37 кг; 36 шт. / 14,3 кг / 0,96 куб. фута |
| Enclosed type | 0,563 кг; 24 шт. / 14,5 кг / 0,77 куб. фута |
Подключение и разъёмы
| Цепь / разъём | Назначение |
| CN1 | Вход переменного тока: FG, AC/L, AC/N; тип: JST B5P-VH или эквивалент |
| CN2, CN3 | Выход постоянного тока: -V и +V; согласующие контакты и клеммы согласно конструкции |
| CN100 | Функциональный разъём: -S, +S, DC COM, PG; тип: HRS DF11-4DP-2DS или эквивалент |
| CN951 | Функциональный разъём: 5VSB, DC COM, PS-ON; тип: HRS DF11-4DP-2DS или эквивалент |
| CN952 | Разъём вентилятора: DC COM, +12V; тип: JST S2B-XH или эквивалент |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Для корректной работы при пониженном входном напряжении требуется проверка кривой дерейтингa.
- Ток потребления измеряется от первичного входа к выходу постоянного тока.
- Температура окружающей среды для моделей с вентилятором — 3,5 °C/1000 м, для моделей без вентилятора — 5 °C/1000 м при высоте эксплуатации выше 2000 м.
- Источник питания рассматривается как компонент, который должен быть установлен в конечное изделие; все испытания EMC для класса I выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм.
- Монтажная конфигурация конечного изделия должна быть подтверждена на соответствие требованиям EMC перед выпуском в эксплуатацию.
- HS1 и HS2 не должны быть закорочены.
- Вентиляторный источник питания предназначен только для дополнительного внешнего вентилятора, обеспечивающего охлаждение источника питания; использовать его для питания других устройств не следует.
- Модель PCB type при конфигурации в системе класса I обеспечивает класс B по проводимым и излучаемым помехам.
- Модель enclosed type не предназначена для конфигурации в системе класса II без FG; рекомендуется применение в системе класса I с FG.
