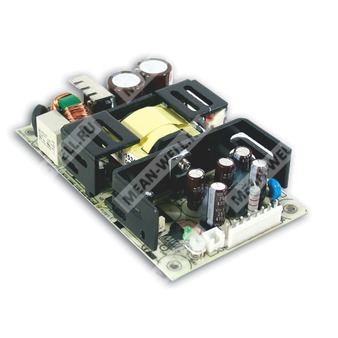

RPS-300-15
RPS-300-15 — 300-ваттный медицинский источник питания с выходом 15 В для промышленной и медицинской аппаратуры.
RPS-300-15 — это высоконадежный импульсный источник питания серии RPS-300, предназначенный для применения в медицинском и промышленном оборудовании, где требуются стабильное выходное напряжение 15 В, высокая энергоэффективность, низкие пульсации и соответствие требованиям по электробезопасности и ЭМС.
Расшифровка партномера
| Партномер | Расшифровка |
| RPS | Серия надежных зеленых медицинских источников питания |
| 300 | Номинальная мощность 300 Вт |
| 15 | Номинальное выходное напряжение 15 В |
| Отсутствие суффикса | Исполнение с печатной платой |
Особенности
- Компактное исполнение 5" × 3".
- Медицинское одобрение по требованиям 2 × MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригоден для применения в BF-ориентированных системах при соответствующем рассмотрении конфигурации.
- Выходная мощность 200 Вт при естественной конвекции и 300 Вт при принудительном обдуве 20,5 CFM.
- Потребление на холостом ходу менее 0,5 Вт при управлении через PS-ON.
- Сверхнизкий ток утечки.
- Выход 5 В дежурного питания, питание вентилятора 12 В, сигналы Power Good, Power Fail и дистанционное измерение.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Типичный срок службы более 40 000 часов.
Применение
- Оральные ирригаторы.
- Гемодиализные аппараты.
- Медицинские компьютерные мониторы.
- Аппараты для лечения апноэ сна.
- Насосное оборудование.
- Электрические кровати.
Описание
RPS-300-15 представляет собой 300-ваттный высоконадежный медицинский источник питания печатного исполнения с высокой удельной мощностью в габаритах 5" × 3". Устройство работает от сети 90 ~ 264 В переменного тока и обеспечивает выход 15 В, рассчитанный на применение в медицинской аппаратуре и иных системах, где критичны стабильность параметров, электробезопасность и низкий уровень помех.
Источник питания отличается высокой эффективностью, достигающей 90%, крайне низким потреблением на холостом ходу и малым током утечки. Конструкция предусматривает выход 5 В дежурного питания, отдельный выход 12 В для вентилятора, цепи контроля Power Good и Power Fail, а также дистанционное измерение напряжения на нагрузке. Для повышения надежности предусмотрены защиты от перегрузки, перенапряжения и перегрева.
Таблица параметров
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 15 В |
| Номинальный ток при обдуве 20,5 CFM | 20 А |
| Диапазон тока при естественной конвекции | 0 ~ 13,33 А |
| Диапазон тока при обдуве 20,5 CFM | 0 ~ 20 А |
| Номинальная мощность при естественной конвекции | 200 Вт |
| Номинальная мощность при обдуве 20,5 CFM | 300 Вт |
| Пульсации и шум | 120 мВ пик-пик |
| Допуск выходного напряжения | ±3,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±1,0% |
| Диапазон подстройки выходного напряжения | 14,25 ~ 15,75 В |
| Время установки, время нарастания | 3000 мс, 30 мс при 115 В AC; 2500 мс, 30 мс при 230 В AC, при полной нагрузке |
| Время удержания | 13 мс при 230 В AC / 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,98 при 115 В AC; PF > 0,93 при 230 В AC, при полной нагрузке |
| КПД | 90% |
| Пусковой ток | 35 А при 115 В AC; 70 А при 230 В AC, холодный запуск |
| Потребляемый ток сети | 3,5 А при 115 В AC; 1,8 А при 230 В AC |
| Ток утечки | Для печатного исполнения: менее 150 мкА при 264 В AC; ток прикосновения менее 70 мкА при 264 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 16,2 ~ 18,5 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим включением для восстановления |
| Перегрев | Тип защиты TSW1 |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Перегрев | Тип защиты TSW2 |
| Тип защиты от перегрева | Отключение выходного напряжения с последующим включением для восстановления |
Функции
| Параметр | Значение |
| Сигнал Power Good / Power Fail | TTL-сигнал переходит в высокий уровень с задержкой 10 ~ 500 мс после запуска; переходит в низкий уровень как минимум за 1 мс до снижения Vo ниже 90% номинала |
| Дежурный выход 5 В | 5 В / 0,6 А без вентилятора; 1 А с вентилятором 20,5 CFM; допуск ±2%; пульсации 150 мВ пик-пик макс. |
| Питание вентилятора | 12 В / 0,5 А |
| Допуск на основном выходе при 20% номинальной нагрузки | -15% ~ +10% |
| Вход PS-ON | Включение: PS-ON = высокий уровень или > 2 ~ 5 В; выключение: PS-ON = низкий уровень или < 0 ~ 0,5 В |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C; 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 4000 м |
Электробезопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 4 кВ AC; вход–земля: 2 кВ AC; выход–земля: 1,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–земля, выход–земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная цепь – вторичная: 2 × MOPP; первичная – земля: 1 × MOPP; вторичная – земля: 1 × MOPP |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 60335-1:2010+A1+A2, Dekra BS EN/EN 60335-1:2012+A11+A13A+A1+A14+A2+A15, EAC TP TC 004 approved |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Проводимые помехи | BS EN/EN55011 (CISPR11), класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Электростатический разряд | Уровень 4, 15 кВ воздушный; уровень 4, 8 кВ контактный |
| РЧ-поле | Уровень 3, 10 В/м (80 МГц ~ 2,7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5,78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 4, 4 кВ линия–земля; 2 кВ линия–линия |
| Проводимая устойчивость | Уровень 3, 10 В |
| Устойчивость к магнитному полю | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период; 30% провал 25 периодов; 100% прерывание 250 периодов |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 2853,1 тыс. ч минимум, Telcordia SR-332 (Bellcore); 160,0 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | Печатное исполнение: 127 × 76,2 × 35 мм |
| Масса | Печатное исполнение: 0,37 кг |
| Упаковка | Печатное исполнение: 36 шт. / 14,3 кг / 0,96 куб. фута |
Примечания
1. Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ, подключенным параллельно.
3. Допуск включает допуск на установку, регулирование по линии и регулирование по нагрузке.
4. Для снижения выходного напряжения ниже допустимого диапазона необходимо учитывать дерейтинг.
