RPS-300-24-C

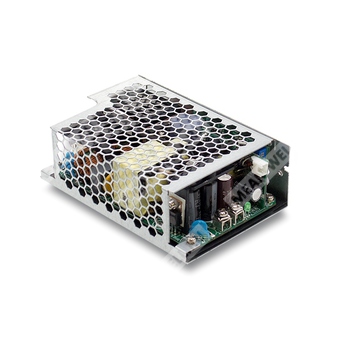

RPS-300-24-C - медицинский импульсный источник питания 300 Вт с выходом 24 В, в закрытом исполнении.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| RPS | RPS | Серия источников питания Reliable Green Medical Power Supply |
| 300 | 300 | Номинальная мощность 300 Вт |
| 24 | 24 | Выходное напряжение 24 В |
| C | C | Закрытое исполнение |
Краткое назначение
Источник питания для медицинского и промышленного оборудования с одним основным выходом 24 В, высокой эффективностью, малыми токами утечки и поддержкой дистанционного управления.
Особенности
- Компактный импульсный источник питания серии RPS-300.
- Номинальная выходная мощность до 300 Вт при принудительном обдуве 20,5 CFM.
- Медицинское исполнение с изоляцией уровня 2xMOPP между первичной и вторичной цепями.
- Низкий ток утечки, пригодный для оборудования класса BF при соответствующей системной интеграции.
- Высокий коэффициент мощности.
- Защиты от перегрузки, перенапряжения и перегрева.
- Наличие сигнала Power Good / Power Fail.
- Наличие входа PS-ON для дистанционного включения.
- Вспомогательный выход 5 В standby.
- Выход питания вентилятора 12 В.
- Закрытое исполнение с обозначением RPS-300-C.
Области применения
- Оральный ирригатор.
- Аппарат гемодиализа.
- Медицинские мониторы.
- Аппараты для терапии апноэ сна.
- Помповые системы.
- Электрические кровати.
Описание
RPS-300-24-C представляет собой медицинский источник питания серии RPS-300 мощностью 300 Вт с выходным напряжением 24 В. Устройство рассчитано на питание от универсальной сети переменного тока 90...264 В или от постоянного напряжения 127...370 В. Для основного выхода 24 В предусмотрены нормированные параметры стабилизации, пульсаций, регулировки и защиты. Источник относится к изделиям для медицинского применения, поддерживает малый ток утечки и соответствует требованиям по изоляции и электромагнитной совместимости, указанным в документе.
Для модели 24 В в таблице спецификаций заявлен диапазон регулировки основного выхода 22,8...25,2 В, напряжение уставки защиты от перенапряжения 26...30 В, а также номинальный выходной ток 12,5 А при обдуве 20,5 CFM и 8,33 А при конвекционном охлаждении. Максимальная мощность для режима конвекции составляет 200 Вт, а при принудительном охлаждении достигает 300 Вт.
Параметры
Выход
| Параметр | Значение для RPS-300-24-C |
| Постоянное выходное напряжение | 24 В |
| Номинальная мощность | 200 Вт при конвекции; 300 Вт при 20,5 CFM |
| Номинальный ток | 8,33 А при конвекции; 12,5 А при 20,5 CFM |
| Диапазон тока | 0...8,33 А при конвекции; 0...12,5 А при 20,5 CFM |
| Пульсации и шум | 150 мВп-п, максимум |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Диапазон регулировки выходного напряжения | 22,8...25,2 В |
| Время установки и нарастания | 2500 мс, 30 мс / 230 В AC; 3000 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 13 мс / 230 В AC / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение для RPS-300-24-C |
| Диапазон входного напряжения | 90...264 В AC; 127...370 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | PF > 0,93 при 230 В AC; PF > 0,98 при 115 В AC при полной нагрузке |
| КПД, типовое значение | 92,5% |
| Входной ток, типовой | 3,5 А / 115 В AC; 1,8 А / 230 В AC |
| Пусковой ток, типовой | 35 А / 115 В AC; 70 А / 230 В AC, холодный старт |

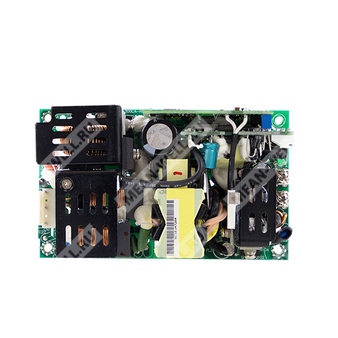

| Ток утечки | Печатная плата: ток утечки на землю <150 мкА / 264 В AC; ток прикосновения <70 мкА / 264 В AC |
| Ток утечки | Закрытое исполнение: ток утечки на землю <200 мкА / 264 В AC; ток прикосновения <70 мкА / 264 В AC |
Защита
| Параметр | Значение для RPS-300-24-C |
| Перегрузка | 105...135% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 26...30 В; отключение выходного напряжения с восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Перегрев | Тип защиты: (TSW1) отключение выходного напряжения, восстановление автоматически после снижения температуры |
| Перегрев | Тип защиты: (TSW2) отключение выходного напряжения, восстановление после повторного включения |
Функции
| Параметр | Значение для RPS-300-24-C |
| Сигнал Power Good / Power Fail | Сигнал TTL переходит в высокий уровень с задержкой от 10 до 500 мс после запуска питания; переходит в низкий уровень не менее чем за 1 мс до падения Vo ниже 90% номинала |
| Вход PS-ON | Включение: PS-ON = «Hi» или > 2...5 В; выключение: PS-ON = «Low» или < 0...0,5 В |
| Выход 5 В standby | 5 В / 0,6 А без вентилятора; 1 А с вентилятором 20,5 CFM; допуск 2%; пульсации 150 мВп-п, максимум |
| Питание вентилятора | 12 В / 0,5 А для питания вентилятора; допуск -15%...+10% при основном выходе 20% от номинала |
Эксплуатация и окружающая среда
| Параметр | Значение для RPS-300-24-C |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 4000 м |
Безопасность и электромагнитная совместимость
| Параметр | Значение для RPS-300-24-C |
| Испытательное напряжение | Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная-Вторичная: 2xMOPP; первичная-земля: 1xMOPP; вторичная-земля: 1xMOPP |
| Эмиссия по ЭМС | Проводимые помехи: класс B; излучаемые помехи: класс B; гармонические составляющие: класс A; фликер напряжения: без нормирования |
| Помехоустойчивость по ЭМС | ESD: уровень 4, 15 кВ воздух, 8 кВ контакт; RF field susceptibility: уровень 3, 10 В/м (80 МГц...2,7 ГГц); EFT bursts: уровень 3, 2 кВ; Surge susceptibility: уровень 4, 4 кВ line-FG, 2 кВ line-line; Conducted susceptibility: уровень 3, 10 В; Magnetic field immunity: уровень 4, 30 А/м; Voltage dip, interruption: 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; IEC 60335-1:2010+A1+A2; Dekra BS EN/EN 60335-1:2012+A11+A13A+A1+A14+A2+A15; EAC TP TC 004 approved |
Надёжность, размеры и упаковка
| Параметр | Значение для RPS-300-24-C |
| MTBF | 2853,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 160,0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | Закрытое исполнение: 130 × 86 × 43 мм |
| Масса | Закрытое исполнение: 0,563 кг |
| Упаковка | 24 шт. / 14,5 кг / 0,77 CUFT |
Примечания
- Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого экранированного провода, завершённого конденсатором 0,1 мкФ и 47 мкФ, подключёнными параллельно.
- Допуск включает допуск установки, регулировку по линии и регулировку по нагрузке.
- При низком входном напряжении может потребоваться уменьшение нагрузки; следует использовать кривую дерейтирования.
- Ток потребления измерялся по первичному входу на входе DC.
- Диапазон окружающей температуры для моделей с вентилятором: 3,5 °C / 1000 м по высоте свыше 2000 м; для моделей с вентилятором 5 °C / 1000 м по высоте свыше 2000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Испытания EMC для класса I с FG выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам EMC.
