RPS-300-27 - медицинский источник питания 300 Вт с выходом 27 В, функциями контроля, защиты и удалённым управлением.
RPS-300-27 — компактный сетевой источник питания серии RPS-300 для применения в медицинской и промышленной аппаратуре. Изделие обеспечивает стабилизированное выходное напряжение 27 В, рассчитано на мощность до 300 Вт в режиме принудительного обдува 20,5 CFM и предназначено для систем, где требуются повышенная энергоэффективность, малый ток утечки, сигналы Power Good/Power Fail, дистанционное включение и расширенный набор защит.
Расшифровка партномера
| Обозначение |
Расшифровка |
| RPS |
Серия надежных «зелёных» медицинских источников питания |
| 300 |
Номинальная мощность серии: 300 Вт |
| 27 |
Номинальное выходное напряжение: 27 В |
Особенности
- Компактное исполнение форм-фактора 5" × 3".
- Соответствие требованиям медицинского применения с изоляцией 2 x MOPP.
- Высокий КПД до 93%.
- Малое потребление мощности без нагрузки: менее 0,5 Вт при управлении PS-ON.
- Очень низкий ток утечки.
- Наличие выходов 5 В дежурного питания, 12 В питания вентилятора, сигналов Power Good и Power Fail, а также дистанционного входа PS-ON.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.

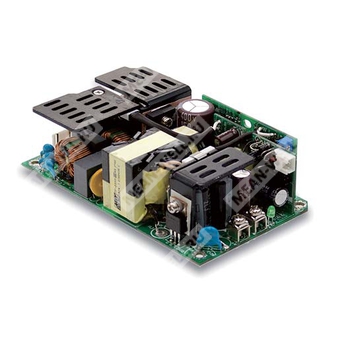

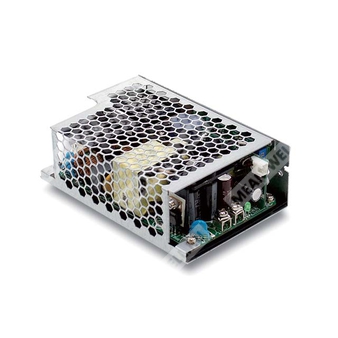

- Возможность работы в исполнении с открытой платой и в закрытом корпусе.
- Поддержка удалённой обратной связи по напряжению.
Применение
- Оральный ирригатор.
- Аппарат для гемодиализа.
- Медицинские мониторы компьютеров.
- Аппараты для лечения апноэ сна.
- Насосное оборудование.
- Электрическая кровать.
Параметры выхода
| Параметр |
Значение для RPS-300-27 |
| Выходное напряжение постоянного тока |
27 В |
| Номинальный ток при 20,5 CFM |
11,12 А |
| Диапазон тока при естественной конвекции |
0 ~ 7,4 А |
| Диапазон тока при обдуве 20,5 CFM |
0 ~ 11,12 А |
| Номинальная мощность при естественной конвекции |
200 Вт |
| Номинальная мощность при обдуве 20,5 CFM |
300 Вт |
| Пульсации и шум |
200 мВ п-п |
| Допуск по выходному напряжению |
±2,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Диапазон регулировки основного выхода |
25,65 ~ 28,35 В |
| Пусковое и установившееся время |
2500 мс, 30 мс / 230 В AC; 3000 мс, 30 мс / 115 В AC, при полной нагрузке |
| Время удержания |
13 мс / 230 В AC / 115 В AC, при полной нагрузке |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты сети |
47 ~ 63 Гц |
| Коэффициент мощности |
PF > 0,93 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| Типичный КПД |
93% |
| Типичный входной ток |
1,8 А / 230 В AC |
| Пусковой ток |
70 А / 230 В AC, холодный запуск |
| Ток утечки |
Для исполнения на печатной плате: earth leakage current менее 150 мкА / 264 В AC; touch current менее 70 мкА / 264 В AC |
| Ток утечки |
Для закрытого исполнения: earth leakage current менее 200 мкА / 264 В AC; touch current менее 70 мкА / 264 В AC |
Параметры защиты
| Параметр |
Значение |
| Перегрузка |
105 ~ 135% от номинальной выходной мощности; режим Hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение |
29,5 ~ 33,5 В; отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев |
Защита TSW1: отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Перегрев |
Защита TSW2: отключение выходного напряжения, восстановление после повторного включения питания |
Функциональные сигналы и вспомогательные цепи
| Параметр |
Значение |
| Дежурное питание 5 В |
5 В / 0,6 А без вентилятора, 1 А с вентилятором 20,5 CFM; допуск ±2%; пульсации 150 мВ п-п (макс.) |
| Питание вентилятора |
12 В / 0,5 А для привода вентилятора; допуск -15% ~ +10% при основной нагрузке 20% (20,5 CFM) |
| Управляющий вход PS-ON |
Включение: PS-ON = «Hi» или > 2 ~ 5 В; выключение: PS-ON = «Low» или < 0 ~ 0,5 В |
| Сигнал Power Good / Power Fail |
TTL-сигнал переходит в высокий уровень через 10 ~ 500 мс после подачи питания; в низкий уровень не менее чем за 1 мс до падения Vo ниже 90% номинала |
| Дистанционная обратная связь |
Предусмотрена |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-30 ~ +70 °C, с учётом кривой дерейтирования |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,03% / °C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота |
4000 м |
Безопасность и ЭМС
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции |
Первичная цепь – вторичная: 2 x MOPP; первичная – земля: 1 x MOPP; вторичная – земля: 1 x MOPP |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11), класс B |
| Проводимые помехи |
BS EN/EN55011 (CISPR11), класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, класс A |
| Мерцание напряжения |
BS EN/EN61000-3-3 |
| Электростатический разряд |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле |
Уровень 3, 10 В/м (80 МГц ~ 2,7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5,78 ГГц) |
| Быстрые переходные процессы |
Уровень 3, 2 кВ |
| Импульсные перенапряжения |
Уровень 4, 4 кВ/линия-земля; 2 кВ/линия-линия |
| Кондуктивная помехоустойчивость |
Уровень 3, 10 В |
| Магнитное поле |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надёжность, размеры и упаковка
| Параметр |
Значение |
| MTBF, исполнение на печатной плате |
2853,1 тыс. ч минимум; Telcordia SR-332 (Bellcore); 160,0 тыс. ч минимум; MIL-HDBK-217F (25 °C) |
| MTBF, закрытое исполнение |
1487,9 тыс. ч минимум; Telcordia SR-332 (Bellcore); 163,8 тыс. ч минимум; MIL-HDBK-217F (25 °C) |
| Габариты, исполнение на печатной плате |
127 × 76,2 × 35 мм |
| Габариты, закрытое исполнение |
130 × 86 × 43 мм |
| Масса, исполнение на печатной плате |
0,37 кг |
| Масса, закрытое исполнение |
0,563 кг |
| Упаковка, исполнение на печатной плате |
36 шт.; 14,3 кг; 0,96 CUFT |
| Упаковка, закрытое исполнение |
24 шт.; 14,5 кг; 0,77 CUFT |
Сведения по исполнению 27 В
Для варианта RPS-300-27 в таблицах спецификации зафиксированы именно следующие параметры: номинальное выходное напряжение 27 В, диапазон регулировки 25,65 ~ 28,35 В, номинальный ток 11,12 А при 20,5 CFM, 300 Вт при принудительном обдуве и 200 Вт при естественной конвекции, а также уровень пульсаций и шума 200 мВ п-п. Это позволяет применять изделие как основной источник питания для систем 27 В с требованиями к медицинской совместимости и низкому току утечки.
Примечания
- Все параметры, не отмеченные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого двухпроводного кабеля, оконцованного параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск на установку, линейную стабилизацию и стабилизацию по нагрузке.
- При работе в режиме низкого входного напряжения требуется проверить кривую дерейтирования.
- Ток сети измерялся от первичного входа до выходов постоянного тока.
- Температурный режим для моделей с вентилятором и без вентилятора отличается по допустимой рабочей высоте более 2000 м.
- Источник питания рассматривается как компонент для установки в конечное оборудование.
