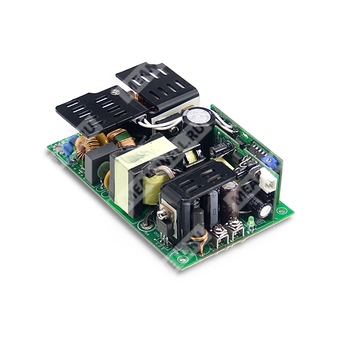

RPS-300-48 - 300-ваттный источник питания для медицинской и промышленной аппаратуры с выходом 48 В.
Расшифровка партномера
| Позиция в партномере |
Расшифровка |
| RPS |
Серия источников питания RPS |
| 300 |
Номинальная мощность 300 Вт |
| 48 |
Номинальное выходное напряжение 48 В |
Краткое описание
RPS-300-48 — компактный сетевой источник питания открытого или закрытого исполнения для ответственных применений, обеспечивающий стабилизированное выходное напряжение 48 В и мощность до 300 Вт при принудительном или конвективном охлаждении в зависимости от исполнения.
Особенности
- Компактное исполнение 5" × 3".
- Соответствие требованиям медицинского применения с уровнем изоляции 2 x MOPP.
- Подходит для BF-приложений при корректном учёте системы.
- Низкое потребление на холостом ходу: менее 0,5 Вт при управлении PS-ON.
- Экстремально низкий ток утечки.
- Наличие выходов 5 В резервного питания, 12 В для вентилятора, сигналов Power Good и Power Fail, а также дистанционного управления.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Типовой срок службы более 40 тыс. часов.
Области применения
- Медицинские приборы и системы.
- Орал-ирригаторы.
- Аппараты гемодиализа.
- Медицинские компьютерные мониторы.
- Аппараты для терапии апноэ сна.
- Насосное оборудование.
- Электрические кровати.
Описание
RPS-300-48 представляет собой высоконадежный источник питания медицинского класса мощностью 300 Вт, выполненный в компактном форм-факторе 5" × 3". Изделие рассчитано на питание от сети переменного тока 90...264 В и обеспечивает несколько вариантов выходного напряжения серии, включая вариант 48 В. Для версии 48 В характерен высокий КПД и работа в составе оборудования с требованиями по медицинской безопасности и электромагнитной совместимости.
Источник имеет низкое собственное энергопотребление в режиме ожидания, обеспечивает резервное питание 5 В, питание вентилятора 12 В, а также сигналы Power Good и Power Fail. Поддерживается дистанционное включение/выключение по входу PS-ON. За счёт применения схем коррекции коэффициента мощности, импульсного преобразования и систем контроля реализованы функции защиты по перегрузке, перенапряжению и температуре.
Таблица параметров по серии RPS-300-48
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
48 В |
| Номинальный ток |
6,25 А |
| Диапазон тока при конвективном охлаждении |
0...4,17 А |
| Диапазон тока при охлаждении 20,5 CFM |
0...6,25 А |
| Номинальная мощность при конвекции |
200,2 Вт |
| Номинальная мощность при 20,5 CFM |
300 Вт |
| Диапазон подстройки выходного напряжения |
45,6...50,4 В |
| Допуск по выходному напряжению |
±2,0% |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Пульсации и шум, максимум |
250 мВ п-п |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90...264 В переменного тока / 127...370 В постоянного тока |
| Диапазон частоты сети |
47...63 Гц |
| Коэффициент мощности, тип. |
PF > 0,93 при 230 В; PF > 0,98 при 115 В, при полной нагрузке |
| КПД, тип. |
93% |
| Пусковой ток, тип. |
35 А при 115 В; 70 А при 230 В, холодный старт |
| Входной ток, тип. |
3,5 А при 115 В; 1,8 А при 230 В |
| Ток утечки |
Для PCB-исполнения: ток утечки на землю менее 150 мкА при 264 В AC, ток прикосновения менее 70 мкА при 264 В AC |
Защита
| Параметр |
Значение |
| Перегрузка |
105...135% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение |
52...59,5 В; отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр |
Значение |
| Сигнал Power Good / Power Fail |
TTL-сигнал переходит в высокий уровень с задержкой 10...500 мс после включения; переходит в низкий уровень минимум за 1 мс до снижения Vo ниже 90% от номинального значения |
| Резервное питание 5 В |
5Vsb: 5 В / 0,6 А без вентилятора; 5 В / 1 А с вентилятором 20,5 CFM; допуск 2%; пульсации 150 мВ п-п максимум |
| Питание вентилятора |
12 В / 0,5 А; допуск -15%...+10% при основном выходе 20% от номинала и 20,5 CFM |
| Входной сигнал PS-ON |
Включение: лог. «Hi» или более 2...5 В; выключение: лог. «Low» или менее 0...0,5 В |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-30...+70 °C |
| Рабочая влажность |
20...90% RH, без конденсации |
| Температура и влажность хранения |
-40...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0...50 °C) |
| Вибрация |
10...500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота над уровнем моря |
4000 м |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции |
Первичная-Вторичная: 2 x MOPP; Первичная-Земля: 1 x MOPP; Вторичная-Земля: 1 x MOPP |
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; IEC 60335-1:2010+A1+A2; Dekra BS EN/EN 60335-1:2012+A11+A13A+A1+A14+A2+A15; EAC TP TC 004 approved |
| Помехоэмиссия |
BS EN/EN55011 (CISPR11), класс B; гармонические токи — класс A; фликер — согласно BS EN/EN61000-3-3 |
| Помехоустойчивость |
ESD: уровень 4, 15 кВ воздух / 8 кВ контакт; RF поле: уровень 3, 10 В/м; EFT: уровень 3, 2 кВ; Surge: уровень 4, 4 кВ линия-земля / 2 кВ линия-линия; кондуктивная помехоустойчивость: уровень 3, 10 В; магнитное поле: уровень 4, 30 А/м; провалы и прерывания: 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
Надёжность, габариты и упаковка
| Параметр |
Значение |
| MTBF, тип |
1487,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 163,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
130 × 86 × 43 мм |
| Масса |
0,563 кг |
| Упаковка |
24 шт. / 14,5 кг / 0,77 CUFT |
Подключение
| Разъём |
Назначение |
Подключение |
| CN1 |
Вход переменного тока |
AC/L, AC/N, FG |
| CN2, CN3 |
Выход постоянного тока |
-V, +V |
| CN100 |
Служебный разъём |
-S, +S, DC COM, PG |
| CN951 |
Управление |
5VSB, DC COM, PS-ON |
| CN952 |
Вентилятор |
DC COM, +12V |
Примечания
- Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, терминованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск на установку, стабилизацию по линии и по нагрузке.
- Для снижения входного напряжения может потребоваться уменьшение нагрузки; требуется обращение к кривой дерейтингa.
- Ток сети измерялся по первичному входу переменного тока на выход постоянного тока.
- При температурах окружающей среды 3,5 °C/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей с вентилятором при высоте свыше 2000 м (6500 ft) требуется учёт дерейтингa.
- Источник питания является компонентом, устанавливаемым в конечное изделие; EMC-испытания для класса I с FG должны выполняться в составе металлической пластины 360 мм × 360 мм × 1 мм, а конечное изделие должно быть повторно подтверждено на соответствие EMC.
