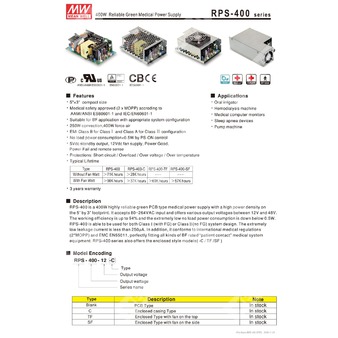

RPS-400-12-C - медицинский источник питания 12 В 400 Вт в закрытом корпусе с активным охлаждением и функциями управления.
RPS-400-12-C — импульсный AC/DC источник питания серии RPS-400, предназначенный для применения в медицинской аппаратуре и промышленной электронике. Модель обеспечивает выходное напряжение 12 В при мощности до 400 Вт, выполнена в закрытом корпусе типа -C, поддерживает питание от сети широкого диапазона, имеет активное охлаждение, цепи удалённого включения, сигнал Power Good и полный набор защит.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| RPS | Серия источников питания Mean Well RPS |
| 400 | Номинальная мощность 400 Вт |
| 12 | Выходное напряжение 12 В |
| C | Закрытое исполнение корпуса |
Основные особенности
- Высоконадежный медицинский источник питания мощностью 400 Вт.
- Компактное исполнение с высокой удельной мощностью.
- Соответствие требованиям медицинских стандартов по изоляции и безопасности.
- Возможность работы от сети переменного тока 80…264 В и постоянного тока 113…370 В.
- Сигнал дистанционного включения/выключения PS-ON.
- Сигнал Power Good / Power Fail.
- Вспомогательный выход 5VSB.
- Выход питания вентилятора 12 В.
- Защиты от перегрузки, перенапряжения и перегрева.
- Пониженное потребление холостого хода.
Назначение
Источник питания предназначен для медицинских систем класса I с защитным проводником PE и для систем класса II без защитного заземления, в зависимости от исполнения и условий применения. В документе указаны типовые области применения: оральный ирригатор, аппарат гемодиализа, медицинские мониторы, устройства для терапии апноэ сна, насосное оборудование и электрические кровати.
Параметры выхода
| Параметр | Значение |
|---|
| Выходное напряжение | 12 В |
| Выходной ток при 25CFM | 33,3 А |
| Выходная мощность при 25CFM | 399,6 Вт |
| Выходной ток при конвекции | 20,8 А |
| Выходная мощность при конвекции | 249,6 Вт |
| Диапазон регулировки напряжения основного выхода | 11,4…12,6 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Допуск выходного напряжения | ±3,0% |
| Пульсации и шум | 120 мВ п-п |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 80…264 В переменного тока / 113…370 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC и PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД | 91,5% |
| Потребляемый ток AC | 4,2 А при 115 В AC / 2,1 А при 230 В AC |
| Пусковой ток | 35 А при 115 В AC / 70 А при 230 В AC, холодный запуск |
| Время включения, время нарастания | 1000 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC / 16 мс при 115 В AC, при полной нагрузке |
| Ток утечки | Ток утечки на землю менее 200 мкА при 264 В AC 50 Гц; ток прикосновения менее 70 мкА при 264 В AC |
Функциональные цепи
| Параметр | Значение |
|---|
| 5VSB | 5 В / 0,6 А без вентилятора, 1 А с вентилятором 25CFM |
| Питание вентилятора | 12 В / 0,5 А |
| Сигнал PS-ON | Включение при логическом уровне «High» или > 2…5 В |
| Сигнал выключения PS-ON | Выключение при логическом уровне «Low» или < 0…0,5 В |
| Power Good / Power Fail | TTL-сигнал переходит в высокий уровень через 10…500 мс после стабилизации питания; переходит в низкий уровень минимум за 1 мс до снижения Vo ниже 90% номинала |
| Управление вентилятором | Вентилятор включается при нагрузке от 20% минимум, для исполнений RPS-400-xxTF/SF |
Защиты
| Тип защиты | Уровень / принцип работы |
|---|
| Перегрузка | 105…135% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 13,2…15,6 В |
| Перегрев | Выключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | −30…+70 °C |
| Температура хранения | −40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | 4000 м |
Изоляция и электрическая безопасность
| Параметр | Значение |
|---|
| Уровень изоляции | Первичная цепь – вторичная цепь: 2xMOPP; первичная цепь – земля: 1xMOPP; вторичная цепь – земля: 1xMOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Стандарты безопасности и ЭМС
| Раздел | Стандарт / уровень |
|---|
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004; проектирование по BS EN/EN60335-1 по запросу |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Кондуктивные помехи | BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к RF-полю | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые импульсные помехи | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Проводимая помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период; 30% провал 25 периодов; 100% прерывание 250 периодов |
Надежность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 1393,3 тыс. часов минимум по Telcordia SR-332 (Bellcore); 194,1 тыс. часов минимум по MIL-HDBK-217F при 25 °C |
| Габариты корпуса | 130 × 86 × 43 мм |
| Объем | 0,77 куб. фута |
| Масса нетто | 0,51 кг |
| Количество в упаковке | 24 шт. |
| Масса брутто | 13,2 кг |
Конструктивное исполнение
Исполнение -C — закрытый корпус. Для данной серии также предусмотрены варианты PCB Type, закрытый корпус с вентилятором сверху и закрытый корпус с вентилятором сбоку, однако для данного партномера используется закрытое исполнение.
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
- Возможно снижение характеристик при низком входном напряжении. Следует учитывать кривую дерейтингa.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Температурный дерейтинг для моделей без вентилятора составляет 3,5 °C/1000 м по высоте, для моделей с вентилятором — 5 °C/1000 м при высоте эксплуатации выше 2000 м.
- Источник питания рассматривается как компонент для установки в конечное оборудование. Испытания ЭМС для класса I выполняются на металлической пластине 360 мм × 360 мм толщиной 1 мм; для класса II — на металлической пластине 130 мм × 86,6 мм толщиной 1 мм. Окончательное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС.
AC входной разъём CN1: JST B3P-VH или эквивалент.
Функциональный разъём CN95: TKP DH2L-2X2 или эквивалент.
Функциональный разъём CN11: TKP DH2I-2X2 или эквивалент.
Разъём вентилятора CN12: TKP 8812-2 или эквивалент; не применяется для RPS-400-TF/SF.
Выходной разъём CN2, CN3: выходные клеммы.
