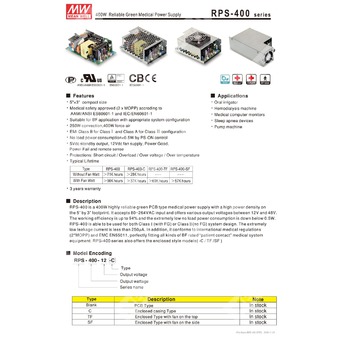

RPS-400-12-SF - компактный медицинский источник питания 400 Вт на 12 В с принудительным охлаждением и выходами управления.
Назначение: импульсный медицинский AC/DC источник питания серии RPS-400 в закрытом корпусе с боковым вентилятором, предназначенный для систем класса I.
Расшифровка партномера
| Позиция в обозначении | Значение |
| RPS | Серия медицинских источников питания Mean Well |
| 400 | Номинальная мощность 400 Вт |
| 12 | Выходное напряжение 12 В |
| SF | Закрытое исполнение с вентилятором на боковой стороне |
Краткое описание
RPS-400-12-SF представляет собой высоконадежный медицинский AC/DC источник питания мощностью 400 Вт с одним основным выходом 12 В, высоким КПД и низким уровнем холостого потребления. Изделие рассчитано на применение в составе медицинского оборудования и соответствует требованиям к двухкратной защите MOPP, а также нормам электромагнитной совместимости для медицинских систем. Исполнение SF означает закрытый корпус с боковым вентилятором, что обеспечивает принудительное воздушное охлаждение и полный режим 400 Вт при соответствующем обдуве.
Особенности
- Компактный формат 5″×3″.
- Медицинская изоляция: первичная цепь — вторичная цепь 2×MOPP, первичная цепь — земля 1×MOPP, вторичная цепь — земля 1×MOPP.
- Номинальная мощность 400 Вт при принудительном обдуве.
- Работа от сети 80–264 В переменного тока.
- Высокий коэффициент мощности: PF более 0,94 при 230 В и более 0,98 при 115 В при полной нагрузке.
- КПД до 94% в зависимости от модификации и режима охлаждения.
- Низкое потребление на холостом ходу: менее 0,5 Вт.
- Сигнал дистанционного включения PS-ON.
- Сигнал Power Good / Power Fail.
- Выход дежурного питания 5 VSB.
- Выход питания вентилятора 12 В.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Рабочая высота до 4000 м.
- Промышленно-медицинское исполнение для встроенного применения.
Применение
- Урологические ирригаторы.
- Гемодиализные аппараты.
- Медицинские компьютерные мониторы.
- Устройства терапии апноэ сна.
- Насосное оборудование.
- Электрические кровати.
Основные электрические параметры
| Параметр | Значение для RPS-400-12-SF |
| Выходное напряжение постоянного тока | 12 В |
| Диапазон регулировки выходного напряжения | 11,4–12,6 В |
| Номинальный ток при 25 CFM | 33,3 А |
| Номинальный ток при конвекции | 20,8 А |
| Номинальная мощность при 25 CFM | 399,6 Вт |
| Номинальная мощность при конвекции | 249,6 Вт |
| Пульсации и шум, максимум | 120 мВ пик-пик |
| Допуск по выходному напряжению | ±3,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Уставка, время нарастания | 1000 мс, 30 мс при 230 В переменного тока; 1500 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 16 мс при 230 В переменного тока; 16 мс при 115 В переменного тока, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В переменного тока; 113–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF>0,94 при 230 В переменного тока; PF>0,98 при 115 В переменного тока, при полной нагрузке |
| КПД, тип. | 91,5% |
| Ток потребления, тип. | 4,2 А при 115 В переменного тока; 2,1 А при 230 В переменного тока |
| Пусковой ток, тип. | 35 А при 115 В переменного тока; 70 А при 230 В переменного тока, холодный старт |
| Ток утечки, максимум | Ток утечки на землю <200 мкА при 264 В переменного тока, 50 Гц; ток прикосновения <70 мкА при 264 В переменного тока |
Выход и функции
| Параметр | Значение |
| Дежурный выход 5 VSB | 5 В, 0,6 А без вентилятора; 1 А с вентилятором 25 CFM |
| Питание вентилятора | 12 В, 0,5 А |
| Управление вентилятором | Вентилятор включается при минимальной нагрузке 20% для исполнений RPS-400-xxTF/SF |
| Сигнал PS-ON | Включение: высокий уровень или >2–5 В; выключение: низкий уровень или <0–0,5 В |
| Сигнал Power Good / Power Fail | Высокий уровень через 10–500 мс после запуска; низкий уровень не менее чем за 1 мс до снижения Vo ниже 90% номинала; 500 мс > PG > 10 мс |
Защиты
| Вид защиты | Уставка / поведение |
| Перегрузка | 105–135% от номинальной выходной мощности; режим Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,2–15,6 В |
| Перегрев | Выходное напряжение отключается; автоматическое восстановление после снижения температуры |
| Короткое замыкание | Выходное напряжение отключается; восстановление после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | −30…+70 °C |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 4000 м |
Изоляция и безопасность
| Параметр | Значение |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2×MOPP; первичная цепь — земля: 1×MOPP; вторичная цепь — земля: 1×MOPP |
| Испытательное напряжение | Вход — выход: 4 кВ AC; вход — земля: 2 кВ AC; выход — земля: 1,5 кВ AC |
| Сопротивление изоляции | Вход — выход, вход — земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 approved; design refer to BS EN/EN60335-1 (по запросу) |
ЭМС
| Параметр | Уровень / стандарт |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 4: 15 кВ воздух; 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3, уровень 3: 10 В/м (80 МГц–2,7 ГГц); таблица 9: 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3: 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 4: 4 кВ линия–земля; 2 кВ линия–линия |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6, уровень 3: 10 В |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 4: 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
| Эмиссия по проводам | BS EN/EN55011 (CISPR11), класс B |
| Излучаемая эмиссия | BS EN/EN55011 (CISPR11), класс B |
| Гармонические составляющие | BS EN/EN61000-3-2, класс A |
| Колебания напряжения | BS EN/EN61000-3-3 |
| Стандарты ЭМС | BS EN/BS EN/BS EN/EN55035, EN60601-1-2, EN61204-3 |
Надежность
| Параметр | Значение |
| MTBF | 1393,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 194,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструктивное исполнение
| Параметр | Значение |
| Тип корпуса | Закрытое исполнение с вентилятором на боковой стороне |
| Размеры | 160 × 86 × 43 мм |
| Обозначение корпуса | Case No. 248A |
| Масса нетто | 0,64 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 24 шт. |
| Масса брутто | 16,4 кг |
| Объем упаковки | 0,91 CUFT |
Назначение выводов и соединителей
| Разъем | Назначение |
| CN1 | Вход переменного тока: 1 — AC/L, 2 — No Pin, 3 — AC/N |
| CN2, CN3 | Выход постоянного тока: CN2 — −V, CN3 — +V |
| CN11 | Функциональный разъем: 1 — −S, 2 — +S, 3 — DC COM, 4 — PG |
| CN95 | Функциональный разъем: 1 — 5 Vsb, 2 и 4 — DC COM, 3 — PS-ON |
| CN12 | Разъем вентилятора: 1 — DC COM, 2 — +12V |
Примечания
| 1 | Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установку допуска, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | При низком входном напряжении может потребоваться дерейтинг; следует смотреть кривую дерейтинга. |
| 5 | Ток утечки измеряется от первичного входа к выходу постоянного тока. |
| 6 | Снижение температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м. |
| 7 | Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; испытания ЭМС класса I с FG выполняются на металлической пластине 360 мм × 360 мм × 1 мм, класса II без FG — на металлической пластине 130 мм × 86 мм × 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС. |
