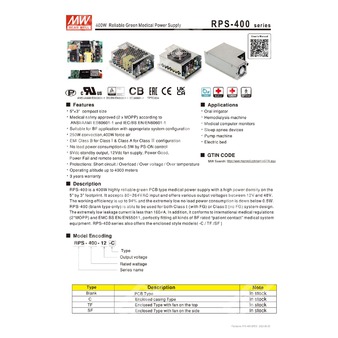

RPS-400-12-TF - медицинский импульсный источник питания 400 Вт с выходным напряжением 12 В и верхним вентилятором.
RPS-400-12-TF представляет собой высоконадежный медицинский AC/DC источник питания серии RPS-400 в закрытом исполнении с вентилятором, установленным сверху. Изделие предназначено для формирования стабилизированного выходного напряжения 12 В при высокой удельной мощности, соблюдении требований медицинской безопасности и работе в составе оборудования класса I с FG.
Расшифровка партномера
| Обозначение |
Расшифровка |
| RPS |
Серия медицинских источников питания Mean Well |
| 400 |
Номинальная мощность 400 Вт |
| 12 |
Выходное напряжение 12 В |
| TF |
Закрытое исполнение с вентилятором на верхней стороне |
Краткое назначение и особенности
- Медицинский источник питания переменного/постоянного тока на 400 Вт.
- Выход 12 В с высокой плотностью мощности.
- Исполнение TF: корпусной вариант с верхним вентилятором.
- Соответствие требованиям медицинских систем с уровнем изоляции 2xMOPP между первичной и вторичной цепями.
- Поддержка дистанционного включения PS-ON, сигнала Power Good/Power Fail и вспомогательного питания 5Vsb.
- Предназначен для применения в медицинском оборудовании и системах с требованиями к низкому току утечки.
Выходные параметры
| Выходное напряжение |
12 В |
| Номинальный ток |
33,3 А |
| Номинальная мощность |
399,6 Вт |
| Диапазон регулировки напряжения |
11,4…12,6 В |
| Точность установки напряжения |
±2% |
| Нестабильность по сети |
±1% |
| Нестабильность по нагрузке |
±1% |
| Пульсации и шум |
120 мВ п-п |
| Допуск по напряжению |
±3% |
| Регулировка основного выхода |
16,5…19,5 В |
| Другие выходы по семейству |
15 В, 18 В, 24 В, 27 В, 36 В, 48 В |
Входные параметры
| Диапазон входного напряжения |
80…264 В переменного тока / 113…370 В постоянного тока |
| Диапазон частоты сети |
47…63 Гц |
| Коэффициент мощности |
PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC, полная нагрузка |
| КПД тип. |
91,5% |
| Ток потребления AC тип. |
4,2 А при 115 В AC; 2,1 А при 230 В AC |
| Пусковой ток тип. |
35 А при 115 В AC; 70 А при 230 В AC, холодный запуск |
| Время установки, время нарастания |
1000 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания тип. |
16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
| Рабочая высота |
4000 м |
Функциональные узлы и сигналы
| Дежурный выход 5Vsb |
5 В / 0,6 А без вентилятора; 1 А с вентилятором 25 CFM |
| Питание вентилятора |
12 В / 0,5 А для привода вентилятора |
| Сигнал включения PS-ON |
Включение при высоком уровне: «Hi» или > 2…5 В |
| Сигнал выключения PS-ON |
Выключение при низком уровне: «Low» или < 0…0,5 В |
| Power Good / Power Fail |
TTL-сигнал становится высоким через 10…500 мс после подачи питания; переходит в низкий уровень минимум за 1 мс до падения Vo ниже 90% от номинала |
| Ограничение по вентилятору |
Вентилятор включается при нагрузке не менее 20% для исполнения TF/SF |
Защита
| Перегрузка |
105…135% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
13,2…15,6 В |
| Тип защиты от перенапряжения |
Выключение выходного напряжения с автоматическим восстановлением при повторной подаче питания |
| Перегрев |
Выключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации и механические воздействия
| Рабочая влажность |
20…90% RH, без конденсации |
| Рабочая температура |
-30…+70 °C |
| Температура хранения |
-40…+85 °C |
| Влажность хранения |
10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Изоляция и безопасность
| Уровень изоляции |
Первичная–вторичная: 2xMOPP; первичная–земля: 1xMOPP; вторичная–земля: 1xMOPP |
| Испытательное напряжение |
Вход–выход: 4 кВ AC; вход–FG: 2 кВ AC; выход–FG: 1,5 кВ AC |
| Сопротивление изоляции |
Вход–выход, вход–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004 approved; Design refer to BS EN/EN60335-1 (по запросу) |
ЭМС
| ЭМС-излучение |
BS EN/EN55011 (CISPR11) |
| ЭМС-устойчивость |
BS EN/EN55035, BS EN/EN60601-1-2, BS EN/EN61204-3 |
| Проводимые помехи |
Класс B; для исполнения в системе Class II без FG — класс A |
| Излучаемые помехи |
Класс B; для входного напряжения 110 В AC у PCB-исполнения — класс A |
| Гармонические токи |
Класс A |
| Иммунитет ESD |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Иммунитет RF-поля |
Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые импульсные помехи |
Уровень 3, 2 кВ |
| Импульсные перенапряжения |
Уровень 4, 4 кВ линия–FG; 2 кВ линия–линия |
| Проводимая устойчивость |
Уровень 3, 10 В |
| Магнитное поле |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
100% провал 1 период; 30% провал 25 периодов; 100% прерывание 250 периодов |
Надежность, размеры и упаковка
| MTBF |
1393,3 тыс. часов минимум по Telcordia SR-332 (Bellcore); 194,1 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
130 × 86 × 58,5 мм |
| Масса нетто |
0,58 кг |
| Количество в упаковке |
24 шт. |
| Масса брутто упаковки |
14,9 кг |
| Объем упаковки |
0,86 CUFT |
Примечания
- Все параметры, явно не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, линейную и нагрузочную регулировку.
- Может потребоваться снижение мощности при низком входном напряжении. Следует учитывать кривую дерейтирования.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Температурное снижение мощности составляет 3,5 °C/1000 м для бесвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Источник питания рассматривается как компонент, который должен быть установлен в конечное изделие. Испытания ЭМС для класса I выполняются при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм. Испытания для класса II выполняются при монтаже на металлической пластине 130 мм × 86 мм толщиной 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
Подключение и исполнение
Исполнение TF относится к закрытому варианту с вентилятором на верхней стороне. Для серии предусмотрены следующие разъемы и клеммы:
- Входной разъем AC: JST B3P-VH или эквивалент.
- Функциональный разъем CN11: TKP DH2I-2X2 или эквивалент.
- Функциональный разъем CN95: TKP DH2L-2X2 или эквивалент.
- Выходные клеммы постоянного тока CN2, CN3: винтовые M3.5, момент затяжки до 8 lbs-in (90 cNm) максимум.
- Разъем вентилятора CN12: TKP 8812-2 или эквивалент, кроме RPS-400-TF/SF.
Области применения
- Медицинские мониторы пациента.
- Аппараты гемодиализа.
- Аппараты для сна и терапии апноэ.
- Насосные системы.
- Электрические кровати.
- Оральные ирригаторы.
