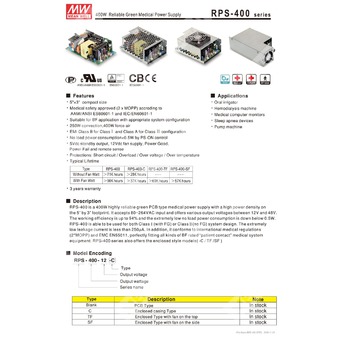

RPS-400-12 - импульсный медицинский источник питания 12 В мощностью до 400 Вт для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Позиция |
Обозначение |
Расшифровка |
| 1 |
RPS |
Серия источников питания RPS |
| 2 |
400 |
Номинальная мощность 400 Вт |
| 3 |
12 |
Выходное напряжение 12 В |
| 4 |
Отсутствует |
Исполнение без суффикса: печатный монтажный вариант |
Краткое описание
RPS-400-12 представляет собой высоконадежный «зелёный» медицинский источник питания серии RPS-400 в печатном исполнении. Модель рассчитана на вход от сети переменного тока широкого диапазона и обеспечивает стабилизированное выходное напряжение 12 В при мощности до 400 Вт. Изделие ориентировано на применение в медицинских и промышленных системах, где требуются низкие пульсации, высокий КПД, низкое потребление на холостом ходу, а также функции дистанционного включения и сигналы состояния питания.
Особенности
- Компактное исполнение 5"×3".
- Соответствие требованиям медицинской безопасности 2×MOPP между первичной и вторичной цепями.
- Возможность применения в системах класса I с защитным проводником и в системах класса II без защитного проводника, в зависимости от конфигурации.
- Высокий КПД до 91,5% при 115 В AC и до 92% при 230 В AC.
- Низкое потребление без нагрузки: менее 0,5 Вт в режиме PS-ON управления.
- Выход 5 Vsb для дежурного питания.
- Выход питания вентилятора 12 В.
- Сигнал включения PS-ON.
- Сигнал Power Good / Power Fail.
- Защиты: от перегрузки, перенапряжения, перегрева, короткого замыкания.
- Работа на высоте до 4000 м.
- Подходит для построения оборудования класса BF.
Области применения
- Оральный ирригатор.
- Аппарат для гемодиализа.
- Медицинские компьютерные мониторы.
- Устройства для терапии апноэ сна.
- Насосное оборудование.
- Электрические кровати.
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
12 В |
| Диапазон регулировки выходного напряжения |
11,4…12,6 В |
| Номинальный ток при 25 CFM |
33,3 А |
| Номинальный ток при конвекции |
20,8 А |
| Номинальная мощность при 25 CFM |
399,6 Вт |
| Номинальная мощность при конвекции |
249,6 Вт |
| Пульсации и шум |
120 мВ пик-пик |
| Допуск по выходному напряжению |
±3,0% |
| Нестабильность по линии |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
80…264 В AC или 113…370 В DC |
| Диапазон входной частоты |
47…63 Гц |
| Коэффициент мощности |
PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД |
91,5% при 115 В AC; 92% при 230 В AC |
| Входной ток |
4,2 А при 115 В AC; 2,1 А при 230 В AC |
| Пусковой ток |
35 А при 115 В AC; 70 А при 230 В AC, холодный пуск |
| Время запуска, нарастания |
1000 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания |
16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
| Ток утечки |
Ток утечки на землю менее 200 мкА при 264 В AC, 50 Гц; ток прикосновения менее 70 мкА при 264 В AC |
Функции
| Параметр |
Значение |
| Дежурный выход 5 Vsb |
5 В / 0,6 А без вентилятора; 1 А с вентилятором 25 CFM |
| Выход питания вентилятора |
12 В / 0,5 А |
| Управление включением |
Включение: PS-ON = «High» или > 2…5 В; выключение: PS-ON = «Low» или < 0…0,5 В |
| Сигнал Power Good / Power Fail |
TTL-сигнал становится высоким с задержкой 10…500 мс после подачи питания; переходит в низкий уровень минимум за 1 мс до снижения Vo ниже 90% от номинала |
| Функция управления вентилятором |
Вентилятор включается при нагрузке от 20% минимум для исполнений RPS-400-xxTF/SF |
Защиты
| Параметр |
Значение |
| Перегрузка |
105…135% от номинальной выходной мощности; тип защиты: hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
13,2…15,6 В |
| Перегрев |
Тип защиты: отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Короткое замыкание |
Тип защиты: отключение выходного напряжения, восстановление после повторной подачи питания |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая влажность |
20…90% RH, без конденсации |
| Рабочая температура |
-30…+70 °C |
| Температура хранения и влажность |
-40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота |
4000 м |
Изоляция и безопасность
| Параметр |
Значение |
| Уровень изоляции |
Первичная–вторичная: 2×MOPP; первичная–земля: 1×MOPP; вторичная–земля: 1×MOPP |
| Испытательное напряжение |
Вход–выход: 4 кВ AC; вход–FG: 2 кВ AC; выход–FG: 1,5 кВ AC |
| Сопротивление изоляции |
Вход–выход, вход–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Нормативы безопасности |
IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004; проектирование по BS EN/EN60335-1 по запросу |
ЭМС
| Параметр |
Норма / уровень |
| Проводимые помехи |
BS EN/EN55011 (CISPR11), класс B |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11), класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
| Электростатический разряд |
Уровень 4, 15 кВ воздушный разряд; уровень 4, 8 кВ контактный разряд |
| Радиочастотное поле |
Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Импульсные помехи |
Уровень 3, 2 кВ |
| Импульсы перенапряжения |
Уровень 4, 4 кВ линия–FG; 2 кВ линия–линия |
| Проводимая восприимчивость |
Уровень 3, 10 В |
| Магнитное поле |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
100% провал, 1 период; 30% провал, 25 периодов; 100% прерывание, 250 периодов |
Надежность
| Параметр |
Значение |
| MTBF |
1393,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 194,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Габариты и масса
| Параметр |
Значение |
| Исполнение |
RPS-400 |
| Длина × ширина × высота |
127 × 76,2 × 35 мм |
| Масса нетто |
0,39 кг |
| Объём |
0,96 CUFT |
Упаковка
| Параметр |
Значение |
| Количество в упаковке |
36 шт. |
| Масса брутто упаковки |
15 кг |
Подключение
| Разъём |
Назначение |
| CN1 |
Вход переменного тока |
| CN2, CN3 |
Выход постоянного тока |
| CN11 |
Функциональный разъём: -S, +S, DC COM, PG |
| CN95 |
Функциональный разъём: 5 Vsb, DC COM, PS-ON |
| CN12 |
Разъём вентилятора: DC COM, +12V |
Примечания
1. Если входное напряжение 230 В AC, печатная версия обеспечивает класс ЭМС B для проводимых и излучаемых помех. При входном напряжении 110 В AC печатная версия обеспечивает класс B для проводимых помех и класс A для излучаемых помех. В конфигурации класса II без защитного проводника обеспечивается класс A для проводимых и излучаемых помех.
2. Исполнения в корпусе -C/TF/SF не предназначены для конфигурации в системе класса II без защитного проводника; рекомендуется применение в системе класса I с защитным проводником.
3. При монтаже исполнений в корпусе соблюдать требования по глубине вворачивания и моменту затяжки.
4. Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
5. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
6. Измерение тока прикосновения выполняется от первичного входа к выходу постоянного тока.
7. Температурное понижение мощности составляет 3,5 °C/1000 м для исполнений без вентилятора и 5 °C/1000 м для исполнений с вентилятором при высоте выше 2000 м.
8. Источник питания рассматривается как компонент для установки в конечное изделие. Все испытания ЭМС для класса I с FG выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Для класса II без FG испытания выполняются при монтаже на пластину 130 мм × 86 мм толщиной 1 мм. Конечное оборудование должно быть подтверждено на соответствие требованиям ЭМС.
9. Для выполнения испытаний ЭМС следует руководствоваться заявлением об ЭМС компонентов источников питания.
