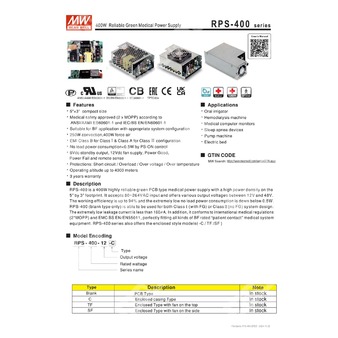

RPS-400-15-C - медицинский импульсный источник питания 400 Вт в закрытом корпусе для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Позиция | Расшифровка |
| RPS | Серия источников питания RPS |
| 400 | Номинальная мощность 400 Вт |
| 15 | Выходное напряжение 15 В |
| C | Закрытое исполнение |
Назначение и особенности
RPS-400-15-C представляет собой высоконадежный медицинский источник питания серии RPS-400 с одним основным выходом 15 В постоянного тока, предназначенный для применения в медицинском и промышленном оборудовании. Исполнение -C означает закрытый корпус. Серия рассчитана на работу от сети широкого диапазона, имеет высокую эффективность, малое потребление на холостом ходу, а также набор встроенных защит и служебных сигналов для интеграции в конечную систему.
Для данной модификации по таблице спецификаций соответствуют следующие параметры основного выхода: номинальное напряжение 15 В, ток нагрузки 26,7 А при принудительном охлаждении 25 CFM и 16,7 А при конвекции, номинальная мощность 400,5 Вт при 25 CFM и 250,5 Вт при конвекции.
Основные свойства
- Медицинский источник питания с выходной мощностью до 400 Вт.
- Закрытое исполнение.
- Широкий диапазон входного напряжения 80–264 В переменного тока или 113–370 В постоянного тока.
- Высокий коэффициент мощности.
- Высокий КПД.
- Режимы охлаждения: конвекция и принудительный обдув 25 CFM.
- Сигналы включения, Power Good / Power Fail, 5V standby и питание вентилятора 12 В.
- Защиты от перегрузки, перенапряжения и перегрева.
- Соответствие медицинским требованиям 2 x MOPP.
Области применения
- Оральный ирригатор.
- Аппарат для гемодиализа.
- Медицинские мониторы компьютеров.
- Устройства терапии апноэ сна.
- Насосное оборудование.
- Электрические кровати.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток при 25 CFM | 26,7 А |
| Номинальный ток при конвекции | 16,7 А |
| Номинальная мощность при 25 CFM | 400,5 Вт |
| Номинальная мощность при конвекции | 250,5 Вт |
| Пульсации и шум, максимум | 120 мВ п-п |
| Диапазон подстройки выходного напряжения | 13,2–15,6 В |
| Допуск по выходному напряжению | ±3,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, включения | 1000 мс, 30 мс при 230 В перем. тока; 1500 мс, 30 мс при 115 В перем. тока; полная нагрузка |
| Время удержания | 16 мс при 230 В перем. тока; 16 мс при 115 В перем. тока; полная нагрузка |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В переменного тока; 113–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | >0,94 при 230 В перем. тока; >0,98 при 115 В перем. тока, при полной нагрузке |
| КПД, тип. | 92% |
| Потребляемый ток, тип. | 2,1 А при 230 В перем. тока; 4,2 А при 115 В перем. тока |
| Пусковой ток, тип. | 35 А при 115 В перем. тока; 70 А при 230 В перем. тока, холодный запуск |
| Ток утечки, максимум | Ток утечки на землю <200 мкА при 264 В перем. тока, 50 Гц; ток прикосновения <70 мкА при 264 В перем. тока |
Функции и служебные сигналы
| Параметр | Значение |
| Резервный выход 5 В | 5 В при 0,6 А без вентилятора; 1 А с вентилятором 25 CFM; допуск ±2%; пульсации 120 мВ п-п, максимум |
| Питание вентилятора | 12 В при 0,5 А для питания вентилятора |
| Сигнал включения | Включение: PS-ON = «Hi» или >2–5 В; выключение: PS-ON = «Low» или <0–0,5 В |
| Power Good / Power Fail | TTL-сигнал становится высоким через 10–500 мс после включения; переходит в низкий уровень минимум за 1 мс до снижения Vo ниже 90% от номинала |
| Управление вентилятором | Вентилятор включается при нагрузке не менее 20% для модификаций RPS-400-xxTF/SF |
Защиты
| Параметр | Описание |
| Перегрузка | 105–135% от номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 13,2–15,6 В; тип защиты — отключение выходного напряжения с последующим автоматическим восстановлением |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | −30…+70 °C |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 4000 м |
Изоляция и безопасность
| Параметр | Значение |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 x MOPP; первичная цепь — земля: 1 x MOPP; вторичная цепь — земля: 1 x MOPP |
| Испытательное напряжение | Вход-выход: 4 кВ перем. тока; вход-земля: 2 кВ перем. тока; выход-земля: 1,5 кВ перем. тока |
| Сопротивление изоляции | Вход-выход, вход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 approved; design refer to BS EN/EN60335-1 (by request) |
ЭМС
| Параметр | Значение |
| Стандарты ЭМС | BS EN/BS EN/BS EN/EN55035, EN60601-1-2, EN61204-3 |
| Проводимые помехи | BS EN/EN55011 (CISPR11), класс B для модификаций в закрытом корпусе; см. примечания по конфигурации системы |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B для модификаций в закрытом корпусе; см. примечания по конфигурации системы |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Колебание напряжения | BS EN/EN61000-3-3 |
| Помехоустойчивость ESD | BS EN/EN61000-4-2, уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Помехоустойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6, уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 1393,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 194,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты корпуса | 130 × 86 × 43 мм |
| Масса нетто | 0,51 кг |
| Объем упаковки | 0,77 CUFT |
| Количество в упаковке | 24 шт. |
| Масса брутто | 13,2 кг |
Примечания
| № | Текст |
| 1 | Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются при 20 МГц полосе пропускания с использованием витой пары проводов длиной 12 дюймов и параллельного конденсатора 0,1 мкФ / 47 мкФ. |
| 3 | Допуск включает установку допуска, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | При низком входном напряжении может потребоваться снижение нагрузки. Для подробностей следует проверять кривую дерейтирования. |
| 5 | Ток утечки измеряется от первичного входа к выходу постоянного тока. |
| 6 | Кривая температурного дерейтирования: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м. |
| 7 | Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания ЭМС для класса I с FG выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм; для класса II без FG — на металлическую пластину 130 × 86 мм толщиной 1 мм. Конечное оборудование должно быть подтверждено на соответствие требованиям ЭМС. Руководство по проведению испытаний ЭМС компонентов приведено в соответствующем документе производителя. |
