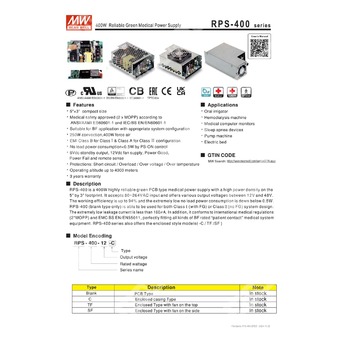

RPS-400-18-C - медицинский импульсный источник питания 400 Вт в закрытом корпусе с выходным напряжением 18 В.
Расшифровка партномера
| Позиция | Расшифровка |
| RPS | Серия источников питания RPS |
| 400 | Номинальная мощность 400 Вт |
| 18 | Выходное напряжение 18 В |
| C | Закрытое корпусное исполнение |
Назначение и особенности
RPS-400-18-C — высоконадежный медицинский источник питания серии RPS-400, предназначенный для питания аппаратуры с выходным напряжением 18 В и мощностью до 401,4 Вт в режиме принудительного охлаждения 25 CFM, либо до 250,2 Вт в режиме естественной конвекции.
Модель относится к медицинским AC/DC преобразователям с широким диапазоном входного напряжения, высокой эффективностью и низким уровнем потребления на холостом ходе. Исполнение -C означает закрытый корпус.
Особенности:
- Компактное исполнение 5" × 3".
- Соответствие требованиям медицинских систем, 2×MOPP.
- Поддержка входного напряжения 80–264 В переменного тока и 113–370 В постоянного тока.
- Высокий КПД до 93%.
- Очень низкое потребление на холостом ходе: менее 0,5 Вт.
- Выход 5 Vsb, питание вентилятора 12 В.
- Сигналы PS-ON, Power Good / Power Fail, дистанционное измерение напряжения.
- Защиты от перегрузки, перенапряжения и перегрева.
- Допустимая высота эксплуатации до 4000 м.
Области применения
- Оральный ирригатор.
- Аппарат для гемодиализа.
- Медицинские компьютерные мониторы.
- Устройства для терапии апноэ сна.
- Насосное оборудование.
- Электрическая кровать.
Основные параметры
| Параметр | Значение |
| Серия | RPS-400 |
| Модель | RPS-400-18-C |
| Тип | 400-Вт надежный зеленый медицинский источник питания |
| Исполнение | Закрытый корпус |
Выход
| Параметр | Значение |
| Выходное напряжение | 18 В |
| Диапазон подстройки основного выхода | 17,1–18,9 В |
| Выходной ток при 25 CFM | 22,3 А |
| Выходной ток при конвекции | 13,9 А |
| Номинальная мощность при 25 CFM | 401,4 Вт |
| Номинальная мощность при конвекции | 250,2 Вт |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Установка, время нарастания | 1500 мс, 30 мс / 115 В AC; 1000 мс, 30 мс / 230 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC, 16 мс / 115 В AC при полной нагрузке |
| Пульсации и шум | 150 мВ п-п |
| Допуск напряжения | ±3,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В AC, 113–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД, тип. | 93% |
| Потребляемый ток AC, тип. | 4,2 А / 115 В AC; 2,1 А / 230 В AC |
| Пусковой ток, тип. | 35 А / 115 В AC; 70 А / 230 В AC, холодный запуск |
| Ток утечки | Ток утечки на землю < 200 мкА / 264 В AC 50 Гц; ток прикосновения < 70 мкА / 264 В AC |
Функции
| Параметр | Значение |
| Резервный выход 5 Vsb | 5 В / 0,6 А без вентилятора; 1 А с вентилятором 25 CFM |
| Питание вентилятора | 12 В / 0,5 А |
| Управление вентилятором | Вентилятор включается при нагрузке не менее 20% для моделей RPS-400-xxTF/SF |
| Входной сигнал PS-ON | Включение: высокий уровень или > 2–5 В; выключение: низкий уровень или < 0–0,5 В |
| Power Good / Power Fail | Высокий уровень TTL через 10–500 мс после установки выходного напряжения; низкий уровень не менее чем за 1 мс до падения Vo ниже 90% номинала |
Защиты
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 19,8–23,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с восстановлением при повторном включении питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 4000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Уровень изоляции | Первичная-Вторичная: 2×MOPP; Первичная-Земля: 1×MOPP; Вторичная-Земля: 1×MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 approved; Design refer to BS EN/EN60335-1 (по запросу) |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Проводимые помехи | BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Мерцание напряжения | BS EN/EN61000-3-3 |
| ЭСР | Уровень 4, 15 кВ воздух; 8 кВ контакт |
| Радиочастотное поле | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Кондуктивная устойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 1393,3 тыс. ч. минимум, Telcordia SR-332 (Bellcore); 194,1 тыс. ч. минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 130 × 86 × 43 мм |
| Объем | 0,77 CUFT |
| Масса нетто | 0,51 кг |
| Количество в упаковке | 24 шт. |
| Масса брутто | 13,2 кг |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием эквивалентной витой пары длиной 12 дюймов, оконечной на неполяризованном конденсаторе 0,1 мкФ и 47 мкФ.
- Допуск напряжения включает установку, регулировку линии и регулировку нагрузки.
- При низком входном напряжении может потребоваться снижение нагрузки; следует использовать кривую дерейтинга.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Дерейтинг температуры окружающей среды: 3,5 °C/1000 м без вентиляторных моделей и 5 °C/1000 м с вентиляторными моделями при высоте эксплуатации выше 2000 м.
- Источник питания является компонентом, который должен быть установлен в конечное оборудование; испытания EMC для класса I выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм с креплением 11 мм, для класса II — при монтаже на металлическую пластину 130 мм × 86 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям EMC.
