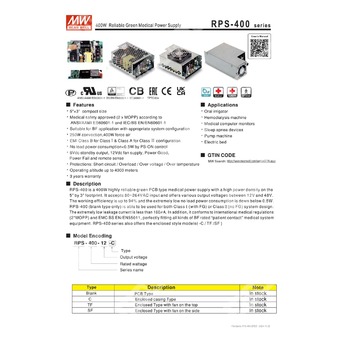

RPS-400-18 — медицинский источник питания постоянного тока 18 В для аппаратуры с требованиями к гальванической развязке и низким уровнем потребления без нагрузки.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | RPS-400 | Серия надежных зеленых медицинских источников питания мощностью 400 Вт |
| Выходное напряжение | 18 | Номинальное выходное напряжение 18 В |
Назначение и особенности
RPS-400-18 представляет собой импульсный источник питания медицинского назначения мощностью до 401,4 Вт с одним основным выходом 18 В. Изделие рассчитано на работу от сети переменного тока широкого диапазона, обеспечивает высокую эффективность, низкое потребление без нагрузки, функции дистанционного включения, сигнал «Power Good», выход 5 В standby и питание вентилятора. Модель соответствует требованиям 2 x MOPP и предназначена для применения в медицинской и промышленной аппаратуре.
Параметры выходной части
| Параметр | Значение |
| Номинальное выходное напряжение | 18 В |
| Выходной ток при обдуве 25 CFM | 22,3 А |
| Выходной ток при конвекции | 13,9 А |
| Номинальная мощность при обдуве 25 CFM | 401,4 Вт |
| Номинальная мощность при конвекции | 250,2 Вт |
| Пульсации и шум, max. | 150 мВ п-п |
| Допуск выходного напряжения | ±3,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±1,0% |
| Диапазон подстройки основного выхода | 17,1…18,9 В |
| Выходная напряжение защиты от перенапряжения | 19,8…23,4 В |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В переменного тока, 113…370 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД, тип. | 93% |
| Потребляемый ток, тип. | 4,2 А при 115 В AC; 2,1 А при 230 В AC |
| Пусковой ток, тип. | 35 А при 115 В AC; 70 А при 230 В AC, холодный запуск |
| Время включения | 1500 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
| Ток утечки, max. | Ток утечки на землю < 200 мкА при 264 В AC, 50 Гц; ток прикосновения < 70 мкА при 264 В AC |
Функциональные сигналы и вспомогательные выходы
| Параметр | Значение |
| Выход 5 В standby | 5 В / 0,6 А без вентилятора; 1 А с вентилятором 25 CFM |
| Питание вентилятора | 12 В / 0,5 А для питания вентилятора |
| Сигнал включения PS-ON | Включение: PS-ON = «Hi» или > 2…5 В; выключение: PS-ON = «Low» или < 0…0,5 В |
| Сигнал Power Good / Power Fail | Сигнал TTL переходит в высокий уровень с задержкой 10…500 мс после запуска; переходит в низкий уровень минимум за 1 мс до снижения Vo ниже 90% номинала |
| Контроль вентилятора | Вентилятор включается при минимальной нагрузке 20% для исполнений RPS-400-xxTF/SF |
Защитные функции
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Поведение при перегрузке | Защитный режим: прерывистый запуск с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 19,8…23,4 В |
| Перегрев | Выходное напряжение отключается; восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | -30…+70 °C |
| Температура хранения и влажность | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин / цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 4000 м |
Изоляция и безопасность
| Параметр | Значение |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 x MOPP; первичная цепь — земля: 1 x MOPP; вторичная цепь — земля: 1 x MOPP |
| Испытательное напряжение | Вход — выход: 4 кВ AC; вход — FG: 2 кВ AC; выход — FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход — выход, вход — FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | IEC 60601-1:2005 + A1 + A2, TUV BS EN/EN 60601-1:2006 + A1 + A12 + A2, ANSI/AAMI ES60601-1:2005 + A2, CAN/CSA C22.2 No. 60601-1:2014 + A2, EAC TP TC 004 approved; проектирование по BS EN/EN60335-1 по запросу |
ЭМС
| Параметр | Значение |
| Излучение | BS EN/EN55011 (CISPR11), класс B; гармонические составляющие — класс A; мерцание напряжения — не нормируется в таблице |
| Помехоустойчивость | BS EN/EN55035, BS EN/EN60601-1-2, BS EN/EN61204-3 |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к ВЧ полю | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные перенапряжения | Уровень 4, 4 кВ/линия-земля; 2 кВ/линия-линия |
| Кондуктивная устойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период; 30% провал 25 периодов; 100% прерывания 250 периодов |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 1393,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 194,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76,2 × 35 мм |
| Масса нетто | 0,39 кг |
| Объем | 0,96 CUFT |
| Количество в упаковке | 36 шт. |
| Масса брутто упаковки | 15 кг |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием эквивалентной полосы 12" витая пара — 47 мкФ параллельно.
- Допуск включает установку допуска, регулировку линии и регулировку нагрузки.
- При низком входном напряжении может потребоваться снижение выходной мощности. Следует проверять кривую дерейтирования.
- Ток прикосновения измеряется от первичного входа к выходу постоянного тока.
- Температурный дерейтинг составляет 3,5 °C/1000 м для исполнений без вентилятора и 5 °C/1000 м для исполнений с вентилятором при рабочей высоте выше 2000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания ЭМС для класса I с FG выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Испытания для класса II без FG выполняются при монтаже на металлической пластине 130 × 86 мм толщиной 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
Области применения
- Оральный ирригатор
- Гемодиализный аппарат
- Медицинские компьютерные мониторы
- Аппараты терапии синдрома апноэ сна
- Насосное оборудование
- Электрическая кровать
Сведения о конструкции
Серия RPS-400 выпускается в исполнениях: PCB Type, Enclosed type, Enclosed type with fan on the top и Enclosed type with fan on the side. Для модели RPS-400-18 применимо исполнение с выходным напряжением 18 В и соответствующими параметрами серии.
