RPS-400-24-C - медицинский AC/DC источник питания 400 Вт с выходом 24 В и корпусным исполнением для встраиваемых систем.
Назначение: преобразование сетевого переменного напряжения в стабилизированное постоянное напряжение 24 В для медицинской аппаратуры, промышленной электроники и встроенных систем.
Расшифровка партномера
| Позиция |
Расшифровка |
| RPS |
Серия источников питания Mean Well RPS |
| 400 |
Номинальная мощность 400 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
| C |
Закрытое корпусное исполнение |
Краткое описание

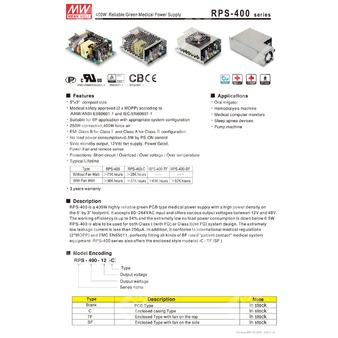

RPS-400-24-C относится к серии RPS-400 — высоконадежных «зелёных» медицинских источников питания с высокой удельной мощностью в габарите 5"×3". Модель принимает вход 80…264 В переменного тока и формирует основной выход 24 В с мощностью до 400,8 Вт при принудительном охлаждении либо 252 Вт при конвекции. Источник соответствует требованиям медицинского применения, имеет изоляцию 2×MOPP между первичной и вторичной цепями, а также резервный выход 5Vsb, сигнал Power Good/Power Fail, вход PS-ON и защиту от перегрузки, перенапряжения и перегрева.
Особенности
- Компактное исполнение 5"×3".
- Медицинская безопасность, сертификация 2×MOPP по ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригодность для систем класса I с FG и класса II без FG.
- Мощность до 400 Вт при принудительном обдуве 25 CFM.
- Низкое потребление без нагрузки: менее 0,5 Вт при управлении PS-ON.
- Резервный выход 5 V standby, питание вентилятора 12 В, сигналы PS-ON и Power Good/Power Fail.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Допустимая высота эксплуатации до 4000 м.
Области применения
- Оральные ирригаторы.
- Аппараты гемодиализа.
- Медицинские компьютерные мониторы.
- Устройства для терапии апноэ сна.
- Насосное оборудование.
- Электрические кровати.
Выходные параметры
| Параметр |
Значение для RPS-400-24-C |
| Выходное напряжение |
24 В |
| Диапазон подстройки выходного напряжения |
22,8…25,2 В |
| Номинальный ток при 25 CFM |
16,7 А |
| Номинальный ток при конвекции |
10,5 А |
| Номинальная мощность при 25 CFM |
400,8 Вт |
| Номинальная мощность при конвекции |
252 Вт |
| Пульсации и шум |
150 мВ п-п |
| Допуск по выходному напряжению |
±2,0% |
| Нестабильность по линии |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
80…264 В AC, 113…370 В DC |
| Диапазон частоты сети |
47…63 Гц |
| Коэффициент мощности |
PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД тип. |
93% при 25 CFM; 94% при конвекции |
| Потребляемый ток AC тип. |
2,1 А при 230 В AC; 4,2 А при 115 В AC |
| Пусковой ток тип. |
70 А при 230 В AC; 35 А при 115 В AC, холодный старт |
| Ток утечки |
Ток утечки на землю менее 200 мкА при 264 В AC, 50 Гц; ток прикосновения менее 70 мкА при 264 В AC |
Режимы работы и функции
| Параметр |
Значение |
| Резервный выход 5 Vsb |
5 В / 0,6 А без вентилятора; 1 А с вентилятором 25 CFM |
| Питание вентилятора |
12 В / 0,5 А |
| Управление вентилятором |
Вентилятор включается при нагрузке от 20% минимум для RPS-400-xxTF/SF |
| Входной сигнал PS-ON |
Включение: высокий уровень или >2…5 В; выключение: низкий уровень или <0…0,5 В |
| Power Good / Power Fail |
TTL-сигнал переходит в высокий уровень через 10…500 мс после установления выходного напряжения; переходит в низкий уровень минимум за 1 мс до падения Vo ниже 90% номинала |
Защита
| Вид защиты |
Уставка / поведение |
| Перегрузка |
105…135% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение |
26,4…31,2 В |
| Перегрев |
Выходное напряжение отключается, автоматическое восстановление после снижения температуры |
| Короткое замыкание |
Выходное напряжение отключается, автоматическое восстановление после устранения аварии |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-30…+70 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения |
-40…+85 °C |
| Влажность хранения |
10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации |
4000 м |
Изоляция и безопасность
| Параметр |
Значение |
| Уровень изоляции |
Первичная цепь — вторичная цепь: 2×MOPP; первичная — PE: 1×MOPP; вторичная — PE: 1×MOPP |
| Испытательное напряжение |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 approved; Design refer to BS EN/EN60335-1 (by request) |
ЭМС
| Параметр |
Стандарт |
Уровень / примечание |
| Кондуктивные помехи |
BS EN/EN55011 (CISPR11) |
Класс B |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11) |
Класс B |
| Гармонические токи |
BS EN/EN61000-3-2 |
Класс A |
| Колебание напряжения |
BS EN/EN61000-3-3 |
--- |
| ESD |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| РЧ-устойчивость |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые импульсные помехи |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ |
| Импульсные помехи |
BS EN/EN61000-4-5 |
Уровень 4, 4 кВ линия-PE; 2 кВ линия-линия |
| Проводимая устойчивость |
BS EN/EN61000-4-6 |
Уровень 3, 10 В |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
MTBF
| Показатель |
Значение |
| MTBF |
1393,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 194,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Габариты и масса
| Параметр |
Значение |
| Исполнение |
RPS-400-C, закрытый корпус |
| Размеры, Д×Ш×В |
130 × 86 × 43 мм |
| Масса нетто |
0,51 кг |
| Упаковка |
24 шт. в упаковке |
| Масса брутто |
13,2 кг |
| Объём упаковки |
0,77 CUFT |
Подключение
| Разъём |
Назначение |
Состав / примечание |
| CN1 |
Вход переменного тока |
JST B3P-VH или эквивалент |
| CN2, CN3 |
Выход постоянного тока |
Клеммы на винтах M3.5, момент затяжки 8 lbs-in (90 cNm) максимум |
| CN11 |
Функциональный разъём |
TKP DH2I-2X2 или эквивалент |
| CN12 |
Разъём вентилятора |
TKP 8812-2 или эквивалент |
| CN95 |
Функциональный разъём |
TKP DH2L-2X2 или эквивалент |
Назначение выводов
| Разъём |
Контакт |
Назначение |
| CN1 |
1 |
AC/L |
| CN1 |
2 |
Не используется |
| CN1 |
3 |
AC/N |
| CN2 |
— |
-V |
| CN3 |
— |
+V |
| CN11 |
1 |
-S |
| CN11 |
2 |
+S |
| CN11 |
3 |
DC COM |
| CN11 |
4 |
PG |
| CN95 |
1 |
5Vsb |
| CN95 |
2, 4 |
DC COM |
| CN95 |
3 |
PS-ON |
| CN12 |
1 |
DC COM |
| CN12 |
2 |
+12V |
Примечания
- Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, оконцованного параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, линейную нестабильность и нестабильность по нагрузке.
- Может потребоваться снижение мощности при пониженном входном напряжении. Следует использовать кривую дерейтирования.
- Ток прикосновения измеряется от первичного входа к выходу постоянного тока.
- Температурный дерейтинг составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 футов).
- Источник питания является компонентом, предназначенным для установки в конечное изделие.
Схема работы и дерейтинг
Структурно устройство содержит EMI-фильтр, выпрямители и корректор коэффициента мощности, узел силовой коммутации, цепи контроля перегрузки и перенапряжения, блок формирования резервного напряжения 5Vsb, а также цепь управления PS-ON. В зависимости от входного напряжения допустимая нагрузка уменьшается; при 115 В AC и режимах конвекции и/или принудительного обдува следует учитывать график снижения мощности, приведённый в документе.
