RPS-400-24-SF
нет на складе
RPS-400-24-SF - импульсный медицинский источник питания 400 Вт с выходом 24 В в корпусном исполнении с боковым вентилятором.

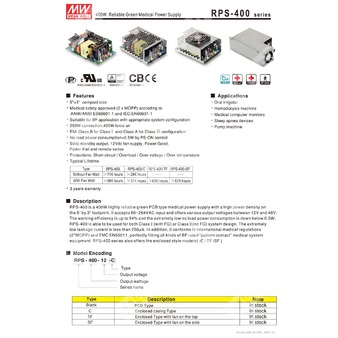

RPS-400-24-SF относится к серии RPS-400 компании Mean Well и представляет собой высоконадежный источник питания для медицинского оборудования с высокой удельной мощностью, поддержкой широкого диапазона входного напряжения и низким потреблением без нагрузки. Исполнение -SF означает закрытый корпус с вентилятором на боковой стороне.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| RPS | Серия источников питания |
| 400 | Номинальная мощность 400 Вт |
| 24 | Выходное напряжение 24 В |
| SF | Закрытое исполнение с вентилятором на боковой стороне |
Особенности
- Компактное исполнение 5" × 3".
- Медицинское одобрение по 2 × MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN 60601-1.
- Подходит для применения как в системах класса I с защитным проводником, так и в системах класса II без защитного проводника.
- Выходная мощность до 400 Вт при принудительном охлаждении 25 CFM.
- Эффективность до 94%.
- Потребление без нагрузки менее 0,5 Вт при управлении PS-ON.
- Встроенные выходы 5Vsb, питание вентилятора 12 В, сигнал Power Good, Power Fail, дистанционное включение.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Допустимая высота эксплуатации до 4000 м.
- Закрытое исполнение с вентилятором на боковой стороне.
Области применения
- Оральный ирригатор.
- Аппарат для гемодиализа.
- Медицинские компьютерные мониторы.
- Устройства терапии апноэ сна.
- Насосное оборудование.
- Электрические кровати.
Описание
RPS-400-24-SF — это 400-ваттный высоконадежный «зеленый» медицинский источник питания на печатной плате, выполненный в закрытом корпусе. Он рассчитан на вход 80…264 В переменного тока и обеспечивает выход 24 В при высокой плотности мощности в форм-факторе 5" × 3". Серия предназначена для систем медицинского назначения, обеспечивает очень низкое потребление в режиме холостого хода и соответствует требованиям по электромагнитной совместимости и изоляции для медицинского оборудования.
Модель допускает конфигурацию для систем класса I и класса II, а также имеет варианты с вентилятором и без него. Для исполнения RPS-400-24-SF характерен боковой вентилятор и закрытый корпус.
Технические параметры
| Параметр | Значение |
|---|---|
| Выходное напряжение | 24 В |
| Выходной ток при 25 CFM | 16,7 А |
| Выходной ток при конвекционном охлаждении | 10,5 А |
| Номинальная выходная мощность при 25 CFM | 400,8 Вт |
| Номинальная выходная мощность при конвекционном охлаждении | 252 Вт |
| Диапазон подстройки выходного напряжения | 22,8…25,2 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 1000 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC при полной нагрузке |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Защита от перегрузки | 105…135% от номинальной выходной мощности; режим hiccup, восстановление автоматически после устранения неисправности |
| Защита от перенапряжения | 26,4…31,2 В; отключение выходного напряжения, восстановление после повторного включения |
| Параметр входа | Значение |
|---|---|
| Диапазон входного напряжения | 80…264 В AC, 113…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC при полной нагрузке |
| КПД, тип. | 93% |
| Потребляемый ток, тип. | 4,2 А при 115 В AC; 2,1 А при 230 В AC |
| Пусковой ток, тип. | 35 А при 115 В AC; 70 А при 230 В AC, холодный старт |
| Ток утечки, макс. | Ток утечки на землю < 200 мкА при 264 В AC 50 Гц; ток прикосновения < 70 мкА при 264 В AC |
| Функциональные сигналы и вспомогательные выходы | Значение |
|---|---|
| 5 В standby | 5 В / 0,6 А без вентилятора; 1 А с вентилятором 25 CFM |
| Питание вентилятора | 12 В / 0,5 А для привода вентилятора |
| Сигнал PS-ON | Включение: «High» или > 2…5 В; выключение: «Low» или < 0…0,5 В |
| Сигнал Power Good / Power Fail | TTL-сигнал переходит в высокий уровень с задержкой 10…500 мс после запуска; переходит в низкий уровень минимум за 1 мс до снижения Vo ниже 90% от номинала |
| Управление вентилятором | Вентилятор включается при нагрузке от 20% минимум для исполнений RPS-400-xxTF/SF |
| Параметр | Значение |
|---|---|
| Изоляционный уровень | Первичная-вторичная: 2 × MOPP; первичная-земля: 1 × MOPP; вторичная-земля: 1 × MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| Параметр | Значение |
|---|---|
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 4000 м |
| Параметр | Значение |
|---|---|
| ЭМС, излучение | BS EN/EN55011 (CISPR11), класс B для проводимых и излучаемых помех согласно примечаниям; гармонические токи — класс A; мерцание напряжения — согласно стандарту |
| ЭМС, помехоустойчивость | ESD: уровень 4, 15 кВ воздух; 8 кВ контакт RF field susceptibility: уровень 3, 10 В/м (80 МГц…2,7 ГГц), таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) EFT bursts: уровень 3, 2 кВ Surge susceptibility: уровень 4, 4 кВ линия-земля; 2 кВ линия-линия Conducted susceptibility: уровень 3, 10 В Magnetic field immunity: уровень 4, 30 А/м Voltage dip, interruption: 100% провал 1 период; 30% провал 25 периодов; 100% прерывания 250 периодов |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 approved; Design refer to BS EN/EN60335-1 (по запросу) |
MTBF
| Показатель | Значение |
|---|---|
| MTBF | 1393,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 194,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные размеры и упаковка
| Параметр | Значение |
|---|---|
| Тип корпуса | RPS-400-SF, закрытое исполнение с вентилятором на боковой стороне |
| Габариты Д × Ш × В | 160 × 86 × 43 мм |
| Масса нетто | 0,64 кг |
| Упаковка, количество в коробке | 24 шт. |
| Масса брутто | 16,4 кг |
| Объем упаковки | 0,91 CUFT |
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары проводов длиной 12 дюймов, завершенной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает настройку, регулирование по линии и регулирование по нагрузке.
- Дерейтинг может потребоваться при пониженном входном напряжении. Следует проверить кривую дерейтирования для получения подробностей.
- Ток прикосновения измеряется от первичного входа до выходного постоянного тока.
- Дерейтирование температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 футов).
- Источник питания рассматривается как компонент, который должен быть установлен в конечное оборудование. Испытания ЭМС для класса I с защитным проводником и для класса II без защитного проводника выполняются при установке на металлическую пластину 360 мм × 360 мм толщиной 1 мм; окончательное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС.
