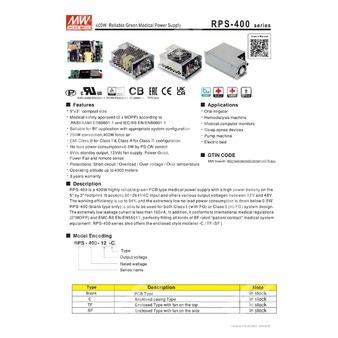

RPS-400-24-TF - 400-ваттный медицинский AC/DC источник питания 24 В с принудительным охлаждением и сигналами управления.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | RPS-400 | Серия источников питания мощностью 400 Вт |
| Выходное напряжение | 24 | Номинальное выходное напряжение 24 В |
| Исполнение | TF | Закрытое исполнение с вентилятором сверху |
Назначение и общая характеристика
RPS-400-24-TF представляет собой медицинский импульсный источник питания переменного/постоянного тока серии RPS-400, рассчитанный на номинальную мощность до 400 Вт при принудительном воздушном охлаждении. Изделие предназначено для применения в системах медицинского оборудования и допускает использование в конфигурациях Class I с FG. Для версии TF корпус закрытого типа оснащён вентилятором, расположенным на верхней стороне.
Основные особенности
- Компактное исполнение формата 5"×3".
- Медицинское исполнение с уровнем изоляции 2xMOPP между первичной и вторичной сторонами.
- Входной диапазон 80~264 В переменного тока и 113~370 В постоянного тока.
- Номинальная выходная мощность 400 Вт при принудительном охлаждении 25 CFM.
- Высокий КПД, типовое значение 93% для версии 24 В.
- Очень низкое потребление холостого хода: менее 0,5 Вт.
- Выходы 5Vsb, питание вентилятора 12 В, сигнал PS-ON, сигнал Power Good/Power Fail.
- Защиты: от перегрузки, перенапряжения, перегрева, короткого замыкания.
- Высота применения до 4000 м.
Применение
- Оральный ирригатор.
- Аппарат для гемодиализа.
- Мониторы медицинских вычислительных систем.
- Устройства для терапии апноэ сна.
- Насосные системы.
- Электрическая кровать.
Параметры выхода
| Параметр | Значение для RPS-400-24-TF |
| Выходное напряжение | 24 В |
| Выходной ток при 25 CFM | 16,7 А |
| Выходной ток при конвекции | 10,5 А |
| Номинальная мощность при 25 CFM | 400,8 Вт |
| Номинальная мощность при конвекции | 252 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Диапазон регулировки выходного напряжения | 22,8~25,2 В |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 80~264 В переменного тока, 113~370 В постоянного тока |
| Диапазон частоты сети | 47~63 Гц |
| Коэффициент мощности | PF>0,94 при 230 В AC; PF>0,98 при 115 В AC, при полной нагрузке |
| КПД типовое | 93% |
| Потребляемый ток AC, типовой | 4,2 А при 115 В AC; 2,1 А при 230 В AC |
| Ток пуска, типовой | 35 А при 115 В AC; 70 А при 230 В AC, холодный запуск |
| Время установления | 1500 мс, 30 мс при 115 В AC; 1000 мс, 30 мс при 230 В AC, при полной нагрузке |
| Время удержания | 16 мс при 115 В AC; 16 мс при 230 В AC, при полной нагрузке |
| Ток утечки | ток утечки на землю <200 мкА при 264 В AC, 50 Гц; ток прикосновения <70 мкА при 264 В AC |
Функции и сигналы
| Параметр | Значение |
| Резервный выход 5 В | 5 В при 0,6 А без вентилятора; 5 В при 1 А с вентилятором 25 CFM |
| Питание вентилятора | 12 В при 0,5 А |
| Управление включением | Включение: PS-ON = «Hi» или > 2~5 В; выключение: PS-ON = «Low» или < 0~0,5 В |
| Сигнал Power Good / Power Fail | TTL-сигнал переходит в высокий уровень через 10~500 мс после включения; становится низким минимум за 1 мс до падения Vo ниже 90% от номинала |
| Управление вентилятором | Вентилятор включается при нагрузке не менее 20% для версий RPS-400-xxTF/SF |
Защитные функции
| Параметр | Значение |
| Перегрузка | 105~135% от номинальной выходной мощности; защита: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Для RPS-400-24: 26,4~31,2 В; защита: отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30~+70 °C |
| Рабочая влажность | 20~90% RH, без конденсации |
| Температура и влажность хранения | -40~+85 °C, 10~95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0~50 °C |
| Вибрация | 10~500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 4000 м |
Изоляция и безопасность
| Параметр | Значение |
| Уровень изоляции | Primary-Secondary: 2xMOPP; Primary-Earth: 1xMOPP; Secondary-Earth: 1xMOPP |
| Испытательное напряжение | Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 approved; Design refer to BS EN/EN60335-1 (по запросу) |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонические составляющие | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| ESD | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздушный разряд; уровень 4, 8 кВ контактный разряд |
| RF-поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц~2,7 ГГц); таблица 9, 9~28 В/м (385 МГц~5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Проводимая устойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надёжность
| Параметр | Значение |
| MTBF | 1393,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 194,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и упаковка
| Параметр | Значение |
| Габариты | 130 × 86 × 58,5 мм |
| Масса нетто | 0,58 кг |
| Количество в упаковке | 24 шт. |
| Масса брутто | 14,9 кг |
| Объём упаковки | 0,86 CUFT |
Разъёмы и выводы
Входной разъём AC (CN1): JST B3P-VH или эквивалент.
| Контакт | Назначение |
| 1 | AC/L |
| 2 | Нет контакта |
| 3 | AC/N |
Функциональный разъём (CN11): TKP DH2I-2X2 или эквивалент.
| Контакт | Назначение |
| 1 | -S |
| 2 | +S |
| 3 | DC COM |
| 4 | PG |
Функциональный разъём (CN95): TKP DH2L-2X2 или эквивалент.
| Контакт | Назначение |
| 1 | 5Vsb |
| 2,4 | DC COM |
| 3 | PS-ON |
Выходной разъём DC (CN2, CN3):
| Контакт | Назначение | Исполнение |
| CN2 | -V | Выходные клеммы |
| CN3 | +V | Выходные клеммы |
Разъём вентилятора (CN12): TKP 8812-2 или эквивалент, кроме RPS-400-TF/SF.
| Контакт | Назначение |
| 1 | DC COM |
| 2 | +12V |
Примечания
- Все параметры, не оговорённые особо, измеряются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары 12" и параллельного конденсатора 0,1 мкФ / 47 мкФ.
- Допуск включает настройку, линейную стабилизацию и стабилизацию по нагрузке.
- Может потребоваться снижение допустимой нагрузки при низком входном напряжении; следует проверять кривую дерейтингa.
- Ток утечки измеряется от первичного входа до выхода постоянного тока.
- Температурный дерейтинг составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
- Источник питания рассматривается как компонент, который должен быть установлен в конечном оборудовании; все EMC-испытания для изделий Class I с FG выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм, для Class II без FG — на пластину 130 мм × 86 мм толщиной 1 мм.
RPS-400-24-TF относится к закрытым моделям серии RPS-400 с верхним вентилятором и рассчитан на применение в системах, где требуется компактный медицинский AC/DC источник питания с резервным выходом, сигналами управления и повышенными требованиями к изоляции и электромагнитной совместимости.
