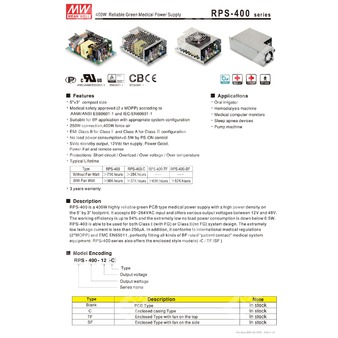

RPS-400-24 - медицинский импульсный источник питания 24 В, 400 Вт для систем с низким уровнем утечек и защитными функциями.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | RPS-400 | Серия медицинских источников питания мощностью 400 Вт |
| Выходное напряжение | 24 | Номинальное выходное напряжение 24 В |
| Исполнение | — | Базовое исполнение PCB Type, без суффикса корпуса |
Назначение и особенности
RPS-400-24 относится к серии высоконадежных «зелёных» медицинских источников питания Mean Well класса мощности 400 Вт. Модель предназначена для применения в составе медицинского оборудования и других систем, где требуются:
- высокая удельная мощность;
- низкое энергопотребление на холостом ходу;
- низкие токи утечки;
- соответствие требованиям медицинской изоляции;
- наличие сигналов удалённого включения и контроля состояния;
- комплексная защита от перегрузки, перенапряжения и перегрева.
Особенности серии
- Компактное исполнение 5"x3".
- Медицинская безопасность: 2 x MOPP в цепи первичная сторона — вторичная сторона.
- Поддержка конфигураций класса I и класса II в зависимости от исполнения и системной реализации.
- Сверхнизкое энергопотребление без нагрузки: менее 0,5 Вт.
- Удалённое управление включением PS-ON.
- Сигналы Power Good / Power Fail.
- Выход 5VSB для дежурного питания.
- Выход питания вентилятора 12 В.
- Наличие удалённой обратной связи по выходному напряжению.
- Работа на высоте до 4000 м.
Возможные применения
- аппараты для орошения полости рта;
- гемодиализные аппараты;
- медицинские компьютерные мониторы;
- устройства терапии апноэ сна;
- насосные системы;
- электрические кровати.
Основные электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Диапазон регулировки основного выхода | 22,8…25,2 В |
| Номинальная мощность при 25CFM | 400,8 Вт |
| Номинальная мощность при конвекции | 252 Вт |
| Ток нагрузки при 25CFM | 16,7 А |
| Ток нагрузки при конвекции | 10,5 А |
| Пульсации и шум, максимум | 150 мВп-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установления, время нарастания | 1500 мс, 30 мс при 115 В AC; 1000 мс, 30 мс при 230 В AC |
| Время удержания | 16 мс при 115 В AC; 16 мс при 230 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В AC / 113…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC и PF > 0,98 при 115 В AC на полной нагрузке |
| КПД, тип. | 93% |
| Ток потребления, тип. | 4,2 А при 115 В AC; 2,1 А при 230 В AC |
| Пусковой ток, тип. | 35 А при 115 В AC; 70 А при 230 В AC, холодный старт |
| Ток утечки | Менее 200 мкА при 264 В AC, 50 Гц; ток прикосновения менее 70 мкА при 264 В AC |
Выход и функциональные цепи
| Параметр | Значение |
| Дежурный выход 5VSB | 5 В / 0,6 А без вентилятора, 1 А с вентилятором 25CFM |
| Питание вентилятора | 12 В / 0,5 А |
| Сигнал включения PS-ON | Включение: высокий уровень или > 2…5 В; выключение: низкий уровень или < 0…0,5 В |
| Сигнал Power Good / Power Fail | Логический уровень становится высоким с задержкой 10…500 мс после установления выходного напряжения; переходит в низкий уровень минимум за 1 мс до снижения Vo ниже 90% номинала |
| Отключение по перегреву | Выходное напряжение отключается; восстановление автоматически после снижения температуры |
| Защита от перегрузки | 105…135% от номинальной выходной мощности, режим hiccup, автоматическое восстановление |
| Защита от перенапряжения | 26,4…31,2 В |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 4000 м |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Уровень изоляции | Первичная — вторичная: 2 x MOPP; первичная — земля: 1 x MOPP; вторичная — земля: 1 x MOPP |
| Испытательное напряжение | Вход — выход: 4 кВ AC; вход — земля: 2 кВ AC; выход — земля: 1,5 кВ AC |
| Сопротивление изоляции | Вход — выход, вход — FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 approved; design refer to BS EN/EN60335-1 (по запросу) |
| Эмиссия | BS EN/EN55011 (CISPR11), BS EN/EN61000-3-2, BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN55035, BS EN/EN60601-1-2, BS EN/EN61204-3 |
Устойчивость к помехам
| Вид воздействия | Уровень |
| Электростатический разряд | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| РЧ-излучение | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные перенапряжения | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Кондуктивная помеха | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 1393,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 194,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76,2 × 35 мм |
| Объём | 0,39 кг |
| Упаковка | 36 шт. в коробке |
| Масса брутто | 15 кг |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, терминированной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
- Может потребоваться снижение мощности при низком входном напряжении; см. кривую дерейтингa.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; испытания EMC для класса I с FG выполняются на металлической пластине 360 мм × 360 мм толщиной 1 мм, для класса II без FG — на пластине 130 мм × 86 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям EMC.
Конструктив и подключение
| Разъём входа переменного тока | JST B3P-VH или эквивалент |
| Функциональный разъём CN95 | TKP DH2L-2X2 или эквивалент |
| Функциональный разъём CN11 | TKP DH2I-2X2 или эквивалент |
| Выходной разъём постоянного тока | Клеммы под винт M3,5, момент затяжки до 8 lbs-in (90 cNm) максимум |
Назначение выводов
| Разъём | Контакт | Назначение |
| CN1 | 1 | AC/L |
| CN1 | 2 | Нет вывода |
| CN1 | 3 | AC/N |
| CN11 | 1 | -S |
| CN11 | 2 | +S |
| CN11 | 3 | DC COM |
| CN11 | 4 | PG |
| CN95 | 1 | 5Vsb |
| CN95 | 2,4 | DC COM |
| CN95 | 3 | PS-ON |
| CN2 | — | -V |
| CN3 | — | +V |
| CN12 | 1 | DC COM |
| CN12 | 2 | +12V |
Примечание по конфигурации: для исполнения PCB Type при 230 В AC обеспечивается класс B по проводимым и излучаемым помехам; при 110 В AC — класс B по проводимым и класс A по излучаемым помехам. В конфигурации класса II без FG достигается класс A как по проводимым, так и по излучаемым помехам.
