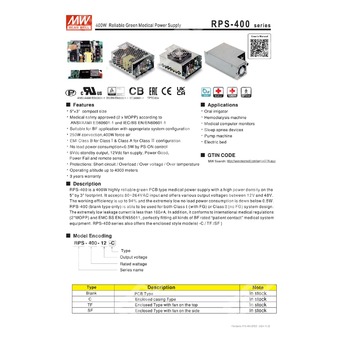

RPS-400-27-C — закрытый медицинский источник питания 400 Вт с выходным напряжением 27 В.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | RPS-400 | Серия источников питания мощностью 400 Вт |
| Выходное напряжение | 27 | Номинальное выходное напряжение 27 В |
| Исполнение | C | Закрытое исполнение |
Назначение и особенности
RPS-400-27-C представляет собой высоконадежный «зелёный» медицинский источник питания с высокой удельной мощностью. Устройство рассчитано на питание медицинского и промышленного оборудования, где требуется стабилизированное выходное напряжение 27 В, низкое потребление без нагрузки и соответствие требованиям электробезопасности для медицинской техники.
Модель относится к серии RPS-400 и выполнена в закрытом корпусе. Для серии характерны работа от сети переменного тока широкого диапазона, высокий коэффициент мощности, высокий КПД, наличие вспомогательных выходов и защит по перегрузке, перенапряжению и перегреву.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 27 В |
| Диапазон подстройки основного выхода | 25,6…28,4 В |
| Номинальный ток при 25CFM | 14,9 А |
| Номинальный ток при конвекции | 9,3 А |
| Номинальная мощность при 25CFM | 402,3 Вт |
| Номинальная мощность при конвекции | 251,1 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск по напряжению | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В переменного тока; 113…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| Типичное КПД | 93,5% |
| Потребляемый ток | 4,2 А при 115 В AC; 2,1 А при 230 В AC |
| Пусковой ток | 35 А при 115 В AC; 70 А при 230 В AC, холодный пуск |
| Время запуска | 1000 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
| Ток утечки | Ток утечки на землю < 200 мкА при 264 В AC, 50 Гц; ток утечки на прикосновение < 70 мкА при 264 В AC |
Вспомогательные выходы и сигналы
| Параметр | Значение |
| Резервный выход 5 В | 5 В при 0,6 А без вентилятора; 1 А с вентилятором 25CFM |
| Питание вентилятора | 12 В при 0,5 А для питания вентилятора |
| Сигнал включения | Включение при PS-ON = «Hi» или > 2…5 В; выключение при PS-ON = «Low» или < 0…0,5 В |
| Сигнал Power Good / Power Fail | TTL-уровень устанавливается в высокий уровень через 10…500 мс после стабилизации питания; переходит в низкий уровень минимум за 1 мс до снижения Vo ниже 90% от номинала |
Защитные функции
| Защита от перегрузки | 105…135% от номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 29,7…35,1 В; тип защиты — отключение выходного напряжения с автоматическим восстановлением |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 минут/цикл, 60 минут по осям X, Y, Z |
| Рабочая высота | 4000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2xMOPP; первичная цепь — земля: 1xMOPP; вторичная цепь — земля: 1xMOPP |
| Испытательное напряжение | Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 approved; проектирование по BS EN/EN60335-1 по запросу |
| ЭМС-излучение | BS EN/EN55011 (CISPR11), BS EN/EN61000-3-2, BS EN/EN61000-3-3 |
| ЭМС-помехоустойчивость | BS EN/EN55035, BS EN/EN60601-1-2, BS EN/EN61204-3 |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые импульсные помехи | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Проведённая помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период; 30% провал 25 периодов; 100% прерывания 250 периодов |
| Проведённые помехи | Класс B |
| Излучаемые помехи | Класс B |
| Гармонические токи | Класс A |
| Пульсации напряжения сети | --- |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 1393,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 194,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты корпуса | 130 × 86 × 43 мм |
| Масса нетто | 0,51 кг |
| Упаковка | 24 шт. в упаковке; масса брутто 13,2 кг |
| Объём упаковки | 0,77 CUFT |
Механическое исполнение и подключения
Исполнение C относится к закрытому корпусу. Для монтажа предусмотрены крепёжные отверстия под винты M3. Рекомендуемая глубина ввода винта: 4 мм. Рекомендуемый момент затяжки: 4…6 кгс·см.
| Разъём входа переменного тока | CN1 | JST B3P-VH или эквивалент |
| Назначение выводов CN1 | 1 — AC/L; 2 — без вывода; 3 — AC/N |
| Разъём функций | CN95 | TKP DH2L-2X2 или эквивалент |
| Назначение выводов CN95 | 1 — 5Vsb; 2,4 — DC COM; 3 — PS-ON |
| Разъём функций | CN11 | TKP DH2I-2X2 или эквивалент |
| Назначение выводов CN11 | 1 — -S; 2 — +S; 3 — DC COM; 4 — PG |
| Выходные клеммы постоянного тока | CN2, CN3 | CN2 — -V; CN3 — +V |
| Вентиляторный разъём | CN12 | TKP 8812-2 или эквивалент |
| Назначение выводов CN12 | 1 — DC COM; 2 — +12V |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулировку линии и регулировку нагрузки.
- В области низкого входного напряжения может потребоваться снижение нагрузки; необходимо проверять кривую снижения мощности.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Источник питания рассматривается как компонент, который должен быть установлен в конечное оборудование; испытания ЭМС для систем класса I выполняются при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм с соединением FG. Для систем класса II испытания выполняются при монтаже на металлической пластине 130 мм × 86 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС.
