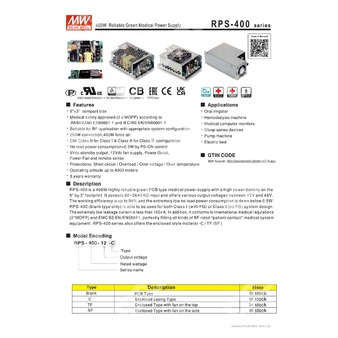

RPS-400-27-SF - медицинский импульсный источник питания 400 Вт с выходным напряжением 27 В и боковым вентилятором.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| RPS | Серия источников питания Mean Well для медицинского применения |
| 400 | Номинальная мощность 400 Вт |
| 27 | Выходное напряжение 27 В |
| SF | Закрытое исполнение с вентилятором на боковой стороне |
Краткое назначение
Источник питания предназначен для питания медицинского и сопутствующего промышленного оборудования, требующего стабилизированного выхода 27 В, высокой удельной мощности и усиленной изоляции.
Свойства и особенности
- Выходная мощность до 400 Вт при принудительном воздушном охлаждении.
- Медицинское исполнение с уровнем изоляции 2 x MOPP между первичной и вторичной цепями.
- Широкий диапазон входного напряжения 80 ~ 264 В переменного тока.
- Высокий КПД: тип. 93.5%.
- Низкое потребление без нагрузки: менее 0.5 Вт.
- Встроенные защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Наличие сигнала дистанционного включения PS-ON, сигнала Power Good / Power Fail, а также вспомогательного выхода 5 Vsb и питания вентилятора 12 В.
- Исполнение SF — закрытый корпус с вентилятором на боковой стороне.
- Соответствие требованиям для медицинского оборудования и систем класса I с FG.
- Работа на высоте до 4000 м.
Назначение по применению
- Аппараты для оральной ирригации.
- Аппараты гемодиализа.
- Мониторы медицинских компьютеров.
- Устройства для терапии апноэ сна.
- Насосное оборудование.
- Электрические кровати.
Параметры выхода
| Параметр | Значение |
|---|---|
| Выходное напряжение | 27 В |
| Номинальный ток при 25 CFM | 14.9 А |
| Номинальная мощность при 25 CFM | 402.3 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон регулировки напряжения основного выхода | 25.6 ~ 28.4 В |
| Допуск по напряжению | ±1.0% |
| Нестабильность по линии | ±0.5% |
| Нестабильность по нагрузке | ±1.0% |
Параметры входа
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 80 ~ 264 В переменного тока, 113 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0.94 при 230 В AC, PF > 0.98 при 115 В AC, при полной нагрузке |
| КПД типовой | 93.5% |
| Потребляемый ток AC, тип. | 4.2 А при 115 В AC / 2.1 А при 230 В AC |
| Пусковой ток, тип. | 35 А при 115 В AC / 70 А при 230 В AC, холодный старт |
| Время запуска и нарастания | 1500 мс, 30 мс при 115 В AC; 1000 мс, 30 мс при 230 В AC, при полной нагрузке |
| Время удержания | 16 мс при 115 В AC / 16 мс при 230 В AC, при полной нагрузке |
| Ток утечки | Ток утечки на землю < 200 мкА при 264 В AC 50 Гц; ток прикосновения < 70 мкА при 264 В AC |
Вспомогательные и управляющие цепи
| Параметр | Значение |
|---|---|
| Резервный выход 5 В | 5 В при 0.6 А без вентилятора, 1 А с вентилятором 25 CFM |
| Питание вентилятора | 12 В при 0.5 А для привода вентилятора |
| Сигнал включения PS-ON | Включение: PS-ON = "Hi" или > 2 ~ 5 В; выключение: PS-ON = "Low" или < 0 ~ 0.5 В |
| Сигнал Power Good / Power Fail | TTL-сигнал переходит в высокий уровень с задержкой 10 ~ 500 мс после запуска; переходит в низкий уровень минимум за 1 мс до снижения Vo ниже 90% от номинала |
| Контроль вентилятора | Вентилятор включается при минимальной нагрузке 20% для исполнений RPS-400-xxTF/SF |
Защиты
| Параметр | Значение |
|---|---|
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; тип защиты: прерывистый режим с автоматическим восстановлением после устранения аварии |
| Перенапряжение | 29.7 ~ 35.1 В; тип защиты: отключение выходного напряжения с автоматическим восстановлением после повторного включения |
| Перегрев | Тип защиты: отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -30 ~ +70 °C, см. кривую снижения нагрузки |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации | 4000 метров |
Изоляция и безопасность
| Параметр | Значение |
|---|---|
| Уровень изоляции | Первичная-вторичная: 2 x MOPP; первичная-земля: 1 x MOPP; вторичная-земля: 1 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 approved; проектирование по BS EN/EN60335-1 по запросу |
ЭМС
| Параметр | Значение |
|---|---|
| Стандарты ЭМС | BS EN/BS EN/BS EN/EN55035, EN60601-1-2, EN61204-3 |
| Кондуктивные помехи | BS EN/EN55011 (CISPR11), класс B; см. примечание 1 |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B; см. примечание 1 |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Колебание напряжения | BS EN/EN61000-3-3 |
| ЭСР | BS EN/EN61000-4-2, уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 3, 10 В/м (80 МГц ~ 2.7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5.78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Проведённая устойчивость | BS EN/EN61000-4-6, уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
Надёжность, габариты и упаковка
| Параметр | Значение |
|---|---|
| MTBF | 1393.3 тыс. ч, Telcordia SR-332 (Bellcore); 194.1 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты | 160 × 86 × 43 мм |
| Объём | 0.91 CUFT |
| Масса нетто | 0.64 кг |
| Количество в упаковке | 24 шт. |
| Масса брутто | 16.4 кг |
Примечания
1. При входном напряжении 230 В AC исполнение PCB Type обеспечивает класс B по кондуктивным и излучаемым помехам. При 110 В AC исполнение PCB Type обеспечивает класс B по кондуктивным помехам и класс A по излучаемым помехам. В системе класса II без FG обеспечивает класс A по кондуктивным и излучаемым помехам.
2. Закрытые исполнения (-C/TF/SF) не предназначены для конфигурации в системе класса II без FG, но рекомендуются для применения в системе класса I с FG.
3. Для закрытых исполнений приводятся отдельные указания по монтажу.
4. Все параметры, не оговоренные особо, измеряются при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
5. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, оконцованного параллельным конденсатором 0.1 мкФ и 47 мкФ.
6. Ток утечки измеряется от первичного входа к выходу постоянного тока.
7. Дерейтинг по температуре: 3.5 °C/1000 м для исполнений без вентилятора и 5 °C/1000 м для исполнений с вентилятором при высоте выше 2000 м (6500 ft).
8. Источник питания рассматривается как компонент для установки в конечное оборудование; все испытания ЭМС для класса I с FG выполняются на металлической плите 360 мм × 360 мм толщиной 1 мм, а для класса II без FG — на металлической плите 130 мм × 86 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
