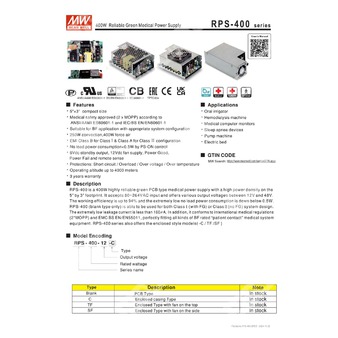

RPS-400-27-TF - медицинский источник питания 400 Вт с выходом 27 В, принудительным охлаждением и сигналами управления.
RPS-400 series — серия высоконадежных медицинских AC/DC источников питания с высоким удельным уровнем мощности, предназначенная для применения в медицинском и промышленном оборудовании. Модификация RPS-400-27-TF относится к исполнению с выходным напряжением 27 В, мощностью до 400 Вт при обдуве и к исполнению -TF в закрытом корпусе с вентилятором сверху.
Расшифровка партномера
| RPS |
Серия источников питания |
| 400 |
Номинальная мощность серии, 400 Вт |
| 27 |
Выходное напряжение 27 В |
| TF |
Закрытое исполнение с вентилятором сверху |
Особенности
- Компактный размер 5" × 3".
- Одобрение по медицинским стандартам безопасности 2 × MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Подходит для применения в B.F. оборудовании при корректной системной конфигурации.
- Наличие выхода 5 Vsb для дежурного питания, питания вентилятора 12 V, сигнала PS-ON, сигнала Power Good / Power Fail и дистанционного считывания.
- Низкое потребление холостого хода, менее 0,5 Вт при управлении PS-ON.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Высота над уровнем моря до 4000 м.
- Исполнение -TF — закрытый корпус с вентилятором сверху.
Области применения
- Оральный ирригатор.
- Аппарат гемодиализа.
- Медицинские компьютерные мониторы.
- Устройства терапии апноэ сна.
- Насосные системы.
- Электрическая кровать.
Выходные параметры
| Выходное напряжение |
27 В |
| Выходной ток при обдуве 25 CFM |
14,9 А |
| Выходной ток при естественной конвекции |
9,3 А |
| Номинальная мощность при обдуве 25 CFM |
402,3 Вт |
| Номинальная мощность при естественной конвекции |
251,1 Вт |
| Диапазон подстройки основного выхода |
25,6...28,4 В |
| Допуск выходного напряжения |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Пульсации и шум |
200 мВ п-п |
| Перенапряжение защиты |
29,7...35,1 В |
Входные параметры
| Диапазон входного напряжения |
80...264 В переменного тока / 113...370 В постоянного тока |
| Диапазон частоты сети |
47...63 Гц |
| Коэффициент мощности |
PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД |
93,5% |
| Потребляемый ток |
4,2 А при 115 В AC; 2,1 А при 230 В AC |
| Пусковой ток |
35 А при 115 В AC; 70 А при 230 В AC, холодный запуск |
| Время запуска и установления |
1500 мс, 30 мс при 115 В AC; 1000 мс, 30 мс при 230 В AC, при полной нагрузке |
| Время удержания |
16 мс при 115 В AC; 16 мс при 230 В AC, при полной нагрузке |
| Ток утечки |
Earth leakage current < 200 мкА при 264 В AC 50 Гц; touch current < 70 мкА при 264 В AC |
Функциональные сигналы и вспомогательные выходы
| Дежурный выход 5 Vsb |
5 В / 0,6 А без вентилятора; 1 А с вентилятором 25 CFM; пульсации 120 мВ п-п |
| Питание вентилятора |
12 В / 0,5 А |
| Сигнал включения PS-ON |
Включение при "Hi" или > 2...5 В; выключение при "Low" или < 0...0,5 В |
| Сигнал Power Good / Power Fail |
Логический уровень формируется с задержкой 10...500 мс после запуска; низкий уровень устанавливается минимум за 1 мс до снижения Vo ниже 90% номинала |
| Управление вентилятором |
Вентилятор включается при нагрузке от 20% минимум, для исполнений RPS-400-xxTF/SF |
Защиты
| Перегрузка |
105...135% от номинальной выходной мощности; защита с режимом hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
29,7...35,1 В; защита с отключением выхода и автоматическим восстановлением |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Параметры окружающей среды
| Рабочая температура |
-30...+70 °C |
| Рабочая влажность |
20...90% RH, без конденсации |
| Температура хранения |
-40...+85 °C |
| Влажность хранения |
10...95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
10...500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота |
4000 м |
Изоляция и безопасность
| Уровень изоляции |
Первичная-вторичная: 2 × MOPP; первичная-земля: 1 × MOPP; вторичная-земля: 1 × MOPP |
| Испытательное напряжение |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2, TUV BS EN/EN60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 approved; Design refer to BS EN/EN60335-1 (by request) |
ЭМС
| Излучаемые помехи |
BS EN/EN55011 (CISPR11), класс B; примечание: зависит от конфигурации и наличия FG |
| Проводимые помехи |
BS EN/EN55011 (CISPR11), класс B; примечание: зависит от конфигурации и наличия FG |
| Гармонические токи |
BS EN/EN61000-3-2, класс A |
| Мерцание напряжения |
BS EN/EN61000-3-3 |
| ESD |
BS EN/EN61000-4-2, уровень 4, 15 кВ воздух; 8 кВ контакт |
| Устойчивость к ВЧ полю |
BS EN/EN61000-4-3, уровень 3, 10 В/м (80 МГц...2,7 ГГц); таблица 9, 9...28 В/м (385 МГц...5,78 ГГц) |
| Быстрые переходные процессы |
BS EN/EN61000-4-4, уровень 3, 2 кВ |
| Импульсные помехи |
BS EN/EN61000-4-5, уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Кондуктивная помехоустойчивость |
BS EN/EN61000-4-6, уровень 3, 10 В |
| Магнитное поле |
BS EN/EN61000-4-8, уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11, 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
MTBF
| MTBF |
1393,3 тыс. часов минимум по Telcordia SR-332 (Bellcore); 194,1 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Габариты и исполнение
| Исполнение |
Закрытый тип с вентилятором сверху |
| Размеры |
130 × 86 × 58,5 мм |
| Масса нетто |
0,58 кг |
| Объем упаковки |
0,86 CUFT |
| Количество в упаковке |
24 шт. |
| Масса брутто |
14,9 кг |
Примечания
- Все параметры, не указанные особо, измеряются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12" с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку допуска, линейную стабилизацию и стабилизацию по нагрузке.
- Может потребоваться снижение нагрузки при пониженном входном напряжении. Следует учитывать кривую дерейтинг.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м (6500 ft).
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС для класса I с FG выполняются на металлической пластине 360 мм × 360 мм толщиной 1 мм; для класса II без FG — на пластине 130 мм × 86,6 мм толщиной 1 мм. Окончательная система должна быть повторно подтверждена на соответствие требованиям ЭМС.
Подключение
| Входной разъём AC |
JST B3P-VH или эквивалент |
| Функциональный разъём CN11 |
TKP DH2I-2X2 или эквивалент |
| Функциональный разъём CN95 |
TKP DH2L-2X2 или эквивалент |
| Выходные клеммы DC |
М3.5, винт Pan HD, момент затяжки до 8 lbs-in (90 cNm) максимум |
| Разъём вентилятора |
TKP 8812-2 или эквивалент |
Назначение контактов:
| CN1, вывод 1 |
AC/L |
| CN1, вывод 2 |
Не задействован |
| CN1, вывод 3 |
AC/N |
| CN2 |
-V |
| CN3 |
+V |
| CN11, вывод 1 |
-S |
| CN11, вывод 2 |
+S |
| CN11, вывод 3 |
DC COM |
| CN11, вывод 4 |
PG |
| CN95, вывод 1 |
5 Vsb |
| CN95, вывод 2 и 4 |
DC COM |
| CN95, вывод 3 |
PS-ON |
| CN12, вывод 1 |
DC COM |
| CN12, вывод 2 |
+12 В |
RPS-400-27-TF представляет собой медицинский AC/DC источник питания серии RPS-400 с выходом 27 В, рассчитанный на применение в составе конечной аппаратуры, требующей высокой надежности, сигнализации состояния и соответствия медицинским нормам электробезопасности и ЭМС.
