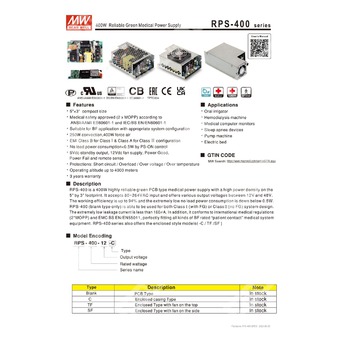

RPS-400-48-C - медицинский источник питания 48 В мощностью 400 Вт в закрытом корпусе для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | RPS-400 | Серия медицинских источников питания мощностью 400 Вт |
| Выходное напряжение | 48 | Номинальное выходное напряжение 48 В |
| Исполнение | C | Закрытое исполнение |
Назначение и особенности
RPS-400-48-C представляет собой высоконадежный зелёный медицинский источник питания постоянного тока мощностью 400 Вт серии RPS-400 в закрытом корпусе. Изделие рассчитано на применение в медицинском и промышленном оборудовании, где требуются повышенная электрическая безопасность, малая утечка, высокий КПД и поддержка удалённого включения, сигнала Power Good и питания вентилятора.
Особенности
- Компактное исполнение с высокой удельной мощностью.
- Соответствие медицинским требованиям по изоляции и безопасности.
- Работа от сети переменного тока с широким диапазоном входного напряжения.
- Низкое потребление без нагрузки: менее 0,5 Вт.
- Выход вспомогательного питания 5 В standby и питание вентилятора 12 В.
- Удалённое включение/выключение по сигналу PS-ON.
- Сигнал Power Good / Power Fail.
- Защита от перегрузки, перенапряжения и перегрева.
- Предназначен для работы на высоте до 4000 м.
- Закрытое исполнение для систем с соответствующей компоновкой.
Области применения
- Оральные ирригаторы.
- Аппараты гемодиализа.
- Мониторы медицинских вычислительных систем.
- Устройства для терапии апноэ сна.
- Насосные системы.
- Электрические кровати.
Выходные параметры
| Параметр | Значение для RPS-400-48-C |
| Выходное напряжение | 48 В |
| Выходной ток при 25CFM | 8,4 А |
| Выходной ток при конвекции | 5,3 А |
| Номинальная мощность при 25CFM | 403,2 Вт |
| Номинальная мощность при конвекции | 254,4 Вт |
| Диапазон подстройки напряжения основного выхода | 45,6 ~ 50,4 В |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±1,0% |
| Допуск по выходному напряжению | ±1,0% |
| Пульсации и шум | 200 мВ п-п |
| Диапазон по перенапряжению | 52,8 ~ 62,4 В |
Входные параметры
| Параметр | Значение для RPS-400-48-C |
| Диапазон входного напряжения | 80 ~ 264 В AC, 113 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC, PF > 0,98 при 115 В AC на полной нагрузке |
| КПД тип. | 94% |
| Потребляемый ток AC тип. | 4,2 А при 115 В AC / 2,1 А при 230 В AC |
| Пусковой ток тип. | 35 А при 115 В AC / 70 А при 230 В AC, холодный пуск |
| Время установки и нарастания | 1500 мс, 30 мс при 115 В AC; 1000 мс, 30 мс при 230 В AC, при полной нагрузке |
| Время удержания | 16 мс при 115 В AC / 16 мс при 230 В AC, при полной нагрузке |
| Ток утечки | Заземляющий ток < 200 мкА при 264 В AC, 50 Гц; ток прикосновения < 70 мкА при 264 В AC |
Функциональные сигналы и вспомогательные выходы
| Параметр | Значение для RPS-400-48-C |
| 5 В standby | 5 В, 0,6 А без вентилятора; 1 А с вентилятором 25CFM |
| Питание вентилятора | 12 В, 0,5 А |
| Сигнал PS-ON | Включение: высокий уровень или > 2 ~ 5 В; выключение: низкий уровень или < 0 ~ 0,5 В |
| Сигнал Power Good / Power Fail | Выход TTL переходит в высокий уровень через 10 ~ 500 мс после установления выходного напряжения; переходит в низкий уровень минимум за 1 мс до снижения Vo ниже 90% номинала |
| Контроль вентилятора | Вентилятор включается при нагрузке от 20% минимум (для исполнений RPS-400-xxTF/SF) |
Защита
| Вид защиты | Условие / действие |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; тип защиты: прерывистый режим, автоматическое восстановление после снятия аварии |
| Перенапряжение | Выход отключается, восстановление после перезапуска питания |
| Перегрев | Выход отключается, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 4000 м |
Изоляция и безопасность
| Параметр | Значение |
| Уровень изоляции | Первичная цепь - вторичная: 2xMOPP; первичная - земля: 1xMOPP; вторичная - земля: 1xMOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | IEC 60601-1:2005 + A1 + A2; TUV BS EN/EN 60601-1:2006 + A1 + A12 + A2; ANSI/AAMI ES60601-1:2005 + A2; CAN/CSA C22.2 No. 60601-1:2014 + A2; EAC TP TC 004 approved; Design refer to BS EN/EN60335-1 (by request) |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс B; см. примечание 1 |
| Проводимые помехи | BS EN/EN55011 (CISPR11) | Класс B; см. примечание 1 |
| Гармонические составляющие | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| Параметр | Стандарт | Уровень / примечание |
| ЭСР | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц ~ 2,7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Кондуктивная восприимчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надёжность
| Параметр | Значение |
| MTBF | 1393,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 194,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр | Значение для RPS-400-C |
| Габариты | 130 × 86 × 43 мм |
| Объём | 0,77 куб. фута |
| Масса нетто | 0,51 кг |
| Упаковка | 24 шт. в упаковке |
| Масса брутто упаковки | 13,2 кг |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузки 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, регулировку линии и регулировку нагрузки.
- Для низких входных напряжений может потребоваться снижение нагрузки; см. кривую дерейтирования.
- Ток прикосновения измеряется от первичного входа к выходу DC.
- Дерейтирование температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м (6500 ft).
Подключение
Входной разъём AC (CN1): JST B3P-VH или эквивалент.
Функциональный разъём (CN95): TKP DH2L-2X2 или эквивалент.
Функциональный разъём (CN11): TKP DH2I-2X2 или эквивалент.
Выходные клеммы DC (CN2, CN3): M3.5, винт с полукруглой головкой, 2 точки крепления, момент затяжки до 8 lbs-in (90 cN·m) максимум.
Разъём вентилятора (CN12): TKP 8812-2 или эквивалент, кроме RPS-400-TF/SF.
| CN1 | Назначение |
| 1 | AC/L |
| 2 | Не подключён |
| 3 | AC/N |
| CN11 | Назначение |
| 1 | -S |
| 2 | +S |
| 3 | DC COM |
| 4 | PG |
| CN95 | Назначение |
| 1 | 5Vsb |
| 2, 4 | DC COM |
| 3 | PS-ON |
| CN12 | Назначение |
| 1 | DC COM |
| 2 | +12V |
Монтажное указание для закрытого исполнения: рекомендуемый размер винта M3, глубина проникновения 4 мм, рекомендуемый момент затяжки 4~6 Kgf·cm.
