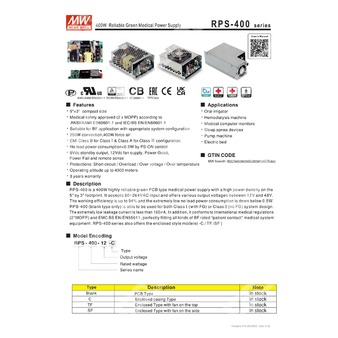

RPS-400-48-SF - закрытый медицинский источник питания 48 В, 400 Вт, в корпусе SF с принудительным охлаждением.
Источник питания серии RPS-400 предназначен для применения в медицинской и профессиональной аппаратуре, требующей высокой надежности, низкого потребления на холостом ходу и соответствия требованиям по электромагнитной совместимости и безопасности. Модификация RPS-400-48-SF представляет собой закрытое исполнение с боковым вентилятором, выходным напряжением 48 В и номинальной мощностью до 400 Вт при обдуве 25 CFM.
Расшифровка партномера
| Элемент партномера | Расшифровка |
| RPS | Серия источников питания |
| 400 | Номинальная мощность 400 Вт |
| 48 | Выходное напряжение 48 В |
| SF | Закрытое исполнение с вентилятором на боковой стороне |
Основные особенности
- Компактное исполнение с высокой удельной мощностью.
- Соответствие требованиям медицинского применения.
- Низкое энергопотребление на холостом ходу: менее 0,5 Вт при управлении PS-ON.
- Поддержка дистанционного включения/выключения.
- Наличие сигналов Power Good / Power Fail.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение с помощью встроенного вентилятора в боковом исполнении.
- Работа на высоте до 4000 м.
Применение
- Оральный ирригатор.
- Аппарат для гемодиализа.
- Медицинские компьютерные мониторы.
- Устройства для терапии апноэ сна.
- Помповое оборудование.
- Электрическая кровать.
Описание
RPS-400-48-SF относится к семейству компактных медицинских источников питания переменного тока с преобразованием в стабилизированное постоянное напряжение 48 В. Устройство рассчитано на работу от универсальной сети 80–264 В AC или 113–370 В DC и предназначено для построения конечного оборудования с требованиями по безопасности класса I с защитным заземлением. Серия RPS-400 обеспечивает высокую эффективность, малый ток утечки и низкие пульсации на выходе.
Для модификации SF предусмотрено закрытое исполнение с вентилятором на боковой стороне. По таблице дерейтирования данное исполнение допускает до 400 Вт в режиме принудительного воздушного охлаждения. Выходное напряжение для версии 48 В регулируется в диапазоне 45,6–50,4 В. Для данной модификации максимальный выходной ток составляет 8,4 А при 25 CFM и 5,3 А в режиме естественной конвекции.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Диапазон регулировки выходного напряжения | 45,6–50,4 В |
| Максимальный выходной ток при 25 CFM | 8,4 А |
| Максимальный выходной ток при конвекции | 5,3 А |
| Номинальная мощность при 25 CFM | 403,2 Вт |
| Номинальная мощность при конвекции | 254,4 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск выходного напряжения | ±0,5% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В AC; 113–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC, PF > 0,98 при 115 В AC при полной нагрузке |
| КПД типовой | 94% |
| Входной ток типовой | 2,1 А при 230 В AC; 4,2 А при 115 В AC |
| Пусковой ток типовой | 35 А при 115 В AC; 70 А при 230 В AC, холодный запуск |
| Время запуска и нарастания | 1500 мс, 30 мс при 115 В AC; 1000 мс, 30 мс при 230 В AC, при полной нагрузке |
| Время удержания | 16 мс при 115 В AC; 16 мс при 230 В AC, при полной нагрузке |
| Ток утечки | Ток утечки на землю менее 200 мкА при 264 В AC 50 Гц; ток прикосновения менее 70 мкА при 264 В AC |
Функции
| Параметр | Значение |
| Выход 5 В standby | 5 В при 0,6 А без вентилятора, 1 А с вентилятором 25 CFM; допуск ±2%, пульсации 120 мВ п-п |
| Питание вентилятора | 12 В при 0,5 А |
| Сигнал управления PS-ON | Включение при уровне «High» или > 2–5 В; выключение при уровне «Low» или < 0–0,5 В |
| Сигнал Power Good / Power Fail | Сигнал «High» через 10–500 мс после запуска; переходит в «Low» минимум за 1 мс до снижения Vo ниже 90% от номинала |
| Управление вентилятором | Вентилятор включается при нагрузке не менее 20% для моделей RPS-400-xxTF/SF |
Защиты
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 52,8–62,4 В |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации | 4000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Уровень изоляции | Первичная цепь – вторичная цепь: 2xMOPP; первичная цепь – земля: 1xMOPP; вторичная цепь – земля: 1xMOPP |
| Испытательное напряжение | Вход–выход: 4 кВ AC; вход–земля: 2 кВ AC; выход–земля: 1,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 approved; design refer to BS EN/EN60335-1 (по запросу) |
| ЭМС излучение | BS EN/EN55011 (CISPR11), BS EN/EN61000-3-2, BS EN/EN61000-3-3 |
| ЭМС помехоустойчивость | BS EN/EN55035, BS EN/EN60601-1-2, BS EN/EN61204-3 |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к ВЧ полю | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 4, 4 кВ/линия-земля; 2 кВ/линия-линия |
| Проводимая помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
| Проводимые эмиссии | Класс B, см. примечание 1 |
| Излучаемые эмиссии | Класс B, см. примечание 1 |
| Гармонические составляющие | Класс A |
MTBF
| Метод оценки | Значение |
| Telcordia SR-332 (Bellcore) | 1393,3 тыс. ч, минимум |
| MIL-HDBK-217F (25 °C) | 194,1 тыс. ч, минимум |
Габариты и масса
| Параметр | Значение |
| Тип исполнения | RPS-400-SF, закрытое исполнение с вентилятором на боковой стороне |
| Длина × ширина × высота | 160 × 86 × 43 мм |
| Размер в дюймах | 6,3 × 3,39 × 1,69 inch |
| Масса нетто | 0,64 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 24 шт. |
| Масса брутто упаковки | 16,4 кг |
| Объем упаковки | 0,91 CUFT |
Примечания
- Все параметры, специально не оговоренные, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, терминированной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку допуска, регулировку линии и регулировку нагрузки.
- Может потребоваться дерейтинг при низком входном напряжении. Следует проверить график дерейтирования для подробностей.
- Ток прикосновения измеряется от первичного входа к выходу DC.
- Дерейтинг по температуре окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Испытания ЭМС для классов I и II выполняются в соответствии с указанными в документе условиями монтажа.
Подключение
| Разъём | Назначение |
| AC Input Connector (CN1) | JST B3P-VH или эквивалент |
| Function Connector (CN95) | TKP DH2L-2X2 или эквивалент |
| Function Connector (CN11) | TKP DH2I-2X2 или эквивалент |
| DC Output Connector (CN2, CN3) | Клеммы выхода постоянного тока; винт M3.5, момент затяжки до 90 cNm |
| FAN Connector (CN12) | TKP 8812-2 или эквивалент |
Назначение выводов
| Разъём | Контакт | Назначение |
| CN1 | 1 | AC/L |
| CN1 | 2 | Нет контакта |
| CN1 | 3 | AC/N |
| CN11 | 1 | -S |
| CN11 | 2 | +S |
| CN11 | 3 | DC COM |
| CN11 | 4 | PG |
| CN95 | 1 | 5Vsb |
| CN95 | 2, 4 | DC COM |
| CN95 | 3 | PS-ON |
| CN2 | + | +V |
| CN3 | - | -V |
| CN12 | 1 | DC COM |
| CN12 | 2 | +12V |
Применимо для конфигурации с защитным заземлением; закрытое исполнение серии не предназначено для конфигурации класса II без FG, а рекомендуется для систем класса I с FG.
