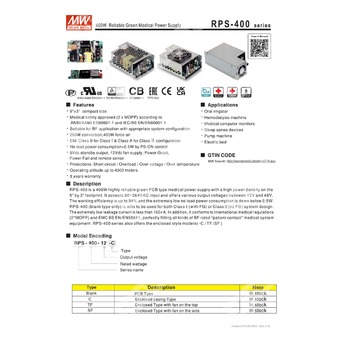

RPS-400-48 - медицинский импульсный источник питания на 48 В для систем с повышенными требованиями к надежности и электробезопасности.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| RPS | Серия источников питания |
| 400 | Номинальная мощность 400 Вт |
| 48 | Выходное напряжение 48 В |
Назначение и особенности
RPS-400-48 представляет собой высоконадежный зеленый медицинский источник питания мощностью 400 Вт с выходным напряжением 48 В. Изделие предназначено для применения в медицинском и промышленном оборудовании, где требуются высокий КПД, низкое потребление на холостом ходу, соответствие нормам электромагнитной совместимости и медицинской безопасности.
Источник поддерживает широкий диапазон входного напряжения переменного и постоянного тока, обеспечивает стабилизированное основное выходное напряжение, резервный выход 5 В, сигнал Power Good, дистанционное включение PS-ON и цепь питания вентилятора. Для варианта с принудительным охлаждением предусмотрена работа с вентилятором 25 CFM.
Области применения
- Оральные ирригаторы
- Гемодиализные аппараты
- Медицинские компьютерные мониторы
- Устройства для лечения апноэ сна
- Насосное оборудование
- Электрические кровати
Основные особенности
- Компактный формат 5" × 3"
- Медицинское исполнение с изоляцией 2 x MOPP
- Поддержка применения в системах класса I и класса II в зависимости от конфигурации
- Высокий КПД до 94%
- Очень низкое потребление без нагрузки, менее 0,5 Вт
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева
- Удаленное включение/выключение
- Сигнал готовности питания Power Good / Power Fail
- Выход 5 В дежурного питания
- Питание вентилятора 12 В
- Работа на высоте до 4000 м
Выходные параметры
| Параметр | Значение |
|---|
| Выходное напряжение | 48 В |
| Выходной ток при 25 CFM | 8,4 А |
| Выходной ток при конвекционном охлаждении | 5,3 А |
| Номинальная мощность при 25 CFM | 403,2 Вт |
| Номинальная мощность при конвекционном охлаждении | 254,4 Вт |
| Диапазон подстройки основного выхода | 45,6 ~ 50,4 В |
| Допуск напряжения | ±0,5% |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| Пульсации и шум | 200 мВ п-п |
| Выход дежурного питания 5 В | 5 В / 0,6 А без вентилятора, 1 А с вентилятором 25 CFM |
| Питание вентилятора | 12 В / 0,5 А |
| Порог включения вентилятора | При нагрузке от 20% и выше, для вариантов RPS-400-xxTF/SF |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 80 ~ 264 В AC / 113 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC, полная нагрузка |
| Потребляемый ток AC, тип. | 2,1 А при 230 В AC; 4,2 А при 115 В AC |
| Пусковой ток, тип. | 35 А при 115 В AC; 70 А при 230 В AC, холодный пуск |
| Время установления | 1000 мс, 30 мс / 230 В AC; 1500 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 52,8 ~ 62,4 В; тип защиты: отключение выхода, восстановление после повторного включения |
| Перегрев | Тип защиты: отключение выхода, автоматическое восстановление после снижения температуры |
Рабочие и климатические условия
| Параметр | Значение |
|---|
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -30 ~ +70 °C |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин / цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 4000 м |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Уровень изоляции | Первичная цепь - вторичная: 2xMOPP; первичная - земля: 1xMOPP; вторичная - земля: 1xMOPP |
| Испытательное напряжение | Вход - выход: 4 кВ AC; вход - земля: 2 кВ AC; выход - земля: 1,5 кВ AC |
| Сопротивление изоляции | Вход - выход, вход - земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 approved; проектирование по BS EN/EN60335-1 по запросу |
| ЭМС излучение | BS EN/EN55011 (CISPR11), BS EN/EN61000-3-2, BS EN/EN61000-3-3 |
| ЭМС помехоустойчивость | BS EN/EN55035, BS EN/EN60601-1-2, BS EN/EN61204-3 |
Устойчивость к помехам
| Вид испытания | Уровень |
|---|
| Электростатический разряд | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное электромагнитное поле | Уровень 3, 10 В/м (80 МГц ~ 2,7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5,78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные перенапряжения | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Проводимые помехи | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надежность, габариты и упаковка
| Параметр | Значение |
|---|
| MTBF | 1393,3 тыс. ч, Telcordia SR-332 (Bellcore); 194,1 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты | 160 × 86 × 43 мм |
| Объем | 0,91 куб. фута |
| Масса нетто | 0,64 кг |
| Количество в упаковке | 24 шт. |
| Масса брутто | 16,4 кг |
Конструктивное исполнение
Серия RPS-400 включает варианты исполнения: PCB Type, Enclosed Type, Enclosed Type with fan on the top и Enclosed Type with fan on the side. Для партномера RPS-400-48 базовым является выход 48 В, а конкретное механическое исполнение выбирается по суффиксу типа корпуса.
Примечания
| № | Содержание |
|---|
| 1 | Все параметры, специально не оговоренные отдельно, измерены при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установку допуска, линейную регулировку и регулировку нагрузки. |
| 4 | Может потребоваться снижение выходной мощности при низком входном напряжении. Следует проверить кривую дерейтирования. |
| 5 | Ток прикосновения измеряется от первичного входа к выходу постоянного тока. |
| 6 | Дерейтинг температуры окружающей среды: 3,5 °C / 1000 м для моделей без вентилятора и 5 °C / 1000 м для моделей с вентилятором при высоте более 2000 м. |
| 7 | Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Испытания ЭМС для классов I и II выполняются в соответствии с указанными условиями монтажа. |
