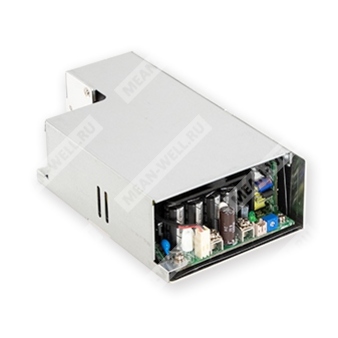

RPS-500-12-SF - медицинский AC/DC источник питания 12 В в закрытом исполнении с боковым вентилятором для питания ответственных электронных систем.
RPS-500-12-SF представляет собой источник питания серии RPS-500 производства MEAN WELL, выполненный в закрытом корпусе с вентилятором, установленным сбоку. Модель предназначена для преобразования входного переменного напряжения промышленной сети в стабилизированное постоянное напряжение 12 В. Изделие ориентировано на медицинское и промышленное применение, соответствует требованиям безопасности для медицинского оборудования и рассчитано на работу в системах с принудительным охлаждением.
Расшифровка партномера
| Часть партномера | Значение |
| RPS | Серия медицинских источников питания |
| 500 | Номинальная мощность серии 500 Вт |
| 12 | Номинальное выходное напряжение 12 В постоянного тока |
| SF | Закрытое исполнение с вентилятором на боковой стороне |
Назначение
Источник питания предназначен для применения в оборудовании, где требуются компактные габариты, медицинская изоляция 2 x MOPP, высокий КПД и наличие служебных сигналов управления. Серия позиционируется для следующих применений:
- оральные ирригаторы;
- аппараты гемодиализа;
- медицинские компьютерные мониторы;
- устройства для терапии апноэ сна;
- насосное оборудование;
- электрические кровати.
Описание
Серия RPS-500 представляет собой высоконадежные медицинские источники питания мощностью 500 Вт с высокой удельной мощностью. Базовая серия рассчитана на установочную площадь 5 x 3 дюйма и поддерживает вход 80...264 В переменного тока. Для серии доступны варианты выходного напряжения от 12 до 48 В. Максимальный КПД достигает 94%, а потребление без нагрузки снижено до уровня менее 0,5 Вт при управлении сигналом PS-ON.
Для серии заявлено соответствие медицинским требованиям 2 x MOPP и требованиям ЭМС. Для медицинских систем с BF-rated patient contact предусмотрен низкий ток утечки. Модель RPS-500-12-SF относится к закрытым исполнениям серии и выполнена с вентилятором на боковой стороне корпуса. Для закрытых исполнений производитель указывает применение преимущественно в системах класса I с защитным заземлением.
Основные особенности
- компактное исполнение серии 5 x 3 дюйма;
- номинальная мощность 500 Вт при принудительном охлаждении;
- пиковая мощность 550 Вт в течение 3 секунд;
- медицинское исполнение с изоляцией 2 x MOPP;
- соответствие ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1;
- работа в широком диапазоне температур от -30 до +70 °C;
- защиты от короткого замыкания, перегрузки, перенапряжения и перегрева;
- дежурный выход 5 В;
- выход 12 В для питания вентилятора;
- сигналы Power Good, Power Fail, дистанционное включение и удаленная компенсация;
- рабочая высота до 4000 м.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный ток выхода | 41,6 А |
| Номинальная мощность | 499,2 Вт |
| Пиковая мощность | 550 Вт, 3 с |
| Диапазон регулировки выходного напряжения | 11,4...12,6 В |
| Допуск по выходному напряжению | ±3,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Пульсации и шум | 200 мВ пик-пик |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 80...264 В AC |
| Диапазон входного напряжения постоянного тока | 113...370 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности | более 0,94 при 230 В AC; более 0,98 при 115 В AC при полной нагрузке |
| КПД, типовое значение | 91% |
| Потребляемый ток, типовое значение | 5,8 А при 115 В AC; 2,9 А при 230 В AC |
| Пусковой ток, типовое значение | 40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Время запуска | 1500 мс при 115 В AC, 1000 мс при 230 В AC при полной нагрузке |
| Время нарастания | 30 мс |
| Время удержания | 10 мс при 115/230 В AC при полной нагрузке |
Защиты
| Параметр | Значение |
| Защита от перегрузки | срабатывание при 105...135% от номинальной выходной мощности |
| Тип защиты от перегрузки | режим hiccup, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения | 13,2...15,6 В |
| Тип защиты от перенапряжения | режим hiccup, автоматическое восстановление после устранения причины |
| Защита от перегрева | отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Защита от короткого замыкания | поддерживается, режим hiccup с автоматическим восстановлением |
Функции и служебные сигналы
| Параметр | Значение |
| Дежурный выход | 5 В, 1 А при наличии вентилятора |
| Допуск дежурного выхода | ±2% |
| Пульсации дежурного выхода | 120 мВ пик-пик, максимум |
| Выход для вентилятора | 12 В, 0,5 А |
| Допуск выхода питания вентилятора | -15%...+10% при токе основного выхода 20% от номинального значения, 25 CFM |
| Управление вентилятором | вентилятор включается при нагрузке не менее 20% для RPS-500-xxTF/SF |
| Сигнал дистанционного включения | включение: высокий уровень или более 2...5 В; выключение: низкий уровень или менее 0...0,5 В |
| Сигнал Power Good | TTL-сигнал переходит в высокий уровень через 10...500 мс после установления выходного напряжения; 500 мс больше PG больше 10 мс |
| Сигнал Power Fail | TTL-сигнал переходит в низкий уровень не менее чем за 1 мс до снижения выходного напряжения ниже 90% от номинального |
| Удаленная компенсация | поддерживается, выводы +S и -S |
| Светодиодная индикация | индикатор наличия питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | -40...+85 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Рабочая высота | до 4000 м |
Токи утечки и изоляция
| Параметр | Значение |
| Ток утечки на землю | менее 220 мкА при 264 В AC, 50 Гц |
| Ток прикосновения | менее 100 мкА при 264 В AC |
| Уровень изоляции | первичная цепь - вторичная цепь: 2 x MOPP; первичная цепь - земля: 1 x MOPP; вторичная цепь - земля: 1 x MOPP |
| Испытательное напряжение | вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC |
| Сопротивление изоляции | не менее 100 МОм для вход-выход и вход-земля при 500 В DC, 25 °C, 70% RH |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Дополнительно | конструкция может быть выполнена с учетом BS EN/EN60335-1 по запросу |
ЭМС
| Параметр | Значение |
| Кондуктивные помехи | BS EN/EN55011, CISPR11, класс A |
| Излучаемые помехи | BS EN/EN55011, CISPR11, класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер | BS EN/EN61000-3-3 |
| Устойчивость к ЭСР | BS EN/EN61000-4-2, уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ при контакте |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 3, 10 В/м в диапазоне 80 МГц...2,7 ГГц; таблица 9, 9...28 В/м в диапазоне 385 МГц...5,78 ГГц |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 3, 2 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Устойчивость к наведенным ВЧ помехам | BS EN/EN61000-4-6, уровень 3, 10 В |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4, 30 А/м |
| Устойчивость к провалам и прерываниям напряжения | BS EN/EN61000-4-11, провал 100% на 1 период, 30% на 25 периодов, прерывание 100% на 250 периодов |
Надежность
| Параметр | Значение |
| MTBF | 1132,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 144,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Габариты и масса
| Параметр | Значение |
| Исполнение | закрытый корпус с боковым вентилятором |
| Габаритные размеры | 160 x 86 x 43 мм |
| Габариты в дюймах | 6,3 x 3,39 x 1,69 дюйма |
| Масса нетто | 0,64 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 24 шт. |
| Масса упаковки | 16,4 кг |
| Объем упаковки | 0,91 куб. фута |
Подключение
Входной разъем сети
| Разъем | Тип |
| CN1 | JST B3P-VH или эквивалент |
| Контакт | Назначение |
| 1 | AC/L |
| 2 | не используется |
| 3 | AC/N |
Разъем функций CN11
| Параметр | Значение |
| Тип разъема | TKP DH2I-2X2 или эквивалент |
| Корпус ответной части | TKP DH2 или эквивалент |
| Контакты | TKP или эквивалент |
| Контакт | Назначение |
| 1 | -S |
| 2 | +S |
| 3 | DC COM |
| 4 | PG |
Разъем функций CN95
| Параметр | Значение |
| Тип разъема | TKP DH2L-2X2 или эквивалент |
| Корпус ответной части | TKP DH2 или эквивалент |
| Контакты | TKP или эквивалент |
| Контакт | Назначение |
| 1 | 5Vsb |
| 2 | DC COM |
| 3 | PS-ON |
| 4 | DC COM |
Выходные силовые клеммы
| Разъем | Назначение | Исполнение |
| CN2 | -V | винт M3.5, 2 позиции |
| CN3 | +V | винт M3.5, 2 позиции |
| Максимальный момент затяжки | 8 lb-in, максимум 90 cN·m | |
Конструктивное исполнение и монтаж
| Параметр | Значение |
| Тип исполнения | RPS-500-SF, закрытый тип с вентилятором на боковой стороне |
| Рекомендуемый размер крепежа, отверстие 1 | M3 |
| Максимальная глубина вворачивания, отверстие 1 | 3 мм |
| Рекомендуемый момент затяжки, отверстие 1 | 4...6 кгс·см |
| Рекомендуемый размер крепежа, отверстие 2 | M3 |
| Максимальная глубина вворачивания, отверстие 2 | 4 мм |
| Рекомендуемый момент затяжки, отверстие 2 | 4...6 кгс·см |
| Направление воздушного потока | указано на чертеже корпуса |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с применением скрученной пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, линейную стабилизацию и стабилизацию по нагрузке.
- При пониженном входном напряжении может требоваться снижение допустимой мощности; необходимо учитывать кривую дерейтинга.
- Ток прикосновения измерялся от первичного входа к выходу постоянного тока.
- Для эксплуатации на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 5 °C на каждые 1000 м для моделей с вентилятором.
- Номинальные токи и мощности следует рассматривать с учетом кривых дерейтинга.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования; параметры ЭМС должны быть дополнительно подтверждены в составе конечного изделия.
- Для закрытых исполнений -C, -TF, -SF конфигурация в системе класса II без защитного заземления не рекомендуется; предпочтительно применение в системе класса I с защитным заземлением.
- Для данной серии радиаторы HS1, HS2, HS3 и HS4 не допускается замыкать между собой.
