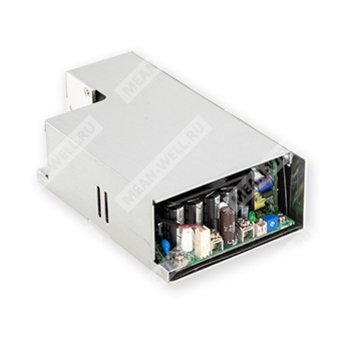

RPS-500-12 - медицинский источник питания мощностью 500 Вт для 12-вольтовых систем с высоким КПД и расширенными функциями управления.
Назначение
RPS-500-12 — компактный высоконадежный источник питания медицинского класса, выполненный в формате PCB Type либо в закрытом исполнении серии RPS-500-C/TF/SF. Модель предназначена для питания оборудования, где требуется стабильное напряжение 12 В постоянного тока, низкие пульсации, высокий КПД и соответствие медицинским нормам безопасности и ЭМС.
Области применения
- Ирригатор для полости рта
- Гемодиализный аппарат
- Медицинские компьютерные мониторы
- Устройства для лечения апноэ сна
- Насосное оборудование
- Электрические кровати
Расшифровка партномера
| Обозначение | Расшифровка |
| RPS | Серия медицинских источников питания |
| 500 | Номинальная мощность 500 Вт |
| 12 | Выходное напряжение 12 В |
Описание
RPS-500-12 представляет собой высоконадежный «зелёный» медицинский источник питания на печатной плате с высокой удельной мощностью при габаритах 5"×3". Устройство принимает сетевое напряжение 80–264 В переменного тока и обеспечивает выход 12 В постоянного тока. Заявлен КПД до 94%, крайне низкое потребление холостого хода менее 0,5 Вт при управлении PS-ON, а также соответствие требованиям по медицинской безопасности и электромагнитной совместимости для оборудования класса I и класса II.
Для RPS-500-12 предусмотрены функции вспомогательного питания 5 В дежурного режима, питание вентилятора 12 В, сигнал Power Good / Power Fail и удалённая обратная связь по напряжению. Реализованы защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
Особенности
- Компактный формат 5"×3"
- Выходная мощность 500 Вт при принудительном обдуве 25 CFM
- 320 Вт при конвекционном охлаждении
- Пиковая мощность 550 Вт в течение 3 секунд
- Соответствие требованиям медицинской безопасности 2×MOPP
- ЭМС для конфигураций класса I и класса II
- КПД до 94%
- Низкое потребление без нагрузки
- Удалённое включение PS-ON
- Сигнал состояния Power Good / Power Fail
- Дежурный выход 5 В
- Выход 12 В для питания вентилятора
- Индикация включения питания
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 41,6 А при 25 CFM; 26,7 А при конвекции |
| Номинальная мощность | 499,2 Вт при 25 CFM; 320,4 Вт при конвекции |
| Пиковая мощность | 550 Вт, 3 с |
| Диапазон подстройки выходного напряжения | 11,4–12,6 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Допуск выходного напряжения | ±3,0% |
| Пульсации и шум | 200 мВ п-п |
| Время установки, нарастания | 1000 мс, 30 мс при 230 В перем. тока; 1500 мс, 30 мс при 115 В перем. тока при полной нагрузке |
| Время удержания | 10 мс при 230 В перем. тока; 10 мс при 115 В перем. тока при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В переменного тока; 113–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В перем. тока; PF > 0,98 при 115 В перем. тока при полной нагрузке |
| Потребляемый ток | 5,8 А при 115 В; 2,9 А при 230 В |
| Пусковой ток | 40 А при 115 В; 80 А при 230 В, холодный старт |
| Эффективность | 91% / 92% / 92,5% / 93% / 93,5% / 94% / 94% в зависимости от исполнения и режима охлаждения |
Функции
| Параметр | Значение |
| Дежурный выход 5 В | 5 В, 0,6 А без вентилятора; 1 А с вентилятором 25 CFM |
| Питание вентилятора | 12 В, 0,5 А для привода вентилятора |
| Сигнал включения | PS-ON = «Hi» или > 2…5 В — включение; PS-ON = «Low» или < 0…0,5 В — выключение |
| Сигнал Power Good / Power Fail | Высокий уровень через 10–500 мс после запуска; низкий уровень не менее чем за 1 мс до снижения Vo ниже 90% номинала |
| Управление вентилятором | Вентилятор включается при минимальной нагрузке 20% для версий RPS-500-xxTF/SF |
| Потребление без нагрузки | Менее 0,5 Вт при управлении PS-ON |
Защиты
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности; режим защиты: hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,2–15,6 В; режим защиты: hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Короткое замыкание | Защита реализована |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Температура хранения | -40…+85 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | До 4000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Уровень изоляции | Первичная-Вторичная: 2×MOPP; Первичная-Земля: 1×MOPP; Вторичная-Земля: 1×MOPP |
| Испытательное напряжение | Вход-выход: 4 кВ перем. тока; Вход-земля: 2 кВ перем. тока; Выход-земля: 1,5 кВ перем. тока |
| Сопротивление изоляции | 100 МОм / 500 В пост. тока / 25 °C / 70% RH |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004; конструктивный ориентир по BS EN/EN60335-1 по запросу |
| Помехоэмиссия | Проводимая и излучаемая эмиссия, гармонический ток, фликер напряжения |
| Устойчивость к помехам | ЭСР, радиочастотное поле, быстрые переходные процессы, импульсные перенапряжения, кондуктивная помеха, магнитное поле, провалы и прерывания напряжения |
| Уровень ЭМС для класса I | Проводимая эмиссия: Класс B; излучаемая эмиссия: Класс A |
| Уровень ЭМС для класса II | Проводимая эмиссия: Класс A; излучаемая эмиссия: Класс A |
| Ток утечки | Ток утечки на землю менее 220 мкА при 264 В, 50 Гц; ток прикосновения менее 100 мкА при 264 В |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 1132,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 144,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Габариты и масса
| Параметр | Значение |
| Габариты корпуса | 127 × 76,2 × 41 мм |
| Масса изделия | 0,46 кг |
| Объём | 0,96 CUFT |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 30 шт. |
| Масса брутто | 14,8 кг |
Примечания
- Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В перем. тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" и параллельных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтингa.
- Ток прикосновения измеряется от первичного входа к выходу постоянного тока.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
- Следует руководствоваться кривой снижения мощности.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; все испытания ЭМС выполняются на монтажной металлической пластине 360 × 360 мм толщиной 1 мм, а конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
