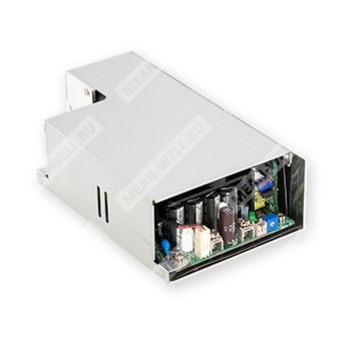

RPS-500-15 - медицинский импульсный источник питания 15 В мощностью 500 Вт для встраиваемого применения.
Обозначение изделия: RPS-500-15
Расшифровка партномера
| Элемент партномера | Расшифровка |
| RPS | Серия источников питания RPS |
| 500 | Номинальная мощность серии: 500 Вт |
| 15 | Выходное напряжение: 15 В |
Назначение
RPS-500-15 представляет собой высоконадежный медицинский источник питания с высокой удельной мощностью, предназначенный для встраивания в медицинское и специализированное электронное оборудование. Изделие рассчитано на работу от сети переменного тока универсального диапазона и обеспечивает стабилизированное выходное напряжение 15 В.
Особенности
- Компактное исполнение форм-фактора 5" × 3".
- Выходная мощность до 500 Вт при принудительном воздушном охлаждении.
- Выходная мощность 320 Вт при конвекционном охлаждении.
- Пиковая мощность 550 Вт в течение 3 с.
- Медицинская безопасность: 2 × MOPP по ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Электромагнитная совместимость для конфигураций Class I и Class II.
- Очень малый ток утечки.
- Широкий диапазон рабочей температуры.
- Низкое потребление на холостом ходу, менее 0,5 Вт при управлении PS_ON.
- Высокий КПД, до 94%.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Наличие выхода 5 В дежурного питания, 12 В питания вентилятора, сигнала Power Good/Power Fail и дистанционного контроля.
- Светодиодная индикация включения.
Применение
- Оральные ирригаторы.
- Гемодиализные аппараты.
- Медицинские компьютерные мониторы.
- Аппараты для терапии апноэ сна.
- Насосное оборудование.
- Электрические кровати.
Описание
RPS-500-15 является частью серии RPS-500 — высоконадежных медицинских источников питания на печатной плате, ориентированных на оборудование, где критичны компактность, электрическая безопасность и соответствие медицинским стандартам. Источник питания принимает входное напряжение 80…264 В переменного тока и 113…370 В постоянного тока, формируя основное стабилизированное выходное напряжение 15 В. Серия отличается высокой плотностью мощности в габаритах 5" × 3" и пригодна для интеграции в медицинские системы BF-класса.
Для варианта RPS-500-15 в таблице спецификаций указаны параметры, соответствующие выходу 15 В. При естественной конвекции для версии с открытой конструкцией допустимая выходная мощность составляет 320,4 Вт, а при 25 CFM принудительного обдува — 499,5 Вт. Номинальный выходной ток составляет 26,7 А при 25 CFM и 21,3 А при конвекции для исполнения Blank; для исполнения -C значения составляют 25,8 А при 25 CFM и 20,7 А при конвекции; для исполнения -TF/SF с встроенным вентилятором — 33,3 А.
Таблица расшифровки основных параметров для RPS-500-15
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный выходной ток | 26,7 А при 25 CFM; 21,3 А при конвекции |
| Номинальная выходная мощность | 499,5 Вт при 25 CFM; 319,5 Вт при конвекции |
| Пиковая мощность | 550 Вт, 3 с |
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Диапазон регулировки выходного напряжения | 14,3…15,8 В |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Пуск, время нарастания | 1000 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания | 10 мс при 230 В AC; 10 мс при 115 В AC при полной нагрузке |
| Пульсации и шум | 200 мВ п-п |
| Допуск на выходе | ±3,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В AC; 113…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | >0,94 при 230 В AC; >0,98 при 115 В AC при полной нагрузке |
| КПД | 92% |
| Пусковой ток | 40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Потребляемый ток сети | 2,9 А при 230 В AC; 5,8 А при 115 В AC |
| Ток утечки | Ток утечки на землю <220 мкА при 264 В AC 50 Гц; ток прикосновения <100 мкА при 264 В AC |
Функции
| Параметр | Значение |
| Дежурный выход 5 В | 5 В при 0,6 А без вентилятора; 1 А с вентилятором 25 CFM |
| Питание вентилятора 12 В | 0,5 А для привода вентилятора |
| Управляющий вход PS-ON | Включение: высокий уровень или >2…5 В; выключение: низкий уровень или <0…0,5 В |
| Сигнал Power Good / Power Fail | Высокий уровень через 10…500 мс после подачи питания; низкий уровень минимум за 1 мс до снижения Vo ниже 90% от номинала |
| Контроль вентилятора | Вентилятор включается при нагрузке от 20% минимум; для моделей RPS-500-xxTF/SF |
Защиты
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности; защита с режимом hiccup, автоматическое восстановление после устранения причины |
| Перенапряжение | 13,2…15,6 В; защита с режимом hiccup, автоматическое восстановление после устранения причины |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Короткое замыкание | Защита реализована |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Температура хранения | -40…+85 °C |
| Влажность | 20…90% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | До 4000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 × MOPP; первичная цепь — корпус: 1 × MOPP; вторичная цепь — корпус: 1 × MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004; проектирование по BS EN/EN60335-1 по запросу |
| ЭМС стандарты | BS EN/EN55035; BS EN/EN60601-1-2; BS EN/EN61204-3 |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) |
| Проводимые помехи | Для Class I — Class B; для Class II — Class A |
| Радиоизлучаемые помехи | Class A |
| Гармонические токи | Class A |
| Мигание напряжения | ---- |
| ESD | Уровень 4: 15 кВ air; 8 кВ contact |
| РЧ-поле | Уровень 3: 10 В/м, 80 МГц…2,7 ГГц; таблица 9: 9…28 В/м, 385 МГц…5,78 ГГц |
| Импульсные помехи EFT | Уровень 3, 2 кВ |
| Импульсные помехи по сети | Уровень 4, 4 кВ Line-FG; 2 кВ Line-Line |
| Проведенная помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надежность
| Параметр | Значение |
| MTBF | 1132,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 144,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Исполнение | Габариты, Д×Ш×В | Масса нетто | Объем |
| RPS-500 | 127 × 76,2 × 41 мм | 0,46 кг | 0,96 CUFT |
| RPS-500-C | 130 × 86 × 43 мм | 0,54 кг | 0,77 CUFT |
| RPS-500-TF | 130 × 86 × 58,5 мм | 0,58 кг | 0,86 CUFT |
| RPS-500-SF | 160 × 86 × 43 мм | 0,64 кг | 0,91 CUFT |
Упаковка
| Исполнение | Количество в упаковке | Масса брутто |
| RPS-500 | 30 шт. | 14,8 кг |
| RPS-500-C | 24 шт. | 14 кг |
| RPS-500-TF | 24 шт. | 14,9 кг |
| RPS-500-SF | 24 шт. | 16,4 кг |
Примечания
| № | Текст |
| 1 | Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, подключенной к параллельным конденсаторам 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке. |
| 4 | При низком входном напряжении может потребоваться дерейтинг. Требуется проверка кривой дерейтинга. |
| 5 | Ток прикосновения измерен от первичного входа к выходу постоянного тока. |
| 6 | Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте более 2000 м. |
| 7 | См. кривую дерейтинга. |
| 8 | Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Испытания ЭМС выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. |
