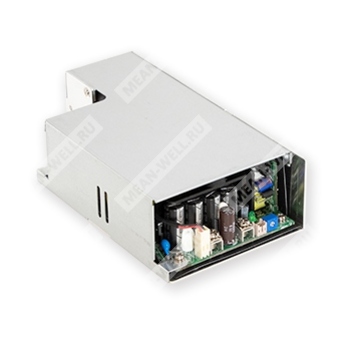

RPS-500-18-C - закрытый медицинский импульсный источник питания 18 В для систем с повышенными требованиями к безопасности и ЭМС.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| RPS | Серия импульсных источников питания Mean Well для медицинского применения |
| 500 | Номинальная мощность 500 Вт |
| 18 | Выходное напряжение 18 В |
| C | Закрытое исполнение |
Назначение
RPS-500-18-C представляет собой высоконадежный медицинский источник питания мощностью 500 Вт с выходным напряжением 18 В, выполненный в закрытом корпусе. Изделие рассчитано на применение в медицинской аппаратуре и системах, где требуются высокая плотность мощности, низкие токи утечки, соответствие нормам безопасности и электромагнитной совместимости.
Описание
Серия RPS-500 — это компактные медицинские источники питания на 5"×3" платформе с высоким уровнем надежности. Модельный ряд принимает универсальный сетевой вход 80…264 В переменного тока и обеспечивает различные выходные напряжения в диапазоне 12…48 В. Для исполнения RPS-500-18-C номинальное выходное напряжение составляет 18 В. Для серии заявлена работа с КПД до 94%, крайне низкое потребление в режиме холостого хода и наличие защит по короткому замыканию, перегрузке, перенапряжению и перегреву.
Исполнение «C» относится к закрытому корпусу. По таблице спецификаций это вариант enclosed type. Для закрытых моделей также приведены особенности компоновки с принудительным охлаждением, а в примечаниях указано, что такие исполнения не подходят для конфигурации в системе Class II без защитного заземления и рекомендуются для Class I с FG.
Особенности
- Компактное исполнение 5"×3".
- Выходная мощность серии до 500 Вт.
- Пиковая мощность 550 Вт в течение 3 с.
- Медицинское исполнение с уровнем защиты 2 × MOPP.
- Соответствие стандартам для медицинского применения и требованиям ЭМС.
- Работа от универсальной сети 80…264 В AC.
- Высокий КПД, до 94%.
- Низкое потребление на холостом ходу: менее 0,5 Вт при управлении PS-ON.
- Наличие выходов 5 V standby, 12 V fan supply, Power Good, Power Fail и remote sense.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Расширенный диапазон рабочих температур.
- Серия доступна в открытом и закрытом исполнении.
Применение
- Оральные ирригаторы.
- Гемодиализные аппараты.
- Медицинские компьютерные мониторы.
- Устройства апноэ сна.
- Насосное оборудование.
- Электрические кровати.
Основные электрические параметры
| Параметр | Значение для RPS-500-18-C |
|---|---|
| Выходное напряжение | 18 В |
| Номинальный ток нагрузки | 27,8 А |
| Номинальная мощность | 500,4 Вт |
| Мощность при естественном охлаждении | 320,4 Вт |
| Пиковая мощность | 550 Вт в течение 3 с |
| Диапазон подстройки выходного напряжения | 17,1…18,9 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Допуск выходного напряжения | ±3,0% |
| Пульсации и шум | 200 мВ п-п |
| Время установки, включение | 1500 мс при 230 В AC, 30 мс при полной нагрузке |
| Время удержания | 10 мс при 230 В AC |
| КПД | 92,5% |
Входные параметры
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 80…264 В AC, 113…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC, PF > 0,98 при 115 В AC, при полной нагрузке |
| Потребляемый ток | 2,9 А при 230 В AC; 5,8 А при 115 В AC |
| Пусковой ток | 80 А при 230 В AC; 40 А при 115 В AC, холодный старт |
Защитные функции
| Параметр | Значение |
|---|---|
| Перегрузка | 105…135% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 19,8…23,4 В; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Защита реализована |
Функциональные сигналы и вспомогательные выходы
| Параметр | Значение |
|---|---|
| Дежурный выход 5 В | 5 В / 0,6 А без вентилятора; 1 А с вентилятором 25 CFM |
| Питание вентилятора 12 В | 12 В / 0,5 А для привода вентилятора |
| Управление включением PS-ON | Включение: высокий уровень или более 2…5 В; выключение: низкий уровень или 0…0,5 В |
| Power Good / Power Fail | Сигнал высокого уровня появляется через 10…500 мс после запуска; падает минимум за 1 мс до снижения Vo ниже 90% номинала |
| Удаленная компенсация падения напряжения | Предусмотрена |
| Индикатор питания | Светодиодный индикатор включения |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | До 4000 м |
Безопасность и ЭМС
| Параметр | Значение |
|---|---|
| Уровень изоляции | Первичная цепь – вторичная цепь: 2 × MOPP; первичная цепь – земля: 1 × MOPP; вторичная цепь – земля: 1 × MOPP |
| Испытательное напряжение | Вход – выход: 4 кВ AC; вход – FG: 2 кВ AC; выход – FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход – выход, вход – FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | Ток утечки на землю < 220 мкА при 264 В AC, 50 Гц; ток прикосновения < 100 мкА при 264 В AC |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004 approved; design refer to BS EN/EN60335-1 (по запросу) |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
|---|---|---|
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Class A |
| Проводимые помехи | BS EN/EN55011 (CISPR11) | Class A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | --- |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| ЭСР | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Помехоустойчивость к ВЧ-полю | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Импульсные помехи | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
MTBF
| Показатель | Значение |
|---|---|
| MTBF | 1132,3 тыс. часов, минимум по Telcordia SR-332 (Bellcore); 144,2 тыс. часов, минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение для RPS-500-C |
|---|---|
| Размеры Д×Ш×В | 130 × 86 × 43 мм |
| Объем упаковки | 0,77 CUFT |
| Масса нетто | 0,54 кг |
| Количество в упаковке | 24 шт. |
| Масса брутто упаковки | 14 кг |
Сведения по исполнению серии
| Исполнение | Описание | Наличие |
|---|---|---|
| Blank | Печатная плата | В наличии |
| -C | Закрытый корпус | В наличии |
| -TF | Закрытый корпус с вентилятором сверху | В наличии |
| -SF | Закрытый корпус с вентилятором сбоку | В наличии |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает настройку, стабилизацию по линии и стабилизацию по нагрузке.
4. При низком входном напряжении может потребоваться дерейтинг. Требуется учитывать кривую дерейтинга.
5. Ток прикосновения измеряется от первичного входа к выходу постоянного тока.
6. Температурный дерейтинг составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
7. См. кривую дерейтинга.
8. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
Сведения о подключении
| Разъем | Назначение | Совместимый ответный элемент |
|---|---|---|
| CN1, вход AC | AC/L, No Pin, AC/N | JST B3P-VH или эквивалент |
| CN2, выход DC | -V | Клеммы с винтом M3.5, момент затяжки до 8 lbs-in (90 cNm) |
| CN3, выход DC | +V | Клеммы с винтом M3.5, момент затяжки до 8 lbs-in (90 cNm) |
| CN95, функции | 5Vsb, DC COM, PS-ON | TKP DH2L-2X2 или эквивалент |
| CN11, функции | -S, +S, DC COM, PG | TKP DH2I-2X2 или эквивалент |
| CN12, вентилятор | DC COM, +12V | TKP 8812-2 или эквивалент |
Монтажные указания для исполнения -C
| Отверстие | Рекомендуемый винт | Максимальная глубина ввода L | Рекомендуемый момент затяжки |
|---|---|---|---|
| 1 | M3 | 3 мм | 4…6 Kgf-cm |
| 2 | M3 | 4 мм | 4…6 Kgf-cm |
HS1, HS2, HS3, HS4 не должны быть закорочены.
