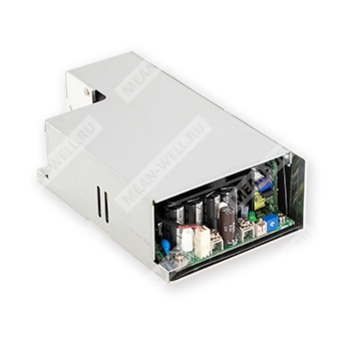

RPS-500-18-SF относится к семейству медицинских источников питания высокой плотности мощности. Серия рассчитана на питание оборудования с требованиями по медицинской безопасности и электромагнитной совместимости. Для данной модификации используется закрытый корпус с боковым вентилятором, что обеспечивает выдачу полной номинальной мощности 500 Вт. Источник поддерживает широкий диапазон входного напряжения переменного или постоянного тока, имеет активную коррекцию коэффициента мощности, вспомогательный дежурный источник 5 В, интерфейс дистанционного включения PS-ON, сигнал исправности питания и дистанционную компенсацию падения напряжения на проводах нагрузки.
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 80...264 В AC |
| Диапазон входного напряжения постоянного тока | 113...370 В DC |
| Частота входной сети | 47...63 Гц |
| Коэффициент мощности | более 0,94 при 230 В AC; более 0,98 при 115 В AC при полной нагрузке |
| КПД типовой | 92,5% |
| Потребляемый ток типовой | 5,8 А при 115 В AC; 2,9 А при 230 В AC |
| Пусковой ток типовой | 40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Время запуска | 1500 мс при 115 В AC, 1000 мс при 230 В AC при полной нагрузке |
| Время нарастания | 30 мс |
| Время удержания типовое | 10 мс при 115 В AC и 230 В AC при полной нагрузке |
| Ток утечки на землю | менее 220 мкА при 264 В AC, 50 Гц |
| Ток прикосновения | менее 100 мкА при 264 В AC |
| Параметр | Значение |
| Дежурный выход 5 В | 5 В при 1 А для моделей с вентилятором |
| Допуск дежурного выхода 5 В | ±2% |
| Пульсации дежурного выхода 5 В | 120 мВ пик-пик максимум |
| Выход питания вентилятора | 12 В при 0,5 А |
| Допуск выхода 12 В вентилятора | -15%...+10% при токе основной нагрузки 20% от номинала, 25 CFM |
| Управление вентилятором | Вентилятор включается при нагрузке не менее 20% |
| Вход дистанционного включения PS-ON, включено | логический высокий уровень, более 2...5 В |
| Вход дистанционного включения PS-ON, выключено | логический низкий уровень, менее 0...0,5 В |
| Сигнал Power Good | TTL-сигнал переходит в высокий уровень через 10...500 мс после установления выходного напряжения; PG более 10 мс и менее 500 мс |
| Сигнал Power Fail | TTL-сигнал переходит в низкий уровень не менее чем за 1 мс до падения выходного напряжения ниже 90% номинала |
| Дистанционное измерение | Поддерживается через линии +S и -S |
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Уровень изоляции | Первичная цепь - вторичная цепь: 2 x MOPP; первичная цепь - земля: 1 x MOPP; вторичная цепь - земля: 1 x MOPP |
| Испытательное напряжение изоляции | вход-выход 4 кВ AC; вход-FG 2 кВ AC; выход-FG 1,5 кВ AC |
| Сопротивление изоляции | вход-выход и вход-FG: 100 МОм при 500 В DC, 25 °C, 70% RH |
| Параметр | Значение |
| Эмиссия по проводам | BS EN/EN55011 (CISPR11), класс A |
| Излучаемая эмиссия | BS EN/EN55011 (CISPR11), класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 |
| Устойчивость к электростатическому разряду | BS EN/EN61000-4-2, уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 3, 10 В/м; таблица 9, 9...28 В/м в диапазоне 385 МГц...5,78 ГГц |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 3, 2 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 4, 4 кВ линия-FG; 2 кВ линия-линия |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 3, 10 В |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4, 30 А/м |
| Устойчивость к провалам и прерываниям напряжения | BS EN/EN61000-4-11, 100% провал на 1 период, 30% провал на 25 периодов, 100% прерывание на 250 периодов |
| Дополнительные стандарты ЭМС | BS EN/EN55035, BS EN/EN60601-1-2, BS EN/EN61204-3 |
Для модели RPS-500-18-SF отдельный разъем вентилятора CN12 не применяется, так как исполнение SF оснащено встроенным боковым вентилятором. В документе разъем CN12 указан только для моделей, отличных от TF/SF.
| № | Содержание |
| 1 | Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Точность включает погрешность установки, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | При пониженном входном напряжении может потребоваться снижение допустимой нагрузки. Необходимо учитывать кривую дерейтинга. |
| 5 | Ток прикосновения измеряется от первичной входной цепи к выходу постоянного тока. |
| 6 | Для эксплуатации на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором. |
| 7 | Для допустимой выходной мощности необходимо учитывать кривые дерейтинга. |
| 8 | Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС выполнены при установке на металлическую пластину 360 x 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. |
| 9 | Для закрытых исполнений -C, -TF, -SF конфигурация в системе класса II без защитного заземления не подходит; рекомендуется применение в системе класса I с защитным заземлением. |
| 10 | Радиаторы HS1, HS2, HS3, HS4 не допускается замыкать. |
