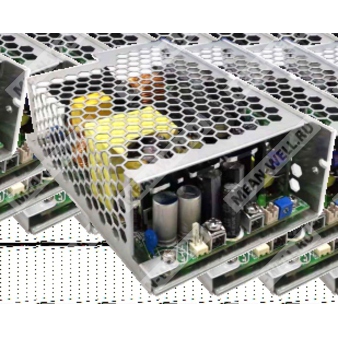

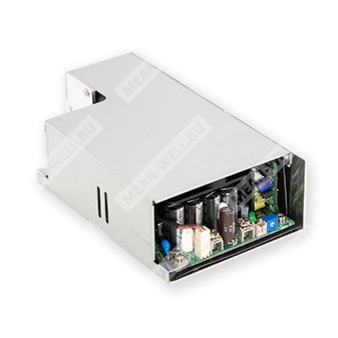

RPS-500-18
нет на складе
RPS-500-18 — источник питания переменного тока–постоянного тока для медицинского и промышленного оборудования.
Серия RPS-500 представляет собой высоконадежные медицинские источники питания типоразмера 5"×3" с высокой удельной мощностью. Модель RPS-500-18 является исполнением на 18 В из линейки, рассчитанной на вход 80–264 В~ и предназначенной для систем, требующих стабилизированного низковольтного питания при соблюдении медицинских требований по безопасности и ЭМС.
Описание

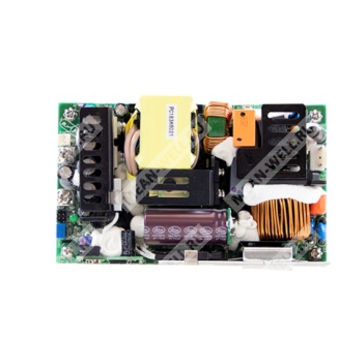

RPS-500-18 — это печатный модульный источник питания медицинского класса мощностью до 500 Вт с возможностью работы в различных конфигурациях корпуса серии RPS-500. Устройство принимает универсальное сетевое питание и формирует основное выходное напряжение 18 В постоянного тока. В серии реализованы функции дистанционного включения, сигналов Power Good / Power Fail, вспомогательного выхода 5 В standby и питания вентилятора 12 В.
Модель ориентирована на применение в медицинской технике и смежных системах, где важны высокая эффективность, низкий ток утечки, изоляция уровня 2×MOPP и соответствие требованиям IEC 60601-1 и связанных стандартов.
Назначение
- Питание медицинской аппаратуры и вспомогательных узлов.
- Использование в системах с требованием к 2×MOPP.
- Применение в оборудовании с повышенными требованиями к ЭМС.
- Интеграция в компактные устройства с ограниченным монтажным объемом.
Расшифровка партномера
| Элемент партномера | Расшифровка |
|---|---|
| RPS | Серия источников питания |
| 500 | Номинальная мощность серии 500 Вт |
| 18 | Основное выходное напряжение 18 В |
Особенности
- Компактный форм-фактор 5"×3".
- Работа с универсальным входом 80–264 В~.
- Высокий КПД — до 94%.
- Потребление на холостом ходу менее 0,5 Вт при управлении PS-ON.
- Медицинская безопасность: 2×MOPP.
- Низкий ток утечки.
- Совместимость с системами класса I и класса II для исполнения без корпуса.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Вспомогательный выход 5 В standby и питание вентилятора 12 В.
- Сигналы Power Good / Power Fail и дистанционное включение.
Применение
- Оральные ирригаторы.
- Аппараты гемодиализа.
- Медицинские компьютерные мониторы.
- Устройства терапии апноэ сна.
- Насосное оборудование.
- Электрические кровати.
Параметры
Выход
| Параметр | Значение для RPS-500-18 |
|---|---|
| Номинальное выходное напряжение | 18 В |
| Номинальный ток при 25CFM | 27,8 А |
| Номинальный ток при конвекции | 17,8 А |
| Номинальная мощность при 25CFM | 500,4 Вт |
| Номинальная мощность при конвекции | 320,4 Вт |
| Пиковая мощность | 550 Вт, 3 с |
| Пульсации и шум | 200 мВп-п |
| Диапазон подстройки выходного напряжения | 17,1–18,9 В |
| Допуск по выходному напряжению | ±3,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±1,0% |
| Время установки и нарастания | 1500 мс, 30 мс при 115 В~; 1000 мс, 30 мс при 230 В~, при полной нагрузке |
| Время удержания | 10 мс при 115 В~; 10 мс при 230 В~, при полной нагрузке |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 80–264 В~ / 113–370 В= |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В~; PF > 0,98 при 115 В~ при полной нагрузке |
| Потребляемый ток | 5,8 А при 115 В~; 2,9 А при 230 В~ |
| Пусковой ток | 40 А при 115 В~; 80 А при 230 В~, холодный запуск |
| Работа при пониженном входном напряжении | Требуется дерейтинг согласно кривой дерейтирования |
Функции
| Параметр | Значение |
|---|---|
| Вспомогательный выход 5 В standby | 5 В, 0,6 А без вентилятора; 1 А с вентилятором 25CFM; пульсации 120 мВп-п (макс.), допуск ±2% |
| Питание вентилятора 12 В | 12 В, 0,5 А для привода вентилятора; допуск от -15% до +10% при 20% номинальной нагрузки основного выхода (25CFM) |
| Сигнал PS-ON | Включение: высокий уровень или > 2–5 В; выключение: низкий уровень или < 0–0,5 В |
| Power Good / Power Fail | TTL-сигнал переходит в высокий уровень с задержкой 10–500 мс после запуска; переходит в низкий уровень минимум за 1 мс до снижения Vo ниже 90% номинала |
| Управление вентилятором | Вентилятор включается при нагрузке от 20% минимум; для исполнений RPS-500-xxTF/SF |
Защита
| Параметр | Значение для RPS-500-18 |
|---|---|
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 19,8–23,4 В |
| Тип защиты от перенапряжения | Hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Тип защиты от перегрева | Shut down o/p voltage |
| Короткое замыкание | Hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | До 4000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|---|
| Уровень изоляции | Первичная–вторичная: 2×MOPP; первичная–земля: 1×MOPP; вторичная–земля: 1×MOPP |
| Испытательное напряжение | I/P–O/P: 4 кВ~; I/P–FG: 2 кВ~; O/P–FG: 1,5 кВ~ |
| Сопротивление изоляции | I/P–O/P, I/P–FG: 100 МОм / 500 В= / 25 °C / 70% RH |
| Ток утечки земли | Менее 220 мкА при 264 В~, 50 Гц |
| Ток прикосновения | Менее 100 мкА при 264 В~ |
ЭМС
| Параметр | Значение |
|---|---|
| Эмиссия по проводам | BS EN/EN55011 (CISPR11), класс I: класс B; класс II: класс A |
| Излучаемая эмиссия | BS EN/EN55011 (CISPR11), класс A |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Электрические быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 4, 2 кВ линия–FG; 2 кВ линия–линия |
| Проводимая помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период; 30% провал 25 периодов; 100% прерывание 250 периодов |
Надежность
| Параметр | Значение |
|---|---|
| MTBF | 1132,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 144,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Исполнение | Габариты Д×Ш×В | Масса | Объем при упаковке |
|---|---|---|---|
| RPS-500 | 127 × 76,2 × 41 мм | 0,46 кг | 0,96 CUFT |
| RPS-500-C | 130 × 86 × 43 мм | 0,54 кг | 0,77 CUFT |
| RPS-500-TF | 130 × 86 × 58,5 мм | 0,58 кг | 0,86 CUFT |
| RPS-500-SF | 160 × 86 × 43 мм | 0,64 кг | 0,91 CUFT |
Упаковка
| Исполнение | Количество в упаковке | Масса брутто |
|---|---|---|
| RPS-500 | 30 шт. | 14,8 кг |
| RPS-500-C | 24 шт. | 14 кг |
| RPS-500-TF | 24 шт. | 14,9 кг |
| RPS-500-SF | 24 шт. | 16,4 кг |
Примечания
- Если иное не указано, все параметры измерены при входном напряжении 230 В~ и температуре окружающей среды 25 °C при номинальной нагрузке.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного соединения конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулировку по линии и регулировку по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтинг; следует использовать кривую дерейтирования.
- Ток прикосновения измерялся от первичного входа до DC-выхода.
- Дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных исполнений и 5 °C/1000 м для исполнений с вентилятором при высоте выше 2000 м.
- Следует руководствоваться кривой дерейтирования.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; ЭМС-испытания должны подтверждаться на уровне конечного изделия.
