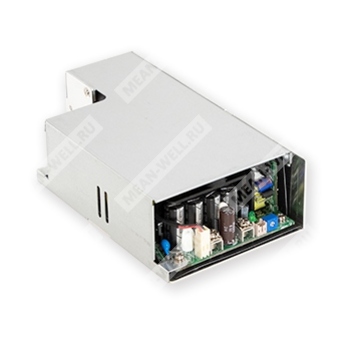

RPS-500-24 - медицинский источник питания 24 В, 500 Вт для ответственных систем с повышенными требованиями к безопасности.
Расшифровка партномера
| Позиция в партномере | Значение |
| RPS | Серия источников питания |
| 500 | Номинальная мощность 500 Вт |
| 24 | Выходное напряжение 24 В |
Назначение и краткое описание
RPS-500-24 — высоконадежный зелёный медицинский источник питания печатного типа мощностью 500 Вт с высокой удельной мощностью в габарите 5″×3″. Изделие предназначено для систем, требующих медицинской безопасности, низких токов утечки и высокой эффективности преобразования. Серия допускает питание от сети переменного тока 80–264 В и формирует выходное напряжение 24 В. Для данной модификации предусмотрены варианты исполнения PCB и встраиваемые корпуса.
Области применения
- Оральный ирригатор
- Аппарат гемодиализа
- Медицинские компьютерные мониторы
- Устройства для лечения апноэ сна
- Насосное оборудование
- Электрические кровати
Особенности
- Компактный форм-фактор 5″×3″.
- Номинальная мощность 500 Вт.
- До 550 Вт кратковременной пиковой мощности в течение 3 с.
- Медицинская безопасность: 2×MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Подходит для систем класса I с защитным проводником и класса II без защитного проводника; для встраиваемого варианта это ограничение указано отдельно в примечаниях.
- Высокий КПД до 94%.
- Очень низкое потребление холостого хода: менее 0,5 Вт при управлении PS-ON.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Есть выход 5 В standby, питание вентилятора 12 В, сигнал Power Good/Power Fail и удалённая обратная связь.
- Светодиодная индикация включения.
- Работа на высоте до 4000 м.
Выходные параметры
| Параметр | Значение для RPS-500-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный ток | 20,8 А при принудительном обдуве 25 CFM; 12,9 А при конвекционном охлаждении |
| Номинальная мощность | 499,2 Вт при 25 CFM; 309,6 Вт при конвекции |
| Пиковая мощность | 550 Вт (3 с) |
| Диапазон подстройки выходного напряжения | 22,8…25,2 В |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Допуск выходного напряжения | ±2,0% |
| Пульсации и шум | 200 мВ пик-пик |
| Время установки, нарастания | 1000 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 10 мс при 230 В AC; 10 мс при 115 В AC, при полной нагрузке |
| Защита от перегрузки | 105…135% от номинальной выходной мощности |
| Защита от перенапряжения | 26,4…31,2 В |
| Температурная защита | Отключение выхода, автоматическое восстановление после снижения температуры |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В AC, 113…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД | 93% при 24 В; 94% при версии с принудительным обдувом |
| Потребляемый ток AC | 2,9 А при 230 В AC; 5,8 А при 115 В AC |
| Пусковой ток | 40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
Функциональные сигналы и вспомогательные цепи
| Параметр | Значение |
| Выход 5 В standby | 5 В при 0,6 А без вентилятора; 1 А с вентилятором 25 CFM |
| Питание вентилятора 12 В | 12 В при 0,5 А для питания вентилятора |
| Управление PS-ON | Включение: PS-ON = «Hi» или > 2…5 В; выключение: PS-ON = «Low» или < 0…0,5 В |
| Power Good / Power Fail | Сигнал высокого уровня появляется с задержкой 10…500 мс после подачи питания; переходит в низкий уровень минимум за 1 мс до снижения Vo ниже 90% от номинала |
| Удалённая обратная связь | Предусмотрена |
| Индикатор включения | Светодиодный |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Допустимая высота эксплуатации | До 4000 м |
Изоляция и безопасность
| Параметр | Значение |
| Уровень изоляции | Первичная цепь – вторичная цепь: 2×MOPP; первичная цепь – земля: 1×MOPP; вторичная цепь – земля: 1×MOPP |
| Испытательное напряжение | Вход – выход: 4 кВ AC; вход – FG: 2 кВ AC; выход – FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход – выход, вход – FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 approved; проектирование по BS EN/EN60335-1 по запросу |
ЭМС
| Параметр | Значение |
| Стандарты ЭМС | BS EN/EN55035, BS EN/EN60601-1-2, BS EN/EN61204-3 |
| Проводимые помехи | Class I: Class B; Class II: Class A |
| Излучаемые помехи | Class A |
| Гармонический ток | Class A |
| Колебание напряжения | ----- |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Переходные импульсы | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 4, 4 кВ линия–FG; 2 кВ линия–линия |
| Проводимая устойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 1132,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 144,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Исполнение | Размеры Д×Ш×В | Масса | Объём |
| RPS-500 | 127×76,2×41 мм | 0,46 кг | 0,96 CUFT |
| RPS-500-C | 130×86×43 мм | 0,54 кг | 0,77 CUFT |
| RPS-500-TF | 130×86×58,5 мм | 0,58 кг | 0,86 CUFT |
| RPS-500-SF | 160×86×43 мм | 0,64 кг | 0,91 CUFT |
Упаковка
| Исполнение | Количество в упаковке | Масса брутто |
| RPS-500 | 30 шт. | 14,8 кг |
| RPS-500-C | 24 шт. | 14 кг |
| RPS-500-TF | 24 шт. | 14,9 кг |
| RPS-500-SF | 24 шт. | 16,4 кг |
Примечания
- Если иное не указано, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12″, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск уставки, стабилизацию по линии и по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; следует учитывать кривую дерейтинга.
- Ток утечки по земле измеряется от первичного входа до выхода постоянного тока.
- Для моделей без вентилятора снижение допустимой температуры составляет 3,5 °C на 1000 м при высоте выше 2000 м; для моделей с вентилятором — 5 °C на 1000 м.
- См. кривую дерейтинга.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС выполняются при монтаже устройства на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Встраиваемые исполнения -C, -TF и -SF не предназначены для применения в системах класса II без защитного проводника; рекомендовано применение в системах класса I с FG.
- Монтаж встраиваемых исполнений выполняется с соблюдением указанной глубины вворачивания и момента затяжки.
