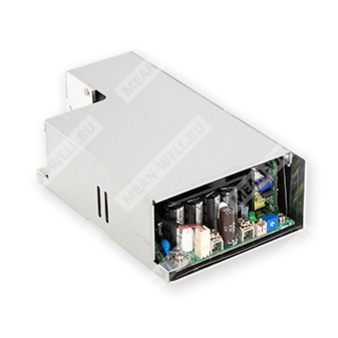

RPS-500-27-C - медицинский AC/DC источник питания в закрытом исполнении для преобразования сетевого напряжения в стабилизированное напряжение 27 В постоянного тока.
Расшифровка партномера
| Элемент партномера | Значение |
| RPS | Серия медицинских источников питания MEAN WELL |
| 500 | Номинальная серия мощности 500 Вт |
| 27 | Номинальное выходное напряжение 27 В DC |
| C | Закрытое исполнение в корпусе |
Назначение и общее описание
RPS-500-27-C представляет собой высоконадежный медицинский источник питания мощностью 500 Вт в компактном формате 5 × 3 дюйма. Устройство принимает широкий диапазон входного напряжения 80…264 В AC и формирует стабилизированное выходное напряжение 27 В DC. Модель относится к серии источников питания с высокой удельной мощностью, высоким КПД и низким энергопотреблением без нагрузки при использовании управления PS-ON.
Исполнение -C является закрытым корпусным вариантом. Серия соответствует требованиям медицинской безопасности с уровнем изоляции 2 x MOPP и предназначена для применения в оборудовании с BF-rated пациентским контактом. Для закрытых исполнений указано, что они не предназначены для конфигурации в системах класса II без функционального заземления и рекомендуются для систем класса I с FG.
Особенности
- Компактный форм-фактор 5 × 3 дюйма
- Выходная мощность до 310.5 Вт при естественной конвекции
- Выходная мощность до 499.5 Вт при обдуве 25 CFM
- Пиковая мощность 550 Вт в течение 3 секунд
- Медицинское исполнение с уровнем защиты 2 x MOPP
- Соответствие ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1
- ЭМС для конфигураций класса I и класса II на уровне серии; для исполнения -C рекомендовано применение в классе I
- Диапазон рабочих температур от -30 до +70 °C
- Потребление без нагрузки менее 0.5 Вт при управлении PS-ON
- КПД до 93.5% для модели 27 В
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Выход дежурного питания 5 В
- Выход 12 В для питания вентилятора
- Сигналы Power Good, Power Fail
- Удалённая компенсация падения напряжения по линии
- Высота эксплуатации до 4000 м
- Светодиодная индикация включения питания
Области применения
- Оральные ирригаторы
- Аппараты гемодиализа
- Медицинские компьютерные мониторы
- Аппараты для терапии апноэ сна
- Насосное оборудование
- Электрические кровати
Электрические параметры выхода
| Параметр | Значение для RPS-500-27-C |
| Номинальное выходное напряжение | 27 В DC |
| Номинальный ток при обдуве 25 CFM | 18.5 А |
| Номинальный ток при естественной конвекции | 11.5 А |
| Номинальная мощность при обдуве 25 CFM | 499.5 Вт |
| Номинальная мощность при естественной конвекции | 310.5 Вт |
| Пиковая мощность в течение 3 секунд | 550 Вт |
| Диапазон регулировки выходного напряжения | 25.6…28.4 В |
| Отклонение выходного напряжения | ±2.0% |
| Нестабильность по сети | ±0.5% |
| Нестабильность по нагрузке | ±1.0% |
| Пульсации и шум | 200 мВ пик-пик |
| Диапазон срабатывания защиты от перенапряжения | 29.7…35.1 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 80…264 В AC |
| Диапазон входного напряжения постоянного тока | 113…370 В DC |
| Частотный диапазон | 47…63 Гц |
| Коэффициент мощности | более 0.94 при 230 В AC; более 0.98 при 115 В AC при полной нагрузке |
| КПД типовой | 93.5% |
| Потребляемый ток типовой | 5.8 А при 115 В AC; 2.9 А при 230 В AC |
| Пусковой ток типовой | 40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Время установления и нарастания | 1500 мс, 30 мс при 115 В AC и полной нагрузке; 1000 мс, 30 мс при 230 В AC и полной нагрузке |
| Время удержания типовое | 10 мс при 115 В AC и полной нагрузке; 10 мс при 230 В AC и полной нагрузке |
| Ток утечки на землю | менее 220 мкА при 264 В AC, 50 Гц |
| Ток прикосновения | менее 100 мкА при 264 В AC |
Функции и служебные выходы
| Параметр | Значение |
| Дежурный выход | 5 В, 0.6 А без вентилятора; 1 А при наличии вентилятора 25 CFM |
| Точность дежурного выхода | ±2% |
| Пульсации дежурного выхода | 120 мВ пик-пик, максимум |
| Выход для вентилятора | 12 В, 0.5 А |
| Отклонение напряжения выхода для вентилятора | -15%…+10% при токе основного выхода 20% от номинального, 25 CFM |
| Управление включением | включено при уровне PS-ON = высокий или более 2…5 В |
| Управление выключением | выключено при уровне PS-ON = низкий или менее 0…0.5 В |
| Сигнал Power Good | TTL-сигнал высокого уровня появляется через 10…500 мс после установления питания; 500 мс > PG > 10 мс |
| Сигнал Power Fail | TTL-сигнал низкого уровня формируется не менее чем за 1 мс до снижения основного выхода ниже 90% номинала |
| Удалённая компенсация | поддерживается по выводам +S и -S |
Защиты
| Вид защиты | Параметры |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Режим защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения причины |
| Короткое замыкание | Hiccup mode, автоматическое восстановление после устранения причины |
| Перенапряжение | 29.7…35.1 В |
| Режим защиты от перенапряжения | Hiccup mode, автоматическое восстановление после устранения причины |
| Перегрев | отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0.03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Максимальная высота эксплуатации | 4000 м |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Уровень изоляции | первичная цепь – вторичная цепь: 2 x MOPP; первичная цепь – земля: 1 x MOPP; вторичная цепь – земля: 1 x MOPP |
| Испытательное напряжение изоляции | вход-выход: 4 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1.5 кВ AC |
| Сопротивление изоляции | вход-выход и вход-FG: 100 МОм при 500 В DC, 25 °C, 70% RH |
Электромагнитная совместимость
| Параметр | Значение |
| Кондуктивные помехи | BS EN/EN55011 (CISPR11), класс A |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер | BS EN/EN61000-3-3 |
| Устойчивость к электростатическому разряду | BS EN/EN61000-4-2, уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ при контакте |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 3, 10 В/м в диапазоне 80 МГц…2.7 ГГц; таблица 9, 9…28 В/м в диапазоне 385 МГц…5.78 ГГц |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 3, 2 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 4, 4 кВ линия-FG; 2 кВ линия-линия |
| Устойчивость к наведённым РЧ-помехам | BS EN/EN61000-4-6, уровень 3, 10 В |
| Устойчивость к магнитному полю промышленной частоты | BS EN/EN61000-4-8, уровень 4, 30 А/м |
| Устойчивость к провалам и прерываниям напряжения | BS EN/EN61000-4-11, 100% провал на 1 период, 30% провал на 25 периодов, 100% прерывание на 250 периодов |
| Дополнительные стандарты ЭМС | BS EN/EN55035, BS EN/EN60601-1-2, BS EN/EN61204-3 |
Надёжность, габариты и упаковка
| Параметр | Значение для RPS-500-27-C |
| MTBF | 1132.3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 144.2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 130 × 86 × 43 мм |
| Габариты в дюймах | 5.11 × 3.39 × 1.69 дюйма |
| Масса нетто | 0.54 кг |
| Количество в упаковке | 24 шт. |
| Масса упаковки | 14 кг |
| Объём упаковки | 0.77 куб. фута |
Подключение
Сетевой входной разъём
| Обозначение | Исполнение |
| CN1 | JST B3P-VH или эквивалент |
| Контакт | Назначение |
| 1 | AC/L |
| 2 | не используется |
| 3 | AC/N |
Выходные клеммы постоянного тока
| Разъём | Назначение |
| CN2 | -V |
| CN3 | +V |
| Параметр | Значение |
| Тип выходных клемм | винт M3.5 Pan Head, 2 позиции |
| Максимальный момент затяжки | 8 lb-in, 90 cN·m максимум |
Функциональный разъём CN11
| Обозначение | Исполнение |
| CN11 | TKP DH2I-2X2 или эквивалент |
| Контакт | Назначение |
| 1 | -S |
| 2 | +S |
| 3 | DC COM |
| 4 | PG |
Функциональный разъём CN95
| Обозначение | Исполнение |
| CN95 | TKP DH2L-2X2 или эквивалент |
| Контакт | Назначение |
| 1 | 5Vsb |
| 2 | DC COM |
| 3 | PS-ON |
| 4 | DC COM |
Разъём вентилятора
| Обозначение | Исполнение |
| CN12 | TKP 8812-2 или эквивалент |
| Контакт | Назначение |
| 1 | +12 В |
| 2 | DC COM |
Монтажные данные
| Параметр | Значение |
| Рекомендуемый размер винта, отверстие 1 | M3 |
| Максимальная глубина ввинчивания, отверстие 1 | 3 мм |
| Рекомендуемый момент затяжки, отверстие 1 | 4…6 кгс·см |
| Рекомендуемый размер винта, отверстие 2 | M3 |
| Максимальная глубина ввинчивания, отверстие 2 | 4 мм |
| Рекомендуемый момент затяжки, отверстие 2 | 4…6 кгс·см |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, завершённой параллельным конденсатором 0.1 мкФ и 47 мкФ.
- Допуск включает начальную погрешность установки, нестабильность по сети и нестабильность по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать кривую дерейтинга.
- Ток прикосновения измеряется между первичным входом и выходом постоянного тока.
- При эксплуатации на высоте свыше 2000 м снижение допустимой температуры окружающей среды составляет 3.5 °C на каждые 1000 м для моделей без встроенного вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Для допустимой выходной мощности необходимо учитывать кривые дерейтинга.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС выполнялись при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Для исполнения -C, -TF, -SF: модели закрытого типа не подходят для конфигурации в системе класса II без FG и рекомендуются для применения в системе класса I с FG.
- Радиаторы HS1, HS2, HS3, HS4 не допускается замыкать между собой.
