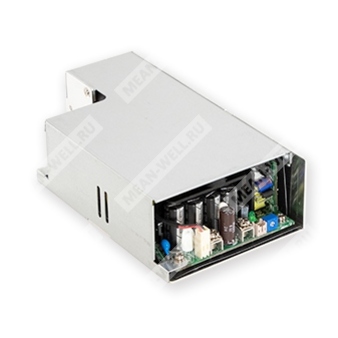

RPS-500-36 - медицинский импульсный источник питания 36 В для промышленного и медицинского оборудования.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | RPS | Серия источников питания |
| 2 | 500 | Номинальная мощность 500 Вт |
| 3 | 36 | Номинальное выходное напряжение 36 В |
Назначение
RPS-500-36 — высоконадежный медицинский источник питания серии RPS-500 в компактном формате 5″×3″, предназначенный для питания оборудования, требующего стабилизированного выхода 36 В постоянного тока и медицинской безопасности класса BF.
Описание
RPS-500-36 относится к серии RPS-500 — группе высокоплотных зеленых печатных источников питания медицинского назначения. Устройство рассчитано на работу от универсальной сети переменного тока и обеспечивает один из фиксированных уровней выходного напряжения серии, в данном случае 36 В. Серия допускает применение в системах медицинского оборудования и в составе промышленных устройств, где требуются высокая эффективность, низкое потребление на холостом ходу, сигналы контроля и расширенный набор защит.
Особенности
- Компактное исполнение 5″×3″.
- Выходная мощность до 500 Вт при принудительном обдуве 25 CFM.
- Выход 36 В постоянного тока.
- Пиковая мощность 550 Вт в течение 3 секунд.
- Медицинская безопасность 2 × MOPP.
- Соответствие требованиям EMC для класса I и класса II конфигурации.
- Высокий КПД до 94%.
- Потребление без нагрузки менее 0,5 Вт при управлении PS-ON.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Наличие выхода 5 В standby, питания вентилятора 12 В, сигнала Power Good / Power Fail и дистанционного управления PS-ON.
- Работа на высоте до 4000 м.
- Светодиодная индикация включения.
Применение
- Оральные ирригаторы.
- Аппараты гемодиализа.
- Медицинские компьютерные мониторы.
- Устройства терапии апноэ сна.
- Насосные системы.
- Электрические кровати.
Параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 36 В |
| Диапазон регулировки основного выхода | 34,2…37,8 В |
| Номинальный ток | 13,9 А при 25 CFM; 8,6 А при естественной конвекции для исполнения без корпуса |
| Номинальная мощность | 500,4 Вт при 25 CFM; 309,6 Вт при естественной конвекции |
| Пиковая мощность | 550 Вт, 3 с |
| Пульсации и шум | 200 мВп-п макс. |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, нарастания | 1000 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания | 10 мс при 230 В AC; 10 мс при 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В AC; 113…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC при полной нагрузке |
| КПД | 93% при 36 В и 25 CFM; 92,5% при естественной конвекции для данного уровня мощности серии |
| Потребляемый ток AC | 2,9 А при 230 В AC; 5,8 А при 115 В AC |
| Пусковой ток | 80 А при 230 В AC; 40 А при 115 В AC, холодный старт |
| Ток утечки | Ток утечки на землю менее 220 мкА при 264 В AC 50 Гц; ток прикосновения менее 100 мкА при 264 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 42,8…46,8 В для уровня 36 В серии |
| Тип защиты от перенапряжения | Hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции
| Параметр | Значение |
| Резервный выход 5 В | 5 В, 0,6 А без вентилятора; 1 А с вентилятором 25 CFM |
| Питание вентилятора 12 В | 12 В, 0,5 А для привода вентилятора |
| Управление PS-ON | Включение: высокий уровень или > 2…5 В; выключение: низкий уровень или < 0…0,5 В |
| Сигнал Power Good / Power Fail | Высокий уровень через 10…500 мс после запуска; переход в низкий уровень минимум за 1 мс до падения Vo ниже 90% номинала |
| Управление вентилятором | Вентилятор включается при нагрузке не менее 20% для исполнений RPS-500-xxTF/SF |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | До 4000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Уровень изоляции | Первичная цепь – вторичная цепь: 2 × MOPP; первичная цепь – земля: 1 × MOPP; вторичная цепь – земля: 1 × MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004; проектирование по BS EN/EN60335-1 по запросу |
| ЭМС по излучению | BS EN/EN55011 (CISPR11), BS EN/EN61000-3-2, BS EN/EN61000-3-3; для класса I — класс B по проводимым помехам и класс A по излучаемым; для класса II — класс A по обоим видам |
| ЭМС по помехоустойчивости | BS EN/EN55035, BS EN/EN60601-1-2, BS EN/EN61204-3 |
| ЭСР | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | Уровень 3, 10 В/м в диапазоне 80 МГц…2,7 ГГц; таблица 9, 9…28 В/м в диапазоне 385 МГц…5,78 ГГц |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 4, 4 кВ линия–FG; 2 кВ линия–линия |
| Проводимая помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надежность
| Параметр | Значение |
| MTBF | 1132,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 144,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Размеры и масса
| Исполнение | Габариты, мм | Масса, кг |
| RPS-500 | 127 × 76,2 × 41 | 0,46 |
| RPS-500-C | 130 × 86 × 43 | 0,54 |
| RPS-500-TF | 130 × 86 × 58,5 | 0,58 |
| RPS-500-SF | 160 × 86 × 43 | 0,64 |
Упаковка
| Исполнение | Количество в коробке | Масса брутто | Объем упаковки |
| RPS-500 | 30 шт. | 14,8 кг | 0,96 CUFT |
| RPS-500-C | 24 шт. | 14 кг | 0,77 CUFT |
| RPS-500-TF | 24 шт. | 14,9 кг | 0,86 CUFT |
| RPS-500-SF | 24 шт. | 16,4 кг | 0,91 CUFT |
Примечания
1. Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, подключенной к параллельным конденсаторам 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
4. При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать характеристику дерейтирования.
5. Ток прикосновения измерен от первичного входа до выхода постоянного тока.
6. При высоте эксплуатации выше 2000 м снижение температуры составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
7. См. график дерейтирования.
8. Источник питания рассматривается как компонент, встраиваемый в конечное изделие; все испытания ЭМС выполняются с монтажом на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
