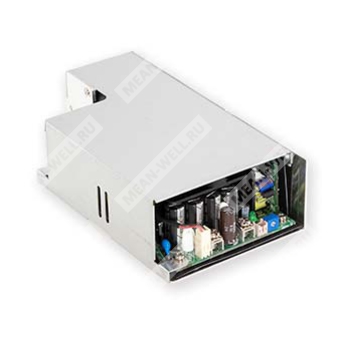

RPS-500-48-C - медицинский импульсный источник питания 48 В мощностью 500 Вт в закрытом корпусе.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | RPS | Серия источников питания |
| 2 | 500 | Номинальная мощность серии 500 Вт |
| 3 | 48 | Выходное напряжение 48 В |
| 4 | C | Закрытое исполнение корпуса |
Назначение и общая характеристика
RPS-500-48-C представляет собой медицинский импульсный источник питания серии RPS-500 с выходным напряжением 48 В и номинальной мощностью до 500 Вт, выполненный в закрытом корпусе. Изделие рассчитано на применение в медицинском и связанном с ним оборудовании, где требуются высокая надежность, низкий ток утечки, соблюдение требований по изоляции и электромагнитной совместимости.
Особенности
- Компактное исполнение 5 × 3 дюйма.
- Выходная мощность до 500 Вт при принудительном воздушном охлаждении.
- Пиковая мощность 550 Вт в течение 3 секунд.
- Медицинская безопасность по 2 × MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Совместимость по ЭМС для конфигураций Class I и Class II.
- Очень низкое потребление без нагрузки: менее 0,5 Вт при управлении PS-ON.
- Высокий КПД до 94%.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Наличие выходов 5 В дежурного питания, 12 В питания вентилятора, сигналов Power Good и Power Fail, а также дистанционного измерения.
- Расширенный рабочий диапазон температуры окружающей среды.
- Светодиодный индикатор включения.
Области применения
- Оральные ирригаторы.
- Аппараты гемодиализа.
- Медицинские компьютерные мониторы.
- Устройства апноэ сна.
- Насосные системы.
- Электрические кровати.
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Диапазон подстройки выходного напряжения | 45,6 ~ 50,4 В |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Пульсации и шум, максимум | 200 мВп-п |
| Время установки, нарастания | 1000 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC на полной нагрузке |
| Время удержания | 10 мс при 230 В AC; 10 мс при 115 В AC на полной нагрузке |
| Номинальный ток при 25 CFM | 10,4 А |
| Номинальная мощность при 25 CFM | 499,2 Вт |
| Номинальная мощность в режиме конвекции | 321,6 Вт |
Вход
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 80 ~ 264 В AC |
| Диапазон входного напряжения постоянного тока | 113 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC на полной нагрузке |
| КПД, типовое значение | 94% |
| Ток потребления, типовое значение | 2,9 А при 230 В AC; 5,8 А при 115 В AC |
| Пусковой ток, типовое значение | 40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Диапазон входного напряжения для снижения мощности | См. характеристику снижения мощности от входного напряжения |
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Выходной ток при 25 CFM | 10,4 А |
| Выходной ток в режиме конвекции | 6,7 А |
| Возможность регулировки | 45,6 ~ 50,4 В |
| Пиковая мощность | 550 Вт в течение 3 секунд |
Защита
| Функция защиты | Уставка / режим работы |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения причины |
| Перенапряжение | 52,8 ~ 62,4 В; режим hiccup, автоматическое восстановление после устранения причины |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Дежурный выход 5 В | 5 В при 0,6 А без вентилятора; 1 А с вентилятором 25 CFM |
| Питание вентилятора 12 В | 12 В при 0,5 А для привода вентилятора |
| Управление включением PS-ON | Включение: PS-ON = высокий уровень или > 2 ~ 5 В; выключение: PS-ON = низкий уровень или < 0 ~ 0,5 В |
| Сигнал Power Good / Power Fail | TTL-сигнал становится высоким с задержкой 10 ~ 500 мс после подачи питания; становится низким минимум за 1 мс до снижения Vo ниже 90% от номинала |
| Удаленное измерение | Предусмотрено |
| Световая индикация | Индикатор включения питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -40 ~ +85 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | До 4000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Уровень изоляции | Первичная цепь - вторичная: 2 × MOPP; первичная - земля: 1 × MOPP; вторичная - земля: 1 × MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | Ток утечки на землю < 220 мкА при 264 В AC 50 Гц; ток прикосновения < 100 мкА при 264 В AC |
| ЭМС-эмиссия | BS EN/EN55011 (CISPR11), BS EN/EN61000-3-2, BS EN/EN61000-3-3 |
| ЭМС-иммунитет | BS EN/EN55035, BS EN/EN60601-1-2, BS EN/EN61204-3 |
| ESD | Уровень 4: 15 кВ воздух; 8 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 3: 10 В/м (80 МГц ~ 2,7 ГГц); таблица 9: 9 ~ 28 В/м (385 МГц ~ 5,78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Проводимая помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004 approved |
Надежность
| Параметр | Значение |
| MTBF | 1132,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 144,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные размеры и масса
| Исполнение | Размеры Д × Ш × В | Масса |
| RPS-500-C | 130 × 86 × 43 мм | 0,54 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 24 шт. |
| Масса брутто | 14 кг |
| Объем упаковки | 0,77 куб. фут |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, заканчивающейся параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; следует использовать характеристику снижения мощности.
- Ток прикосновения измеряется от первичного входа до выхода постоянного тока.
- Снижение температуры окружающей среды для моделей без вентилятора составляет 3,5 °C на 1000 м, для моделей с вентилятором — 5 °C на 1000 м при высоте выше 2000 м.
- Следует руководствоваться графиком снижения мощности.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; ЭМС-испытания выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм, а конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
