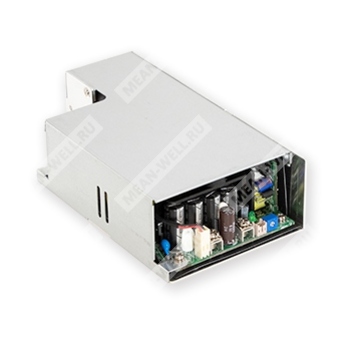

RPS-500-48-TF - импульсный медицинский источник питания 48 В в закрытом исполнении с верхним вентилятором для мощных нагрузок.
Назначение и общая характеристика
RPS-500-48-TF — это высоконадежный медицинский источник питания серии RPS-500, выполненный в закрытом корпусе с вентилятором, установленным сверху. Устройство рассчитано на выходное напряжение 48 В и номинальную мощность до 500 Вт при принудительном воздушном охлаждении. Серия предназначена для применения в медицинском и смежном оборудовании с требованиями к безопасности пациента, электромагнитной совместимости и высокой удельной мощности.
Модель относится к серии RPS-500, которая поддерживает широкий диапазон сетевого питания, высокую эффективность, низкое потребление холостого хода и набор сервисных сигналов и защит, включая дистанционное включение, сигнал Power Good/Power Fail, дежурный выход 5 В и питание вентилятора 12 В.
Расшифровка партномера
| Фрагмент партномера | Значение |
|---|---|
| RPS | Серия источников питания |
| 500 | Номинальная мощность 500 Вт |
| 48 | Выходное напряжение 48 В |
| TF | Закрытое исполнение с вентилятором на верхней стороне |
Описание
RPS-500-48-TF представляет собой зеленый PCB/встроенный медицинский источник питания серии RPS-500, ориентированный на оборудование класса BF и на системы, где требуется высокое отношение мощности к габаритам. Серия допускает входное переменное напряжение 80–264 В и обеспечивает различные выходные напряжения в диапазоне от 12 В до 48 В. Для модели 48 В предусмотрено закрытое исполнение с активным охлаждением, что позволяет использовать всю заявленную мощность 500 Вт.
Из документа следует, что для исполнений TF/SF вентилятор включается от нагрузки 20% и выше. Для закрытых исполнений серии также предусмотрены элементы функционального интерфейса: 5V standby, 12V fan supply, PS-ON, Power Good/Power Fail и remote sense для компенсации падения напряжения на проводниках нагрузки.
Функциональные особенности
- Компактное исполнение 5″×3″.
- Выходная мощность 500 Вт при принудительном воздушном охлаждении.
- Пиковая мощность 550 Вт в течение 3 с.
- Медицинская безопасность: 2×MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Электромагнитная совместимость для систем класса I и класса II.
- Диапазон рабочей температуры от -30 до +70 °C.
- Потребление без нагрузки менее 0,5 Вт при управлении PS_ON.
- КПД до 94%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Дежурный выход 5 В, питание вентилятора 12 В, сигналы Power Good/Power Fail и дистанционное управление включением.
- Допустимая высота эксплуатации до 4000 м.
Применение
- Оральные ирригаторы.
- Гемодиализные аппараты.
- Медицинские компьютерные мониторы.
- Устройства апноэ сна.
- Насосное оборудование.
- Электрические кровати.
Параметры выходной части
| Параметр | Значение для RPS-500-48-TF |
|---|---|
| Выходное напряжение | 48 В |
| Диапазон регулировки выходного напряжения | 45,6–50,4 В |
| Номинальный выходной ток | 10,4 А |
| Номинальная мощность | 499,2 Вт |
| Пиковая мощность | 550 Вт (3 с) |
| Допуск по напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузка. стабилизация | ±1,0% |
| Пульсации и шум | 200 мВ п-п |
| Уставка, время нарастания | 1000 мс, 30 мс/230 ВAC; 1500 мс, 30 мс/115 ВAC при полной нагрузке |
| Время удержания | 10 мс/230 ВAC; 10 мс/115 ВAC при полной нагрузке |
| Защита от перегрузки | 105–135% от номинальной выходной мощности; режим hiccup, автоматическое восстановление |
| Защита от перенапряжения | 52,8–62,4 В; режим hiccup, автоматическое восстановление |
Параметры входной части
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 80–264 ВAC; 113–370 ВDC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 ВAC; PF > 0,98 при 115 ВAC, при полной нагрузке |
| Потребляемый ток | 5,8 А при 115 ВAC; 2,9 А при 230 ВAC |
| Пусковой ток | 40 А при 115 ВAC; 80 А при 230 ВAC, холодный старт |
| Диапазон входа для работы | 80–264 ВAC |
Функциональные сигналы и вспомогательные выходы
| Параметр | Значение |
|---|---|
| Дежурный выход 5 В | 5 В, 0,6 А без вентилятора; 1 А с вентилятором 25 CFM; допуск ±2%; пульсации 120 мВ п-п (макс.) |
| Питание вентилятора 12 В | 12 В, 0,5 А для привода вентилятора; допуск -15%…+10% при 20% номинальной нагрузки основного выхода |
| Управление PS-ON | Включение: высокий уровень или > 2…5 В; выключение: низкий уровень или < 0…0,5 В |
| Power Good / Power Fail | TTL-сигнал становится высоким с задержкой 10–500 мс после подачи питания; становится низким минимум за 1 мс до падения Vo ниже 90% номинала |
| Дистанционная обратная связь | Предусмотрена |
| Включение вентилятора | От 20% минимальной нагрузки для исполнений RPS-500-xxTF/SF |
Параметры окружающей среды
| Параметр | Значение |
|---|---|
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | До 4000 м |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
|---|---|
| Уровень изоляции | Первичная-Вторичная: 2×MOPP; Первичная-Земля: 1×MOPP; Вторичная-Земля: 1×MOPP |
| Испытательное напряжение | Вход-Выход: 4 кВAC; Вход-Земля: 2 кВAC; Выход-Земля: 1,5 кВAC |
| Сопротивление изоляции | Вход-Выход, Вход-Земля: 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004; проектирование по BS EN/EN60335-1 по запросу |
| ЭМС-эмиссия | Проводимые помехи: Class I — Class B, Class II — Class A; излучаемые помехи — Class A; гармонические токи — Class A |
| ЭМС-иммунитет | ESD: уровень 4, 15 кВ воздух; 8 кВ контакт; RF: уровень 3, 10 В/м (80 МГц–2,7 ГГц), таблица 9, 9–28 В/м (385 МГц–5,78 ГГц); EFT: уровень 3, 2 кВ; Surge: уровень 4, 4 кВ линия-земля; 2 кВ линия-линия; Conducted susceptibility: уровень 3, 10 В; Magnetic field immunity: уровень 4, 30 А/м; Voltage dip/interruption: 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надежность
| Параметр | Значение |
|---|---|
| MTBF | 1132,3 тыс. ч, Telcordia SR-332 (Bellcore); 144,2 тыс. ч, MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
|---|---|
| Исполнение RPS-500-TF | 130 × 86 × 58,5 мм |
| Масса одного изделия | 0,58 кг |
| Объем на упаковку | 0,86 CUFT |
Упаковка
| Параметр | Значение |
|---|---|
| Количество в коробке | 24 шт. |
| Масса брутто | 14,9 кг |
Подключение
| Разъем | Назначение | Примечание |
|---|---|---|
| CN1 | Вход переменного тока | JST B3P-VH или эквивалент |
| CN2, CN3 | Выход постоянного тока | Клеммы M3.5, момент затяжки до 8 lbs-in (90 cNm) макс. |
| CN11 | Функциональный разъем | TKP DH2I-2X2 или эквивалент |
| CN95 | Функциональный разъем | TKP DH2L-2X2 или эквивалент |
| CN12 | Разъем вентилятора | TKP 8812-2 или эквивалент; не применяется для RPS-500-TF/SF |
Примечания
1. Все параметры, явно не оговоренные иначе, измеряются при входе 230 ВAC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск уставки, линейную стабилизацию и стабилизацию по нагрузке.
4. При низком входном напряжении может потребоваться дерейтинг; следует учитывать кривую дерейтинга.
5. Ток утечки измерялся от первичного входа к выходу постоянного тока.
6. При высоте эксплуатации выше 2000 м требуется температурный дерейтинг 5 °C/1000 м для моделей с вентилятором.
7. Для определения допустимой нагрузки следует руководствоваться кривой дерейтинга.
8. Блок питания рассматривается как компонент для установки в конечное изделие; ЭМС-испытания выполняются на монтажной металлической плите 360×360 мм толщиной 1 мм, а конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
| Параметр | Значение |
|---|---|
| Тип корпуса | Закрытое исполнение с вентилятором на верхней стороне |
| Рекомендуемое применение конструкции | Для систем класса I с защитным заземлением |
| Примечание по системе класса II | Закрытые исполнения не подходят для конфигурации внутри системы класса II без FG |
