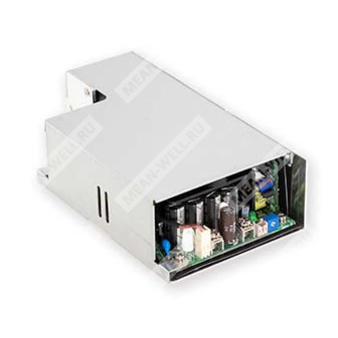

RPS-500-48 - 500-ваттный медицинский источник питания 48 В для промышленного и медоборудования.
Серия RPS-500 представляет собой высоконадежные импульсные источники питания медицинского назначения в компактном исполнении 5″×3″. Модель RPS-500-48 — вариант с выходным напряжением 48 В, предназначенный для питания медицинских, промышленно-электронных и встраиваемых систем, где требуются высокая удельная мощность, низкие потери холостого хода, расширенный диапазон входного напряжения и соответствие требованиям медицинской безопасности.
Расшифровка партномера
| Элемент партномера | Расшифровка |
|---|
| RPS |
Серия источников питания Mean Well RPS |
| 500 |
Номинальная мощность серии 500 Вт |
| 48 |
Выходное напряжение 48 В |
Назначение и особенности
- Компактный источник питания медицинского класса с высокой удельной мощностью на габарит 5″×3″.
- Поддерживает универсальный вход 80…264 В переменного тока и 113…370 В постоянного тока.
- Выходное напряжение 48 В при номинальном токе до 10,4 А.
- КПД до 94%.
- Потребление без нагрузки менее 0,5 Вт при управлении PS_ON.
- Реализованы защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Имеет вспомогательный выход 5 В standby, питание вентилятора 12 В, сигнал Power Good/Power Fail и дистанционный sense.
- Предусмотрены варианты исполнения: открытая плата, закрытый корпус, закрытый корпус с вентилятором сверху и закрытый корпус с вентилятором сбоку.
Применение
- Оральные ирригаторы
- Аппараты гемодиализа
- Медицинские компьютерные мониторы
- Устройства апноэ сна
- Насосные установки
- Электрические кровати
Параметры входа
| Параметр | Значение для RPS-500-48 |
|---|
| Диапазон входного напряжения |
80…264 В переменного тока, 113…370 В постоянного тока |
| Диапазон частоты сети |
47…63 Гц |
| Коэффициент мощности |
PF > 0,94 при 230 В AC, PF > 0,98 при 115 В AC, при полной нагрузке |
| Пусковой ток |
40 А при 115 В AC, 80 А при 230 В AC, холодный старт |
| Входной ток |
5,8 А при 115 В AC; 2,9 А при 230 В AC |
| Типовое время удержания |
10 мс при 230 В AC; 10 мс при 115 В AC, при полной нагрузке |
Параметры выхода
| Параметр | Значение для RPS-500-48 |
|---|
| Номинальное выходное напряжение |
48 В |
| Номинальный выходной ток |
10,4 А |
| Номинальная выходная мощность |
499,2 Вт |
| Диапазон регулировки выходного напряжения |
45,6…50,4 В |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Допуск выходного напряжения |
±1,0% |
| Пульсации и шум |
200 мВ п-п, максимум |
| Пиковая мощность |
550 Вт, в течение 3 с |
Функциональные узлы и сигналы
| Параметр | Значение |
|---|
| Выход 5 В standby |
5 В / 0,6 А без вентилятора; 1 А с вентилятором 25 CFM |
| Питание вентилятора |
12 В / 0,5 А для привода вентилятора |
| Управление включением |
Power ON: PS-ON = «High» или > 2…5 В; Power OFF: PS-ON = «Low» или < 0…0,5 В |
| Сигнал Power Good / Power Fail |
TTL-уровень переходит в высокий уровень с задержкой 10…500 мс после установления выходного напряжения; в низкий уровень — минимум за 1 мс до снижения Vo ниже 90% номинала |
| Дистанционный sense |
Предусмотрен |
| Управление вентилятором |
Вентилятор включается от 20% нагрузки минимум для исполнений RPS-500-xxTF/SF |
Защиты
| Защита | Условия срабатывания / поведение |
|---|
| Перегрузка |
105…135% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения причины |
| Перенапряжение |
52,8…62,4 В; режим hiccup, автоматическое восстановление после устранения причины |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Короткое замыкание |
Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные параметры
| Параметр | Значение |
|---|
| Рабочая температура |
-30…+70 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения |
-40…+85 °C |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота |
До 4000 м |
Электробезопасность и изоляция
| Параметр | Значение |
|---|
| Уровень изоляции |
Первичная цепь – вторичная цепь: 2×MOPP; первичная цепь – земля: 1×MOPP; вторичная цепь – земля: 1×MOPP |
| Испытательное напряжение |
Вход – выход: 4 кВ AC; вход – FG: 2 кВ AC; выход – FG: 1,5 кВ AC |
| Сопротивление изоляции |
100 МОм при 500 В DC, 25 °C, 70% RH |
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004; проектирование по BS EN/EN60335-1 по запросу |
ЭМС
| Параметр | Норма / уровень |
|---|
| Излучаемые помехи |
BS EN/EN55011 (CISPR11) |
| Проводимые помехи |
BS EN/EN55011 (CISPR11) |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
| Фликер напряжения |
BS EN/EN61000-3-3 |
| ЭСР |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле |
Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные процессы |
Уровень 3, 2 кВ |
| Импульсные помехи |
Уровень 4, 4 кВ линия–FG; 2 кВ линия–линия |
| Проводимая устойчивость |
Уровень 3, 10 В |
| Магнитное поле |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
| Класс ЭМС по исполнению |
Класс I с FG: проводимые — Class B, излучаемые — Class A; Class II без FG: проводимые — Class A, излучаемые — Class A |
Надежность
| Параметр | Значение |
|---|
| MTBF |
1132,3 тыс. часов минимум, Telcordia SR-332 (Bellcore); 144,2 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
Габариты и масса
| Исполнение | Габариты, Д×Ш×В | Масса нетто |
|---|
| RPS-500 |
127 × 76,2 × 41 мм |
0,46 кг |
| RPS-500-C |
130 × 86 × 43 мм |
0,54 кг |
| RPS-500-TF |
130 × 86 × 58,5 мм |
0,58 кг |
| RPS-500-SF |
160 × 86 × 43 мм |
0,64 кг |
Упаковка
| Исполнение | Количество в упаковке | Масса брутто | Объем упаковки |
|---|
| RPS-500 |
30 шт. |
14,8 кг |
0,96 CUFT |
| RPS-500-C |
24 шт. |
14 кг |
0,77 CUFT |
| RPS-500-TF |
24 шт. |
14,9 кг |
0,86 CUFT |
| RPS-500-SF |
24 шт. |
16,4 кг |
0,91 CUFT |
Конструктивные данные
RPS-500-48 относится к семейству источников питания серии RPS-500. Для открытого PCB-исполнения допускается установка на металлическую монтажную поверхность; для закрытых исполнений предусмотрены варианты корпуса с верхним или боковым вентилятором. Воздушный поток для вентиляторных модификаций организован принудительно. Исполнение -C / -TF / -SF предназначено для применения в системах с защитным проводником FG, то есть в конфигурации класса I.
Подключение
| Разъём | Назначение | Сопряжение |
|---|
| CN1 |
Вход переменного тока AC/L, AC/N и FG |
JST B3P-VH или эквивалент |
| CN2, CN3 |
Выход постоянного тока +V и -V |
Клеммы под винт M3.5, момент затяжки до 8 lbs-in (90 cNm) максимум |
| CN11 |
-S, +S, DC COM, PG |
TKP DH2I-2X2 или эквивалент |
| CN95 |
5Vsb, DC COM, PS-ON |
TKP DH2L-2X2 или эквивалент |
| CN12 |
Питание вентилятора +12 В и DC COM |
TKP 8812-2 или эквивалент |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать кривую дерейтингa.
- Ток утечки измеряется от первичного входа до выхода постоянного тока.
- Для моделей без вентилятора температурное снижение допуска составляет 3,5 °C на 1000 м при высоте выше 2000 м; для моделей с вентилятором — 5 °C на 1000 м.
- Следует руководствоваться кривой дерейтингa.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; испытания ЭМС выполняются на металлической плите 360 × 360 мм толщиной 1 мм, а конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
