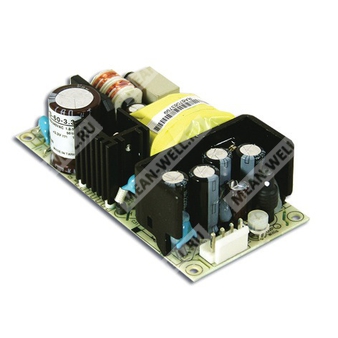

RPS-60-15 - медицинский источник питания 60 Вт с выходом 15 В постоянного тока для промышленной и медтехники.
Назначение: компактный высоконадежный импульсный источник питания открытого исполнения для медицинских и промышленных систем, обеспечивающий стабилизированное выходное напряжение 15 В DC.
Расшифровка партномера
| Обозначение | Расшифровка |
| RPS | Серия источников питания Mean Well RPS |
| 60 | Номинальная мощность 60 Вт |
| 15 | Выходное напряжение 15 В |
Описание
RPS-60-15 относится к серии RPS-60 — это высоконадежный «зелёный» медицинский источник питания на печатной плате с высокой удельной мощностью при габаритах 4" × 2". Устройство рассчитано на питание от сети 90–264 В AC и формирует одно выходное напряжение 15 В DC. Серия обеспечивает КПД до 86%, а потребление без нагрузки — менее 0,75 Вт. Источник допускает применение в системах класса I при наличии защитного заземления, характеризуется очень малым током утечки и соответствует требованиям для медицинского применения с уровнем изоляции 2×MOPP. Также заявлено соответствие требованиям EMC для класса B в конфигурации класса I.
Блок питания предназначен для применения в оборудовании типа BF при соблюдении требований системной интеграции. Охлаждение осуществляется свободной конвекцией. Предусмотрены защиты от короткого замыкания, перегрузки и перенапряжения. Допускается работа на высоте до 3000 м.
Особенности
- Компактный форм-фактор 4" × 2".
- Одобрение по стандартам IT и медицинской безопасности, 2×MOPP.
- Применимость для BF-оборудования при корректном системном проектировании.
- Охлаждение свободной конвекцией.
- EMI класс B для конфигурации класса I.
- Потребление без нагрузки менее 0,75 Вт.
- Защита: короткое замыкание, перегрузка, перенапряжение.
- Работа на высоте до 3000 м.
Применение
- Оральные ирригаторы.
- Аппараты гемодиализа.
- Медицинские компьютерные мониторы.
- Устройства терапии апноэ сна.
Электрические параметры
Выход
| Параметр | Значение для RPS-60-15 |
| Выходное напряжение постоянного тока | 15 В |
| Номинальный ток | 4 А |
| Диапазон тока | 0–4,4 А |
| Номинальная мощность | 60 Вт |
| Пиковая нагрузка в течение 10 с | 66 Вт |
| Диапазон подстройки выходного напряжения | 13,5–16,5 В |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, время нарастания | 500 мс, 30 мс при 230 В AC |
| Время удержания | 60 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
| Пульсации и шум | 100 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC; 127–370 В DC |
| Диапазон частоты | 47–63 Гц |
| КПД типовое | 85% |
| Потребляемый ток типовой | 1,8 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток типовой | Холодный старт 60 А при 230 В AC; 30 А при 115 В AC |
| Ток утечки максимальный | Менее 130 мкА при 264 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 115–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим прерывистого запуска; автоматическое восстановление после устранения неисправности |
| Перенапряжение | 17,2–20,3 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения; восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −20…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по осям X, Y, Z, 60 минут на каждую ось |
| Рабочая высота | До 3000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1 2nd Ed, CSA C22.2 No. 62368-1-14 2nd Ed, TUV BS EN/EN 62368-1:2014+A11, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная-Вторичная: 2×MOPP; Первичная-Земля: 1×MOPP; Вторичная-Земля: 1×MOPP |
ЭМС — излучение
| Параметр | Стандарт | Уровень |
| Кондуктивные помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Радиопомехи | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Мерцание напряжения | BS EN/EN61000-3-3 | --- |
ЭМС — устойчивость
| Параметр | Стандарт | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| ВЧ-поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 2 кВ |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надёжность, масса, размеры и упаковка
| Параметр | Значение |
| MTBF | 5153,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 353,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 101,6 × 50,8 × 29 мм |
| Масса | 0,15 кг |
| Упаковка | 96 шт.; 15,4 кг; 0,89 CUFT |
Механические данные
Корпусные размеры приведены для установки в составе конечного оборудования. Устройство имеет формат платы с крепёжными отверстиями и верхним/боковым монтажным расположением элементов.
| Разъём входа переменного тока | CN1: JST B3P-VH или эквивалент |
| Назначение выводов CN1 | 1 — AC/N; 2 — без подключения; 3 — AC/L |
| Сопряжённый корпус | JST VHR или эквивалент |
| Контакт | JST SVH-21T-P1.1 или эквивалент |
| Разъём выхода постоянного тока | CN2: JST B4P-VH или эквивалент |
| Назначение выводов CN2 | 1,2 — +V; 3,4 — -V |
| Сопряжённый корпус | JST VHR или эквивалент |
| Контакт | JST SVH-21T-P1.1 или эквивалент |
| Требование по заземлению | Заземление обязательно |
| Дополнительные указания | HS1 и HS2 нельзя замыкать между собой. M1 является защитным заземлением; для улучшения ЭМС рекомендуется обеспечить электрическое соединение M1, M2 и шасси. |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются полосой 20 МГц с использованием витой пары длиной 12 дюймов, терминала 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, регулирование по линии и регулирование по нагрузке.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Ток прикосновения измеряется от первичного входа к выходу постоянного тока.
- Температура окружающей среды при дерейтинг-кривых указана для условий без вентиляторов; для версий с вентилятором допускается более высокая температура до 2000 м.
- Радиатор HS1, HS2 не должен быть замкнут.
- Блок питания считается компонентом, который будет установлен в конечном оборудовании. Все испытания ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм, толщиной 1 мм, и окончательное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
