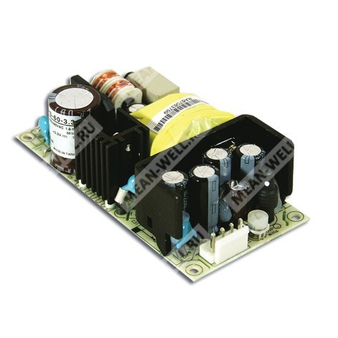

RPS-60-24
Особенности
Компактный размер 4" x 2"
IT и медицинская безопасность (2 x MOPP) согласно стандартам ANSI/AAMI ES60601-1, IEC/BS EN/EN60601-1 и IEC/BS EN/UL 62368-1
Подходит для применения типа BF при соответствующей системной реализации
Охлаждение посредством свободной конвекции
Электромагнитная совместимость класса B для конфигурации класса I
Потребляемая мощность при отсутствии нагрузки <0.75 Вт
Защита: короткое замыкание / перегрузка / перенапряжение
Рабочая высота до 3000 метров
Применение
Оральные ирригаторы
Аппараты для гемодиализа
Медицинские компьютерные мониторы
Приборы для лечения апноэ сна
Описание
RPS-60 — это высоконадёжный медицинский импульсный источник питания зелёной серии мощностью 60 Вт с высокой плотностью мощности в размере 4” на 2”. Поддерживает входное напряжение 90~264 В переменного тока и обеспечивает различные значения выходного напряжения в диапазоне от 3.3 В до 48 В. КПД достигает 86%, а крайне низкое энергопотребление при отсутствии нагрузки — менее 0.75 Вт. Модель RPS-60-24 может использоваться в системах класса I (с FG). Очень низкий ток утечки — менее 130 мкА. Кроме того, источник питания соответствует международным IT- и медицинским стандартам (2 x MOPP) и стандартам электромагнитной совместимости BS EN/EN55022/BS EN/EN55011, что идеально подходит для медицинского оборудования типа BF, имеющего “контакт с пациентом”.
Cпецификация
Модель: RPS-60-24
Выходные параметры
Напряжение постоянного тока: 24 В
Номинальный ток: 2,5 А
Диапазон рабочего тока: 0 ~ 2,75 А
Номинальная мощность: 60 Вт
Пиковая нагрузка (10 сек.): 66 Вт
Пульсации (макс., мВ–пик-пик): 100 мВ–пик-пик
Диапазон подстройки напряжения: 22,8 ~ 27,6 В
Нестабильность по входному напряжению: ±0,5%
Нестабильность по нагрузке: ±1,0%
Время готовности / время нарастания напряжения: 500 мс, 30 мс при 230 В переменного тока / 500 мс, 30 мс при 115 В переменного тока при полной нагрузке
Время удержания напряжения: 60 мс при 230 В переменного тока / 12 мс при 115 В переменного тока при полной нагрузке
Допуск по напряжению: ±2,0%
Входные параметры
Диапазон входного напряжения: 90 ~ 264 В переменного тока / 127 ~ 370 В постоянного тока
Частотный диапазон: 47 ~ 63 Гц
КПД (типовое значение): 87%
Потребляемый ток AC (типовое значение): 1,8 A / 115 В переменного тока, 1 A / 230 В переменного тока
Пусковой ток: Холодный старт 60 A / 230 В переменного тока, 30 A / 115 В переменного тока
Потери при отсутствии нагрузки: <0,75 Вт
Защита
Перегрузка: 115 ~ 150% номинальной выходной мощности; тип защиты: режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неисправности
Перенапряжение: 28,4 ~ 32,4 В; тип защиты: отключение выходного напряжения, повторное включение для восстановления
Среда эксплуатации
Рабочая температура: -20 ~ +70°C (см. “Кривую снижения мощности”)
Рабочая влажность: 20 ~ 90% RH, без конденсации
Температура и влажность хранения: -40 ~ +85°C, 10 ~ 95% RH, без конденсации
Коэффициент температурного дрейфа: ±0,03%/°C (0 ~ 50°C)
Виброустойчивость: 10 ~ 500 Гц, 2G, 10 мин./1 цикл, по 60 мин. по осям X, Y, Z
Рабочая высота: до 3000 метров
Безопасность и EMC
Стандарты безопасности: IEC 60601-1:2005+A1+A2, TUV BS EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1, 2-е издание, CSA C22.2 No. 62368-1-14, 2-е издание, TUV BS EN 62368-1:2014+A11, EAC TP TC 004
Испытательное напряжение: Вход-Выход: 4 кВ переменного тока; Вход-FG: 2 кВ переменного тока; Выход-FG: 1,5 кВ переменного тока
Сопротивление изоляции: Вход-Выход, Вход-FG, Выход-FG: 100 МОм при 500 В постоянного тока, 25°C / 70% RH
Уровень изоляции: Первичная цепь – вторичная цепь: 2 x MOPP, первичная цепь – земля: 1 x MOPP, вторичная цепь – земля: 1 x MOPP
Ток утечки: Ток на землю < 130 мкА/264 В переменного тока, ток прикосновения < 100 мкА/264 В переменного тока
Электромагнитная совместимость - выброс: Проводимые помехи: BS EN/EN55011 (CISPR11), класс B
Излучаемые помехи: BS EN/EN55011 (CISPR11), класс B
Гармонические токи: BS EN/EN61000-3-2, класс A
Мерцание напряжения: BS EN/EN61000-3-3
Электромагнитная совместимость - устойчивость: ESD: BS EN/EN61000-4-2, уровень 4, 15 кВ – воздух; уровень 4, 8 кВ – контакт
Устойчивость к радиочастотному полю: BS EN/EN61000-4-3; таблица 9, 9~28 В/м (385 МГц~5,78 ГГц)
Скачки напряжения: BS EN/EN61000-4-4, уровень 4, 4 кВ/линия-земля; 2 кВ/линия-линия
Иммунитет к перенапряжениям: BS EN/EN61000-4-5, уровень 3, 2 кВ
Иммунитет к наведённым помехам: BS EN/EN61000-4-6, уровень 3, 10 В
Иммунитет к магнитным полям: BS EN/EN61000-4-8, уровень 4, 30 А/м
Провалы напряжения, прерывания: BS EN/EN61000-4-11, 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов
Прочее
MTBF: 515 300 часов мин., Telcordia SR-332 (Bellcore); 353 600 часов мин., MIL-HDBK-217F (25°C)
Габариты (Д*Ш*В): 101,6 x 50,8 x 29 мм или 4" x 2" x 1,141"
Упаковка: 0,15 кг; 96 шт. / 15,4 кг / 0,89 куб. футов
Примечания
1. Все параметры, не указанные особо, измеряются при 230 В переменного тока на входе, номинальной нагрузке и температуре окружающей среды 25°C.
2. Максимальная длительность работы при пиковой нагрузке — 10 секунд; повторение не раньше 35 секунд, при этом средняя мощность должна соответствовать номинальной.
3. Пульсации и шум измеряются при частотном отклонении 20 МГц с использованием соединённой проволочными перемычками пары проводов и при параллельно подключённых конденсаторах 0,1 мкФ и 47 мкФ.
4. Допуск включает в себя установку, нестабильность по входному напряжению и по нагрузке.
5. Измерение утечки проводится при 240 В переменного тока.
6. Для работы на высоте до 5000 метров необходимо уменьшить нагрузку до 80% и температура окружающей среды — не выше 40°C.
7. При температурах окружающей среды между -20°C и 0°C выходная мощность должна быть снижена на 80% (максимум 48 Вт).
8. Подробные требования по электромагнитной совместимости приведены на сайте производителя.
