RPS-60-48
RPS-60-48 - медицинский AC/DC источник питания 60 Вт с выходом 48 В для систем с повышенными требованиями к безопасности.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RPS | Серия источников питания RPS |
| 60 | Номинальная мощность 60 Вт |
| 48 | Выходное напряжение 48 В |
Назначение и особенности

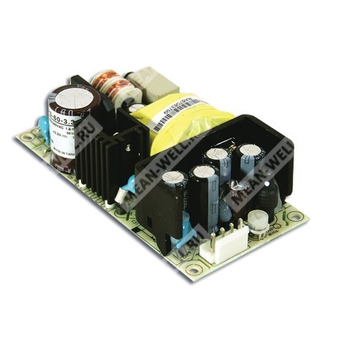

RPS-60-48 представляет собой высоконадежный зеленый печатный модульный источник питания медицинского назначения мощностью 60 Вт. Он выполнен в компактном корпусе с установочным размером 4" × 2" и предназначен для питания медицинского и промышленного оборудования, в том числе систем класса I с подключением защитного заземления и BF-приложений при соответствующем системном проектировании.
Устройство работает от сети переменного тока 90…264 В и обеспечивает выход 48 В при высокой энергоэффективности, малом потреблении холостого хода и низком токе утечки. Источник соответствует требованиям медицинской и IT-сферы по безопасности, а также нормам EMC для применений с пациентским контактом.
Основные особенности
- Компактное исполнение 4" × 2".
- Выход 48 В.
- Мощность 60 Вт.
- Работа от сети 90…264 В переменного тока.
- Высокий КПД до 86%.
- Потребление без нагрузки менее 0,75 Вт.
- Может применяться в системах класса I при наличии защитного заземления.
- Низкий ток утечки: менее 130 мкА.
- Соответствие требованиям 2 MOPP.
- Соответствие EMC BS EN/EN55022 и BS EN/EN55011.
- Подходит для BF-приложений при корректной системной реализации.
- Охлаждение за счет свободной конвекции воздуха.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Рабочая высота до 3000 м.
Применение
- Оральные ирригаторы.
- Аппараты гемодиализа.
- Медицинские мониторы.
- Аппараты для терапии апноэ сна.
Описание
RPS-60-48 — это надежный зеленый PCB-источник питания медицинского назначения мощностью 60 Вт с высокой удельной мощностью в типоразмере 4" × 2". Он принимает входное напряжение 90…264 В AC и формирует несколько вариантов выходного напряжения в диапазоне от 3,3 В до 48 В, включая версию 48 В.
Рабочий КПД достигает 86%, а потребление энергии в режиме холостого хода снижено до уровня ниже 0,75 Вт. Источник может использоваться в системах класса I при наличии защитного заземления. Ток утечки крайне мал и составляет менее 130 мкА. Изделие соответствует международным требованиям IT и медицинской безопасности 2 MOPP и рассчитано на применение в оборудовании BF-класса, где важны ограничение токов утечки, электробезопасность и электромагнитная совместимость.
Спецификация
Выход
| Параметр | Значение для RPS-60-48 |
| Выходное напряжение | 48 В |
| Номинальный ток | 1,25 А |
| Диапазон тока | 0…1,375 А |
| Номинальная мощность | 60 Вт |
| Пиковая нагрузка в течение 10 с | 66 Вт |
| Диапазон регулировки выходного напряжения | 45,6…52,8 В |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, нарастания | 500 мс, 30 мс при 230 В AC |
| Время удержания | 60 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
| Пульсации и шум | 100 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
Вход
| Параметр | Значение для RPS-60-48 |
| Диапазон входного напряжения | 90…264 В AC |
| Диапазон входного постоянного напряжения | 127…370 В DC |
| Частота сети | 47…63 Гц |
| КПД, тип. | 86% |
| Потребляемый ток, тип. | 1,8 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток, тип. | 60 А при 230 В AC; 30 А при 115 В AC, холодный старт |
| Ток утечки, макс. | Менее 130 мкА при 264 В AC |
Защита
| Параметр | Значение для RPS-60-48 |
| Защита от перегрузки | 115…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 55,2…64,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение для RPS-60-48 |
| Рабочая температура | -20…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
| Рабочая высота | До 3000 м |
Электробезопасность и EMC
| Параметр | Значение для RPS-60-48 |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1, 2nd Ed, CSA C22.2 No. 62368-1-14, 2nd Ed, TUV BS EN/EN 62368-1:2014+A11, EAC TP TC 004 |
| Испытательное напряжение | Вход–выход: 4 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная цепь – вторичная цепь: 2×MOPP; первичная цепь – земля: 1×MOPP; вторичная цепь – земля: 1×MOPP |
| Эмиссия помех | BS EN/EN55011 (CISPR11): класс B; BS EN/EN61000-3-2: класс A; BS EN/EN61000-3-3 |
| Помехоустойчивость | ESD: уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Помехоустойчивость | RF field susceptibility: уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Помехоустойчивость | EFT bursts: уровень 3, 2 кВ |
| Помехоустойчивость | Surge susceptibility: уровень 4, 4 кВ/Line-FG; 2 кВ/Line-Line |
| Помехоустойчивость | Conducted susceptibility: уровень 3, 10 В |
| Помехоустойчивость | Magnetic field immunity: уровень 4, 30 А/м |
| Помехоустойчивость | Voltage dip, interruption: 100% провал 1 период; 30% провал 25 периодов; 100% прерывание 250 периодов |
Прочие параметры
| Параметр | Значение для RPS-60-48 |
| MTBF | 5153,0 тыс. ч минимум, Telcordia SR-332 (Bellcore); 353,6 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Масса | 0,15 кг |
| Упаковка | 96 шт. / 15,4 кг / 0,89 куб. фута |
| Габариты | 101,6 × 50,8 × 29 мм |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Номинальная мощность не должна превышаться с учётом суммарной нагрузки по всем выходам.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной резистивной цепи 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Ток утечки измеряется от первичного входа к выходу DC.
- При температурном дерейтировании 3,5 °C/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей без вентилятора при высоте выше 2000 м.
- HS1 и HS2 не должны быть закорочены.
- M1 является защитным заземлением; для лучшей EMC-характеристики необходимо обеспечить электрическое соединение между M1, M2 и заземлением корпуса.
Интерфейс и подключение
| Входной разъем | JST B3P-VH или эквивалент |
| Назначение выводов входа | 1 — AC/N; 2 — без вывода; 3 — AC/L |
| Выходной разъем | JST B4P-VH или эквивалент |
| Назначение выводов выхода | 1,2 — +V; 3,4 — -V |
| Сопрягаемый корпус | JST VHR или эквивалент |
| Клеммные контакты | JST SVH-21T-P1.1 или эквивалент |
