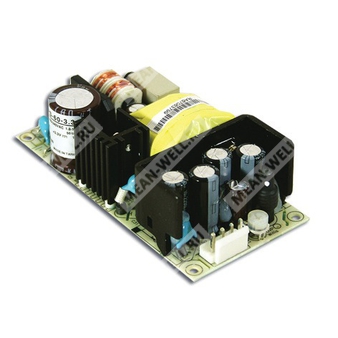

RPS-60-5 — компактный 60-Вт источник питания 5 В для медицинской и промышленной аппаратуры.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RPS | Серия источников питания RPS |
| 60 | Номинальная мощность 60 Вт |
| 5 | Выходное напряжение 5 В |
Назначение
RPS-60-5 — импульсный AC/DC источник питания открытого исполнения медицинского класса, рассчитанный на питание нагрузок 5 В мощностью до 60 Вт с принудительной или естественной конвекцией воздуха.
Основные особенности
- Компактное исполнение с габаритами 4" × 2".
- Высокая удельная мощность при выходной мощности 60 Вт.
- Входной диапазон 90…264 В переменного тока.
- Работа в сетях постоянного тока 127…370 В.
- КПД до 79% для версии 5 В.
- Потребление без нагрузки менее 0,75 Вт.
- Низкий ток утечки: менее 130 мкА.
- Соответствие требованиям 2×MOPP для медицинских систем.
- Предназначен для применения в системах класса I при наличии защитного заземления.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Класс помех на уровне B в конфигурации класса I.
Области применения
- Оральные ирригаторы.
- Аппараты гемодиализа.
- Медицинские мониторы.
- Устройства для терапии апноэ сна.
Описание
RPS-60-5 относится к серии надёжных «зелёных» PCB-источников питания медицинского назначения Mean Well. Серия ориентирована на компактные устройства, где требуется сочетание высокой удельной мощности, низкого потребления без нагрузки, соответствия медицинским стандартам безопасности и нормам электромагнитной совместимости. Модель RPS-60-5 формирует стабилизированное выходное напряжение 5 В и рассчитана на работу в составе оборудования класса BF при корректной системной интеграции.
Конструкция рассчитана на работу в широком диапазоне сетевого напряжения и на высоте до 3000 м. Источник поддерживает защиту от перегрузки с режимом hiccup, а также защиту от перенапряжения с отключением выходного напряжения и последующим восстановлением после повторного включения. В составе изделия применена схема с EMI-фильтром, выпрямителем, силовым преобразователем, выходным фильтром, а также узлами контроля перегрузки и перенапряжения.
Параметры выхода
| Параметр | Значение для RPS-60-5 |
| Выходное напряжение постоянного тока | 5 В |
| Номинальный ток | 10 А |
| Диапазон тока | 0…11 А |
| Номинальная мощность | 50 Вт |
| Пиковая нагрузка в течение 10 с | 55 Вт |
| Диапазон регулировки выходного напряжения | 4,75…5,5 В |
| Нестабильность по сети | ±2,0% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, нарастания | 500 мс, 30 мс при 230 В переменного тока |
| Время удержания | 60 мс при 230 В переменного тока; 12 мс при 115 В переменного тока при полной нагрузке |
| Пульсации и шум | 60 мВ п-п |
| Допуск по выходному напряжению | ±0,5% |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90…264 В |
| Диапазон входного напряжения постоянного тока | 127…370 В |
| Диапазон частоты сети | 47…63 Гц |
| Типичный КПД | 79% |
| Потребляемый ток | 1,8 А при 115 В переменного тока; 1 А при 230 В переменного тока |
| Пусковой ток | Холодный старт 60 А при 230 В переменного тока; 30 А при 115 В переменного тока |
| Ток утечки | Менее 130 мкА при 264 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 115…150% от номинальной выходной мощности; тип защиты — hiccup, восстановление автоматическое после устранения неисправности |
| Перенапряжение | 5,7…6,8 В; тип защиты — отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C от 0 до 50 °C |
| Вибрация | 10…500 Гц, 2G, по 10 мин на цикл, 1 цикл, общая продолжительность 60 мин по осям X, Y, Z |
| Рабочая высота | До 3000 м |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; IEC 62368-1:2014; UL 62368-1, 2nd Ed.; CSA C22.2 No. 62368-1-14, 2nd Ed.; TUV BS EN/EN 62368-1:2014+A11; EAC TP TC 004 |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2×MOPP; первичная цепь — земля: 1×MOPP; вторичная цепь — земля: 1×MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки на землю | Менее 130 мкА при 264 В AC |
| Ток прикосновения | Менее 100 мкА при 264 В AC |
Электромагнитная совместимость
| Параметр | Норматив / уровень |
| Кондуктивные помехи | BS EN/EN55011 (CISPR11), класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 |
| Электростатический разряд | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное электромагнитное поле | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Импульсные помехи | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Импульсные перенапряжения | Уровень 3, 2 кВ |
| Кондуктивная восприимчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
| Соответствие | BS EN/EN55035, BS EN/EN60601-1-2 |
Надёжность
| Параметр | Значение |
| MTBF | 5153,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 353,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и конструкция
| Параметр | Значение |
| Габариты | 101,6 × 50,8 × 29 мм |
| Габариты в дюймах | 4" × 2" × 1,141" |
| Масса | 0,15 кг |
| Упаковка | 96 шт.; 15,4 кг; 0,89 куб. фута |
Подключение
| Разъём | Назначение | Контакты | Сопряжение |
| CN1 | Вход переменного тока | 1 — AC/N; 2 — без контакта; 3 — AC/L | JST B3P-VH или эквивалент; корпус JST VHR или эквивалент; контакт JST SVH-21T-P1.1 или эквивалент |
| CN2 | Выход постоянного тока | 1,2 — +V; 3,4 — -V | JST B4P-VH или эквивалент; корпус JST VHR или эквивалент; контакт JST SVH-21T-P1.1 или эквивалент |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Допуск по пульсациям и шуму измеряется в полосе 20 МГц при помощи 12-дюймовой витой пары и параллельно включённых конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулировку по сети и регулировку по нагрузке.
- Ток холостого хода измерен от первичной цепи к выходу DC.
- Ток прикосновения измерен при токе утечки на входе DC.
- Снижение мощности при повышении температуры: 1,67%/°C для моделей без вентилятора и 5%/1000 м для моделей с вентилятором при высоте более 2000 м.
- HS1 и HS2 не должны быть закорочены.
- M1 является защитным заземлением; для лучшей ЭМС рекомендуется электрическое соединение между M1, M2 и шасси.
